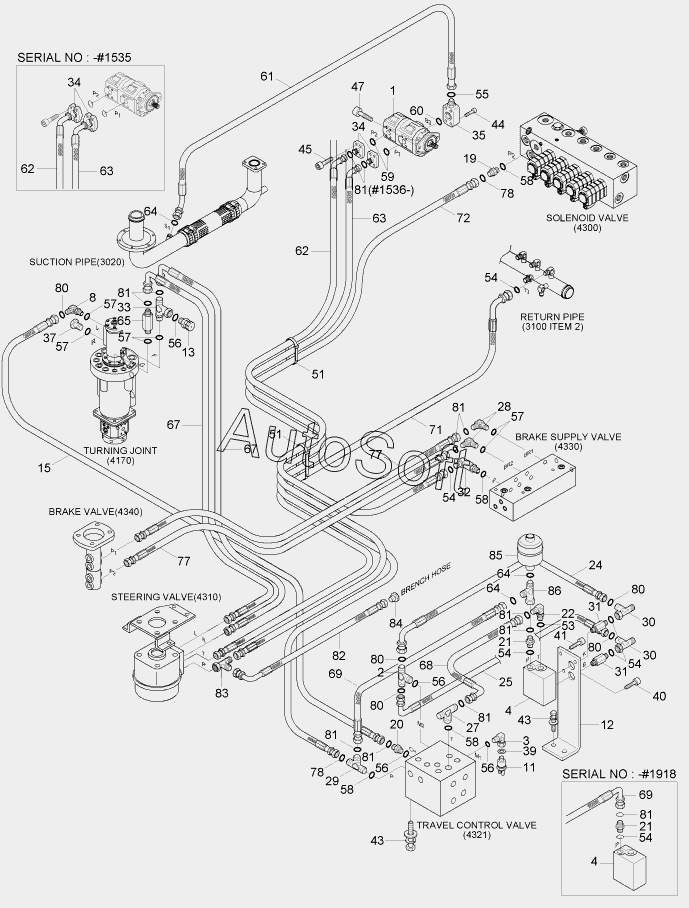

Каталог запасных частей к технике: Hyundai R170W-7 (2013). POWER TRAIN HYD PIPING 1 (#0979-)
44
1
1
2
3
4
4
8
11
12
13
15
19
20
21
21
22
24
24
25
25
27
28
29
30
30
31
31
32
33
34
34
34
35
37
39
40
41
43
43
45
47
51
51
53
54
54
54
54
54
55
56
56
56
56
57
57
57
57
58
58
58
58
59
59
60
61
62
62
62
62
63
63
63
64
64
64
65
67
67
68
68
69
69
69
69
69
69
71
72
72
77
77
78
78
80
80
80
80
80
81
81
81
81
81
81
81
81
81
82
83
84
85
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| PowerTrainHydPiping | P***g | Power Train Hyd Piping | |
| 1 | 3***0 | Power Train Pump | |
| 1 | 3***0 | Power Train Pump | |
| 1-1 | X***7 | Seal Kit | |
| 1-1 | Z***5 | Seal Kit | |
| 11 | 3***0 | Switch-Pressure | |
| 12 | 3***1 | Bracket-Tcv | |
| 13 | 3***0 | COUPLING-SCREW | |
| 15 | X***2 | Hose Assy-Synflex, Orfs | |
| 19 | X***3 | CONNECTOR-ORFS | |
| 2 | 3***0 | Tee-Shuttle | |
| 20 | X***1 | CONNECTOR-ORFS | |
| 21 | X***5 | Connector-Orfs | |
| 22 | X***6 | Connector-Orfs | |
| 24 | P***4 | Hose Assy-Orfs 0x90 | |
| 24 | X***4 | Hose Assy-Orfs 0x90 | |
| 25 | P***2 | HOSE ASSY-ORFS 0X90 | |
| 25 | X***2 | Hose Assy-Orfs 0x90 | |
| 27 | X***3 | Tee-B/Type,Orfs | |
| 28 | X***2 | ELBOW-90,ORFS | |
| 29 | X***3 | Tee-R/Type,Orfs | |
| 3 | 3***0 | Adapter | |
| 30 | X***2 | TEE-R/TYPE,SWIVEL,ORFS | |
| 31 | 3***0 | Connector | |
| 32 | 3***0 | Elbow-90,Orfs,Long | |
| 33 | 3***0 | Tee | |
| 34 | 3***0 | Flange-Pipe | |
| 34 | P***1 | Flange-Split | |
| 35 | 3***0 | Flange | |
| 37 | P***3 | PLUG-HEX | |
| 39 | P***0 | Washer-Copper | |
| 4 | 3***0 | Tcv Valve | |
| 40 | S***6 | Bolt-Socket | |
| 41 | S***6 | Bolt-Socket | |
| 43 | S***6 | BOLT-W/WASHER | |
| 44 | S***2 | Bolt-W/Washer | |
| 45 | S***6 | BOLT-SOCKET | |
| 47 | S***6 | Bolt-Socket | |
| 51 | S***3 | Clamp-Band | |
| 53 | Y***1 | O-Ring | |
| 54 | Y***1 | O-Ring | |
| 55 | S***1 | O-RING | |
| 56 | S***4 | O-RING | |
| 57 | S***4 | O-RING | |
| 58 | S***4 | O-RING | |
| 59 | S***1 | O-Ring | |
| 59 | Y***4 | O-Ring | |
| 60 | S***4 | O-Ring | |
| 61 | 3***1 | Hose Assy | |
| 62 | P***3 | Hose Assy-Orfs 0x45 | |
| 62 | P***3 | Hose Assy-Orfs,Flg 0x45 | |
| 63 | P***2 | Hose Assy-Orfs 0x45 | |
| 63 | P***2 | Hose Assy-Orfs,Flg 0x45 | |
| 64 | S***1 | O-RING | |
| 65 | X***3 | Connector-Long, Orfs | |
| 67 | P***6 | Hose Assy-Orfs 0x90 | |
| 68 | 3***0 | Hose Assy-90x90 | |
| 68 | P***2 | Hose Assy-Orfs 0x90 | |
| 69 | P***9 | Hose Assy-Orfs 0x0 | |
| 69 | P***0 | Hose Assy-Orfs 0x90 | |
| 69 | P***1 | Hose Assy-Orfs 0x90 | |
| 71 | P***9 | HOSE ASSY-ORFS 0X90 | |
| 72 | P***7 | Hose Assy-Orfs 0x0 | |
| 72 | P***0 | Hose Assy-Orfs 0x0 | |
| 77 | X***3 | Hose Assy-Synf,Orfs | |
| 78 | S***1 | O-RING | |
| 8 | X***2 | ELBOW-90,ORFS | |
| 80 | S***1 | O-RING | |
| 81 | S***1 | O-RING | |
| 82 | P***8 | Hose Assy-Orfs 0x90 | |
| 83 | X***3 | Tee-R/Type,Swivel,Orfs | |
| 84 | X***4 | Plug-Orfs | |
| 85 | 3***7 | Accumulator | |
| 86 | 3***0 | Tee-R/Type,Swivel |
