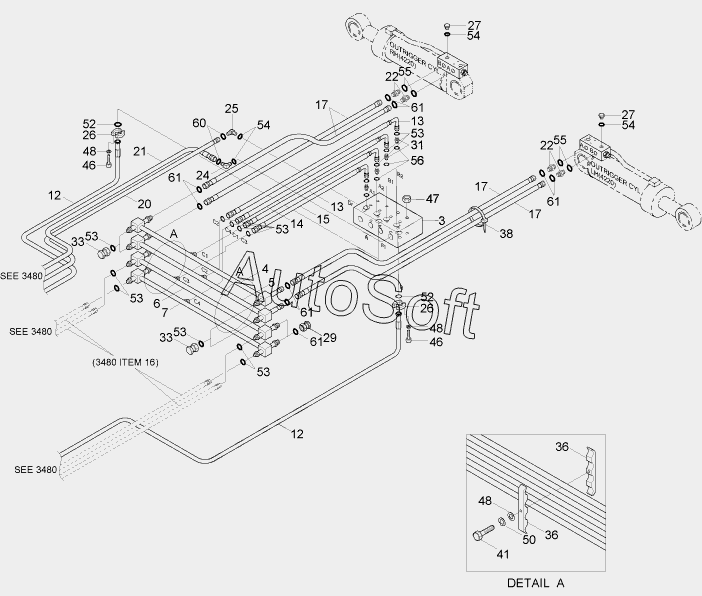

Каталог запасных частей к технике: Hyundai R170W-7 (2013). LOWER HYD PIPING 2 (F/BLD R/OUT)
46
46
25
25
26
26
27
27
29
29
31
33
33
36
36
38
41
24
47
48
48
48
50
52
52
53
53
53
53
53
53
54
54
54
55
55
56
60
61
61
61
61
61
14
4
4
5
5
6
6
7
7
12
12
13
13
3
15
17
17
17
17
20
20
21
21
22
22
22
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 3***0 | Selector Valve | |
| 4 | 3***0 | Pipe Assy | |
| 4 | 3***1 | Pipe Assy | |
| 5 | 3***0 | Pipe Assy | |
| 5 | 3***1 | Pipe Assy | |
| 6 | 3***0 | Pipe Assy | |
| 6 | 3***1 | Pipe Assy | |
| 7 | 3***0 | Pipe Assy | |
| 7 | 3***1 | Pipe Assy | |
| 12 | 3***0 | Hose Ass-Orfs | |
| 13 | 3***1 | Hose Assy-Orfs | |
| 14 | 3***0 | Hose Assy-Orfs | |
| 15 | P***9 | Hose Assy-Orfs 0x90 | |
| 17 | P***5 | Hose Assy-Thd | |
| 17 | P***5 | Hose Assy-Orfs 0x0 | |
| 20 | P***4 | Hose Assy-Thd 0x45 | |
| 20 | P***4 | Hose Assy-Orfs 0x45 | |
| 21 | P***9 | Hose Assy-Thd 0x90 | |
| 21 | P***9 | Hose Assy-Orfs 0x90 | |
| 22 | P***3 | Connector | |
| 22 | X***2 | CONNECTOR-ORFS | |
| 24 | P***1 | ELBOW-90 | |
| 24 | X***1 | ELBOW-90,ORFS | |
| 25 | P***1 | Elbow-45 | |
| 25 | X***1 | ELBOW-45,ORFS | |
| 26 | P***4 | FLANGE-HYD,SPLIT | |
| 27 | P***2 | Plug-Hex | |
| 29 | P***3 | Plug-Cap | |
| 29 | X***3 | CAP-HYD,ORFS | |
| 31 | X***3 | CONNECTOR-ORFS | |
| 33 | X***4 | Cap-Hyd,Orfs | |
| 36 | 3***0 | Clamp-Pipe | |
| 38 | S***0 | Clamp-Band | |
| 41 | S***2 | Bolt-Hex | |
| 46 | S***6 | Bolt-Socket | |
| 47 | S***6 | NUT-HEX | |
| 48 | S***6 | Washer-Plain | |
| 50 | S***2 | WASHER-SPRING | |
| 52 | Y***4 | O-RING | |
| 53 | S***1 | O-RING | |
| 54 | S***4 | O-RING | |
| 55 | S***4 | O-RING | |
| 56 | S***4 | O-RING | |
| 60 | S***1 | O-RING | |
| 61 | S***1 | O-RING |
