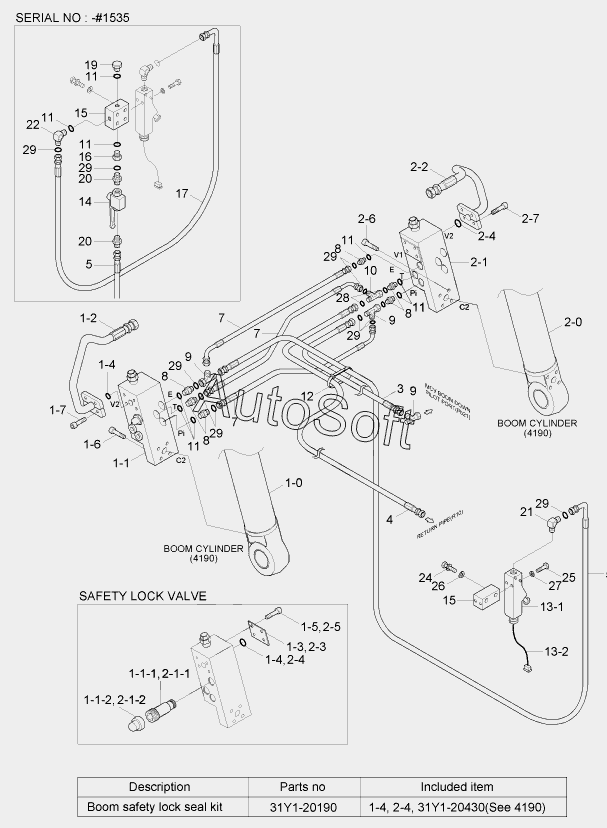

Каталог запасных частей к технике: Hyundai R170W-7 (2013). BOOM SAFETY LOCK SYSTEM
2-1-2
2-1-1
2-7
2-6
2-5
2-3
2-4
2-4
2-1
2-0
2-1-2
2-1-1
2-7
2-6
2-5
2-3
2-1
2-0
1-0
1-1
1-1
1-1-1
1-1-1
1-1-2
1-1-2
1-2
1-2
1-3
1-4
1-4
1-5
1-6
1-7
2-2
2-2
3
3
4
4
5
5
5
5
7
7
7
7
7
8
8
8
8
8
8
9
9
9
9
9
9
10
10
11
11
11
11
11
11
12
13
13
13-1
13-2
14
15
15
16
16
17
17
19
20
20
20
20
21
21
22
22
24
25
25
26
26
27
28
29
29
29
29
29
29
31Y1-20190
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Y1-20190 | 3***0 | Seal Kit | |
| 1 | 3***0 | Boom Safe Lock Cyl-Lh | |
| 1 | 3***1 | Boom Safe Lock Cyl-Lh | |
| 1-0 | B***b | Boom Cyl Sub Assy | |
| 1-1 | 3***0 | Valve-Safety Lock | |
| 1-1 | 3***0 | Lock Valve-Arm Safety | |
| 1-1-1 | D***A | Relief Valve | |
| 1-1-1 | Z***1 | Valve-Relief | |
| 1-1-2 | D***A | Cap | |
| 1-1-2 | Z***2 | Cap | |
| 1-1-3 | A***1 | Seal Kit | |
| 1-1-3 | Z***4 | Seal Kit | |
| 1-2 | 3***0 | Pipe Assy-Lh | |
| 1-2 | 3***0 | Pipe Assy-Bv, Lh | |
| 1-3 | P***2 | Flange-Pluging | |
| 1-4 | Y***4 | O-RING | |
| 1-5 | S***4 | Bolt-Socket | |
| 1-6 | S***6 | Bolt-Socket | |
| 1-7 | S***6 | Bolt-Socket | |
| 10 | 3***0 | Tee-R/Type,S/Nut | |
| 10 | X***2 | Tee-R/Type,Orfs | |
| 11 | S***4 | O-RING | |
| 12 | S***2 | Clamp-Band | |
| 13 | 3***5 | Switch-Pressure | |
| 13-1 | 3***0 | Switch-Pressure | |
| 13-2 | 2***0 | Harness-Ext | |
| 14 | 3***0 | Valve-Shut Off | |
| 15 | 3***0 | Block | |
| 16 | 3***0 | Adaptor-Swivel Nut | |
| 16 | 3***0 | Adaptor-Swivel Nut | |
| 17 | P***2 | Hose Assy-Thd 0x45 | |
| 17 | P***2 | Hose Assy-Orfs 0x45 | |
| 19 | P***2 | Plug-Hex | |
| 2 | 3***0 | Boom Safe Lock Cyl-Rh | |
| 2 | 3***1 | Boom Safe Lock Cyl-Rh | |
| 2-0 | B***y | Boom Cyl Sub Assy | |
| 2-0 | B***y | Boom Cyl Sub Fssy | |
| 2-1 | 3***0 | Valve-Safety Lock | |
| 2-1 | 3***0 | Valve-Safety Lock | |
| 2-1-1 | D***A | Relief Valve | |
| 2-1-1 | D***A | Relief Valve | |
| 2-1-2 | Z***2 | Cap | |
| 2-1-2 | Z***2 | Cap | |
| 2-2 | 3***0 | Pipe Assy-Rh | |
| 2-2 | 3***0 | Pipe Assy-Bv, Rh | |
| 2-3 | P***2 | Flange-Pluging | |
| 2-3 | P***2 | Flange-Pluging | |
| 2-4 | Y***4 | O-RING | |
| 2-5 | S***4 | Bolt-Socket | |
| 2-5 | S***4 | Bolt-Socket | |
| 2-6 | S***6 | Bolt-Socket | |
| 2-6 | S***6 | Bolt-Socket | |
| 2-7 | S***6 | Bolt-Socket | |
| 2-7 | S***6 | Bolt-Socket | |
| 20 | 3***0 | Connector-Orfs | |
| 20 | P***2 | Connector | |
| 20 | X***1 | Connector-Orfs | |
| 21 | 3***0 | Elbow-90 | |
| 21 | 3***0 | Elbow-90, Orfs | |
| 22 | P***1 | Elbow-45 | |
| 22 | X***1 | ELBOW-45,ORFS | |
| 23 | P***0 | Washer-Copper | |
| 24 | S***6 | Bolt-Hex | |
| 25 | S***2 | Bolt-Hex | |
| 25 | S***6 | Bolt-Hex | |
| 26 | S***2 | WASHER-SPRING | |
| 27 | S***2 | Washer-Spring | |
| 28 | S***1 | O-RING | |
| 29 | S***1 | O-RING | |
| 3 | P***8 | Hose Assy-Thd 0x0 | |
| 3 | P***8 | Hose Assy-Orfs 0x0 | |
| 4 | P***5 | Hose Assy-Thd 0x0 | |
| 4 | P***5 | Hose Assy-Orfs 0x0 | |
| 5 | P***3 | Hose Assy-Thd 0x0 | |
| 5 | P***3 | Hose Assy-Orfs 0x0 | |
| 5 | P***6 | Hose Assy-Orfs 0x90 | |
| 7 | P***9 | Hose Assy-Thd 0x90 | |
| 7 | P***9 | Hose Assy-Orfs 0x90 | |
| 8 | P***2 | Connector | |
| 8 | X***1 | CONNECTOR-ORFS | |
| 9 | 3***0 | Tee-Swevel Nut | |
| 9 | X***1 | Tee-R/Type, Swivel, Orfs |
