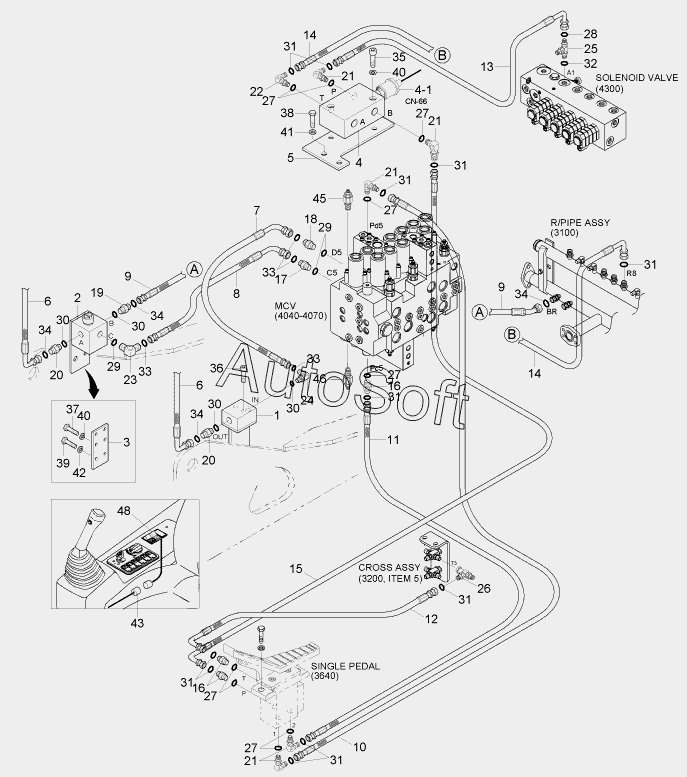

Каталог запасных частей к технике: Hyundai R170W-7 (2013). DOUBLE ACTING MAIN PIPING KIT
1
2
3
4
4-1
5
6
6
7
8
9
9
10
11
12
13
14
14
15
16
16
17
18
19
20
20
21
21
21
21
22
23
24
25
26
27
27
27
27
27
27
28
29
29
30
30
30
30
31
31
31
31
31
31
31
31
32
33
33
33
34
34
34
34
35
36
37
38
39
40
40
41
42
43
45
46
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| D/ActHydPipingKit | D***t | D/Act Hyd Piping Kit | |
| 1 | 3***0 | Block-Hose Joint | |
| 10 | P***8 | Hose Assy-Orfs 0x0 | |
| 11 | P***0 | HOSE ASSY-ORFS 0X0 | |
| 12 | P***2 | Hose Assy-Orfs 0x90 | |
| 13 | P***0 | HOSE ASSY-ORFS 0X90 | |
| 14 | P***6 | Hose Assy-Orfs 0x90 | |
| 15 | P***4 | Hose Assy-Orfs 0x90 | |
| 16 | X***1 | CONNECTOR-ORFS | |
| 17 | X***4 | CONNECTOR-ORFS | |
| 18 | X***6 | Connector-Long, Orfs | |
| 19 | X***5 | CONNECTOR-ORFS | |
| 2 | 3***0 | Joint-3 Way | |
| 20 | X***6 | Connector-Long, Orfs | |
| 21 | X***1 | ELBOW-90,ORFS | |
| 22 | 3***0 | ELBOW-90,LONG | |
| 23 | X***4 | ELBOW-90,ORFS | |
| 24 | X***8 | Elbow-90, Orfs | |
| 25 | X***1 | TEE-R/TYPE,ORFS | |
| 26 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 27 | S***4 | O-RING | |
| 28 | S***4 | O-RING | |
| 29 | S***4 | O-RING | |
| 3 | 3***0 | BRACKET-3 WAY JOINT | |
| 30 | S***4 | O-RING | |
| 31 | S***1 | O-RING | |
| 32 | S***1 | O-RING | |
| 33 | S***1 | O-RING | |
| 34 | S***1 | O-RING | |
| 35 | S***6 | Bolt-Socket | |
| 36 | S***6 | Bolt-Socket | |
| 37 | S***6 | Bolt-Hex | |
| 38 | S***6 | Bolt-Hex | |
| 39 | S***6 | Bolt-Hex | |
| 4 | 3***D | Solenoid Vlv-Breaker | |
| 4-1 | X***2 | Coil-Breaker Sol | |
| 40 | S***6 | WASHER-SPRING | |
| 41 | S***6 | WASHER-SPRING | |
| 42 | S***6 | WASHER-SPRING | |
| 43 | 2***0 | Harness-Ext | |
| 45 | 3***0 | Port Relief Valve | |
| 46 | 3***0 | Port Relief Valve | |
| 48 | 2***0 | Switch-Breaker | |
| 5 | 3***0 | Bracket-Sol Vlv | |
| 6 | P***5 | Hose Assy-Orfsxflg | |
| 7 | P***9 | Hose Assy-Orfs 0x90 | |
| 8 | P***4 | HOSE ASSY-ORFS 0X45 | |
| 9 | P***0 | Hose Assy-Orfs 0x45 |
