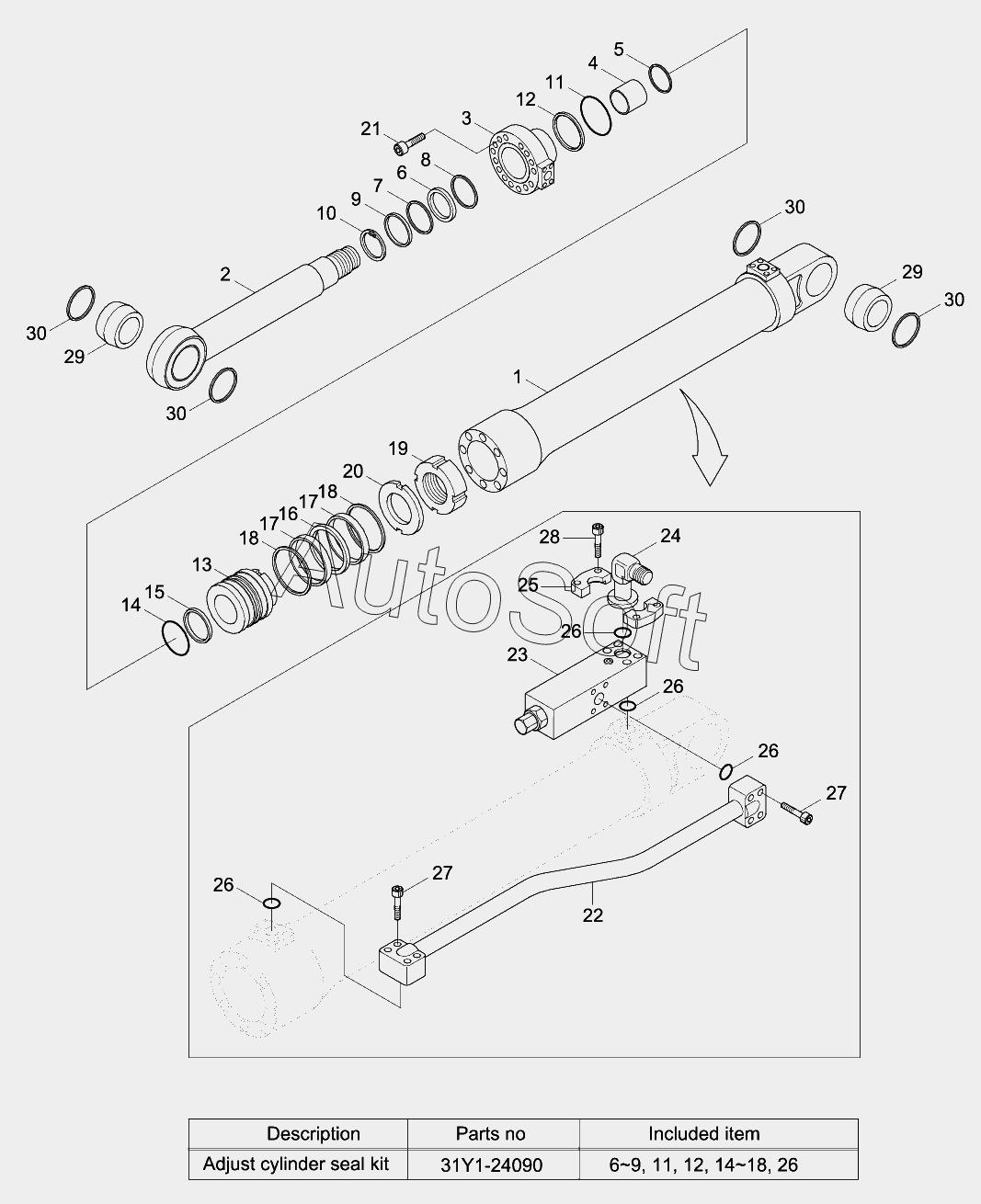

Каталог запасных частей к технике: Hyundai R170W-9 (2013). ADJUST CYLINDER
1
10
13
19
2
20
21
22
23
24
25
27
27
28
29
29
3
30
30
30
30
4
5
31Y1-24090
11
11
12
12
14
14
15
16
17
17
18
18
18
26
26
26
26
26
6
6
7
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-53100 | 3***0 | Adjust Cylinder Assy | |
| 31Y1-23980 | 3***0 | Adjust Cyl Sub Assy | |
| 31Y1-24090 | 3***0 | Seal Kit | |
| 31Y1-41000 | 3***0 | ADJUST CYL SUB ASSY | |
| 1 | 3***0 | Tube Assy | |
| 2 | 3***0 | Rod Assy | |
| 3 | 3***0 | Gland | |
| 4 | S***0 | Bushing-Dd2 | |
| 5 | Y***0 | Ring-Snap | |
| 6 | Y***1 | Seal-Rod | |
| 7 | Y***0 | Ring-Back Up | |
| 8 | Y***1 | Ring-Buffer | |
| 9 | Y***1 | Wiper-Dust | |
| 10 | Y***0 | Ring-Snap | |
| 11 | S***4 | O-RING | |
| 12 | S***3 | Ring-Back Up | |
| 13 | 3***0 | Piston | |
| 14 | S***4 | O-Ring | |
| 15 | S***3 | Ring-Back Up | |
| 16 | Y***0 | SEAL-PISTON | |
| 17 | Y***0 | Ring-Wear | |
| 18 | Y***2 | Ring-Dust | |
| 19 | 3***3 | Nut-Lock | |
| 20 | 3***1 | Washer-Lock | |
| 21 | S***4 | Bolt-Socket | |
| 22 | 3***0 | Pipe Assy-V | |
| 23 | 3***0 | Safety Lock Valve | |
| 24 | 3***0 | Elbow-90 | |
| 25 | P***2 | Flange-Hyd, Split | |
| 26 | Y***4 | O-RING | |
| 27 | S***6 | Bolt-Socket | |
| 28 | S***6 | Bolt-Socket | |
| 29 | 3***1 | Bushing-Pin | |
| 30 | S***8 | Dust Seal-Dkiy Type |
