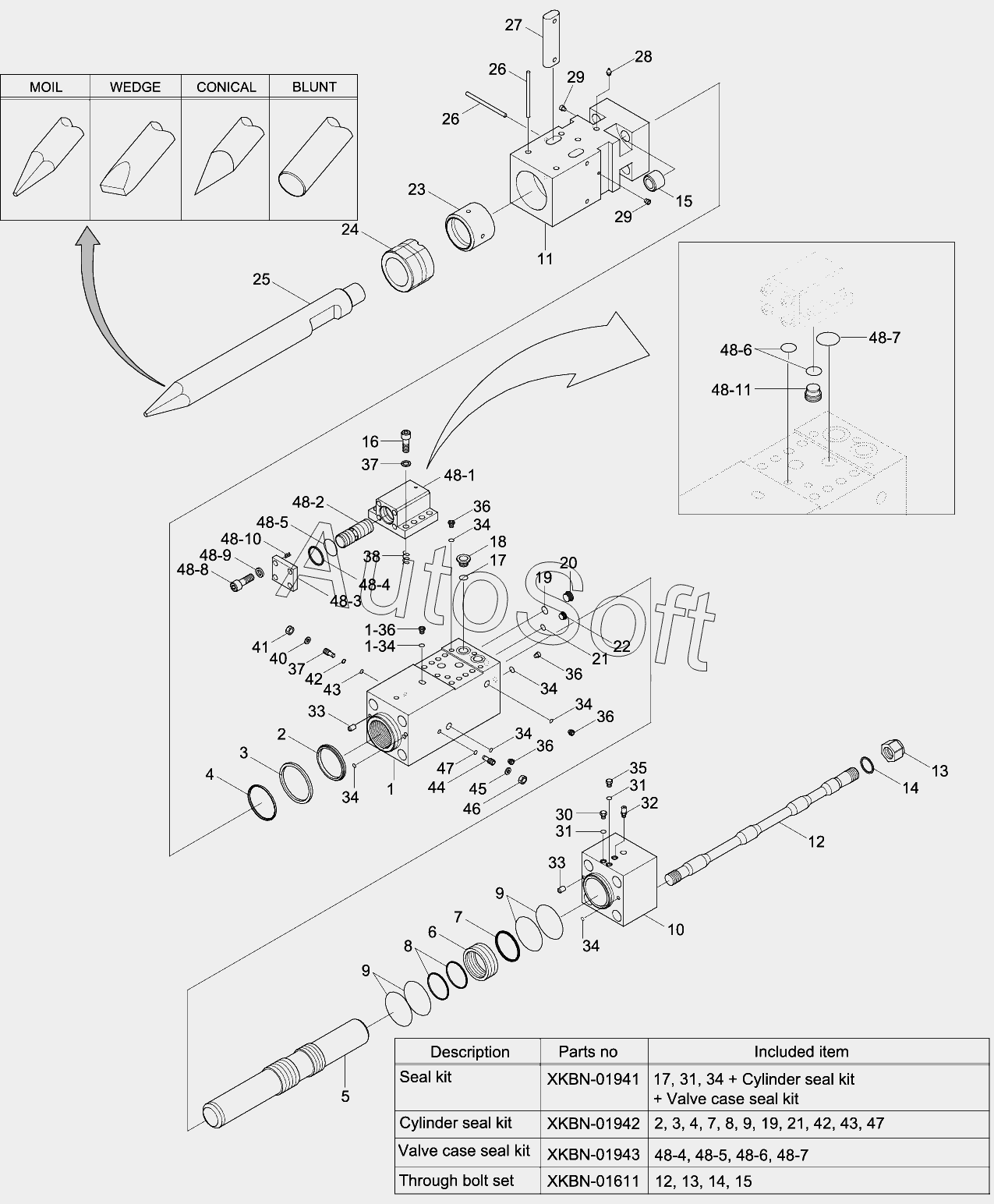

Каталог запасных частей к технике: Hyundai R170W-9 (2013). BREAKER ASSY (1/2)
31Q5-81110
1
10
11
16
18
20
22
23
24
25
25
25
25
26
26
27
28
29
29
30
32
33
33
35
36
36
36
36
37
37
38
40
41
44
45
46
48
48-1
48-10
48-11
48-2
48-3
48-8
48-9
5
6
XKBN-01941
XKBN-01942
XKBN-01943
17
17
19
19
2
2
21
21
3
3
31
31
31
34
34
34
34
34
34
34
4
4
42
42
43
43
47
47
48-4
48-4
48-5
48-5
48-6
48-6
48-7
48-7
7
7
8
8
9
9
9
XKBN-01611
12
12
13
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-81110 | 3***0 | HYD BREAKER ASSY | |
| DECAL | D***L | DECAL | |
| HOSE | H***E | HOSE ASSY | |
| MAINBODY | M***Y | MAIN BODY ASSY | |
| XKBN-01611 | X***1 | THROUGH BOLT SET | |
| XKBN-01941 | X***1 | SEAL KIT-BREAKER | |
| XKBN-01942 | X***2 | SEAL KIT-CYLINDER | |
| XKBN-01943 | X***3 | SEAL KIT-VALVE CASE | |
| 1 | X***2 | CYLINDER | |
| 10 | X***0 | CAP-HEAD | |
| 11 | X***9 | HEAD-FRONT | |
| 12 | X***2 | BOLT-THROUGH | |
| 13 | X***3 | NUT-HEX, T/BOLT | |
| 14 | X***4 | WASHER-THROUGH BOLT | |
| 15 | X***5 | NUT-WOOD RUFF | |
| 16 | X***1 | BOLT-SOCKET | |
| 17 | X***5 | O-Ring | |
| 18 | X***0 | Plug-Hex Socket | |
| 19 | X***7 | O-RING | |
| 2 | X***3 | RING-BUFFER | |
| 20 | X***0 | Plug-Hex Socket | |
| 21 | X***1 | O-Ring | |
| 22 | X***3 | Plug-Hex Socket | |
| 23 | X***0 | RING-THRUST | |
| 24 | X***6 | COVER-FRONG, TIGHT | |
| 25 | X***7 | CHISEL-MOIL | |
| 25 | X***8 | CHISEL-WEDGE | |
| 25 | X***9 | CHISEL-CONCIAL | |
| 25 | X***0 | CHISEL-BLUNT | |
| 26 | X***1 | PIN-STOP | |
| 27 | X***2 | PIN-CHISEL | |
| 28 | X***2 | Grease-Nipple | |
| 29 | X***3 | Plug-Hollow | |
| 3 | X***4 | U-PACKING | |
| 30 | X***9 | Air Cap Sub Assy | |
| 31 | X***9 | O-Ring | |
| 32 | X***8 | Coupling-Screw | |
| 33 | X***6 | Pin-Knock | |
| 34 | X***5 | O-Ring | |
| 35 | X***0 | Plug-Hex Socket | |
| 36 | X***1 | Plug-Hex Socket | |
| 37 | X***2 | Washer-Nord Lock | |
| 38 | X***7 | COIL-HEIL | |
| 39 | X***3 | Valve-Auto Control | |
| 4 | X***5 | SEAL-DUST | |
| 40 | X***4 | Washer-Nord Lock | |
| 41 | X***5 | Nut-Hex | |
| 42 | X***6 | Ring-Back Up | |
| 43 | X***7 | O-Ring | |
| 44 | X***3 | Selector-2 Stroke | |
| 45 | X***5 | Washer-Nord Lock | |
| 46 | X***4 | Nut-Hex | |
| 47 | X***5 | O-Ring | |
| 48 | X***3 | VALVE CASE ASSY | |
| 48-1 | X***4 | CASE-VALVE | |
| 48-10 | X***7 | COIL-HEIL | |
| 48-11 | X***8 | PLUG-CHOKE | |
| 48-2 | X***5 | VALVE | |
| 48-3 | X***6 | PLATE-VALVE | |
| 48-4 | X***7 | RING-BACK UP | |
| 48-5 | X***7 | O-Ring | |
| 48-6 | X***9 | O-Ring | |
| 48-7 | X***8 | O-Ring | |
| 48-8 | X***0 | Bolt-Socket | |
| 48-9 | X***2 | Washer-Nord Lock | |
| 5 | X***6 | PISTON | |
| 6 | X***1 | BUSHING-CYLINDER | |
| 7 | X***0 | RING-QUAD | |
| 8 | X***9 | SEAL-STEP | |
| 9 | X***8 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
