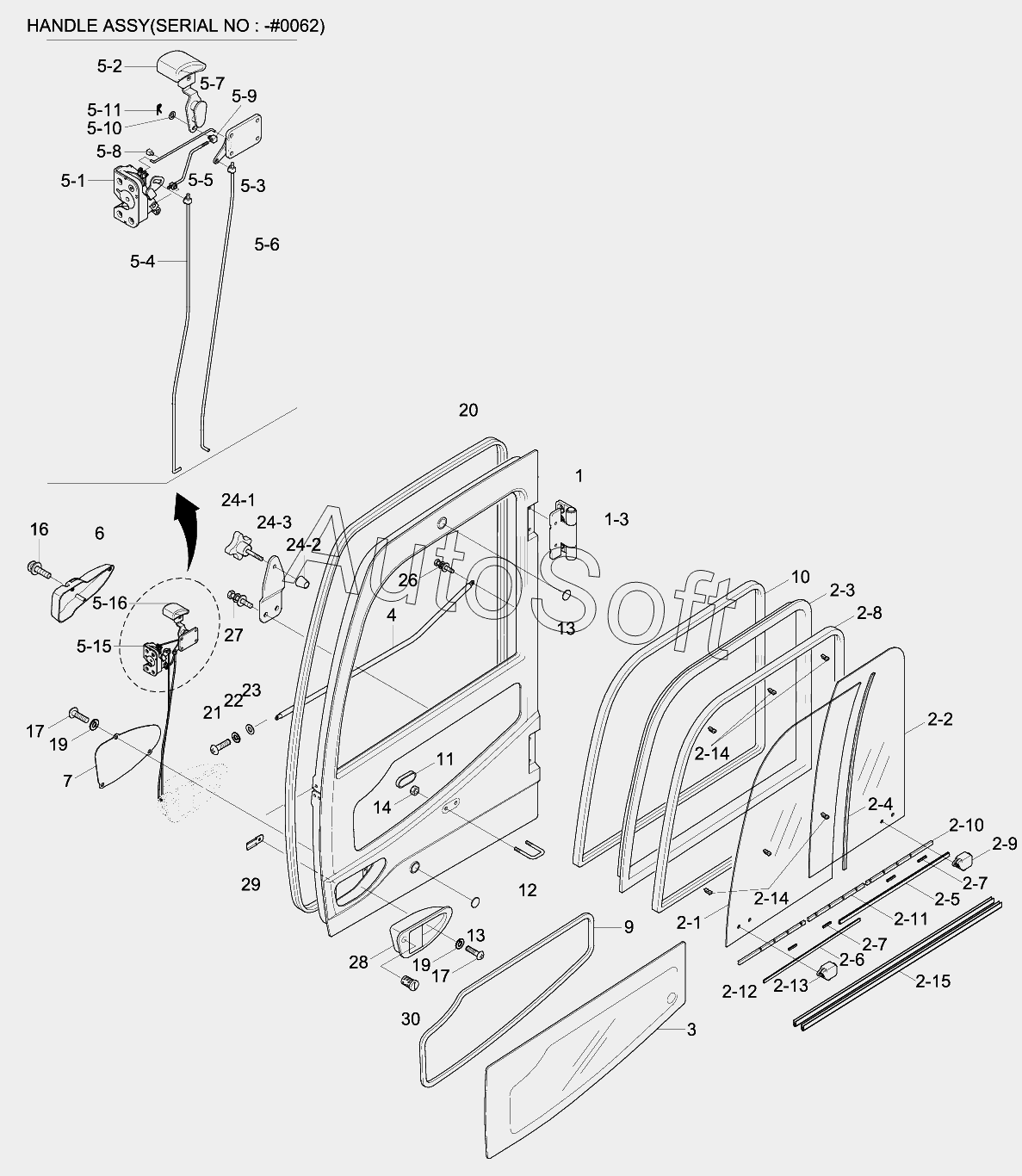

Каталог запасных частей к технике: Hyundai R170W-9 (2013). CAB ASSY (4/4, DOOR)
CABASSY
1
1
1-3
10
10
11
12
13
13
14
16
17
17
19
19
2
2-1
2-1
2-1
2-10
2-11
2-12
2-13
2-14
2-14
2-2
2-2
2-2
2-3
2-3
2-3
2-4
2-5
2-5
2-5
2-6
2-6
2-7
2-7
2-7
2-7
2-8
2-9
20
20
21
22
23
24
24
24-1
24-1
24-2
24-2
24-3
24-3
24-3
26
26
27
28
28
29
3
30
4
5
5
5
5-1
5-1
5-1
5-10
5-11
5-15
5-15
5-16
5-2
5-3
5-4
5-5
5-6
5-7
5-7
5-8
5-9
6
7
9
9
2-15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71Q6-02002 | 7***2 | SIDE DOOR ASSY | |
| 71Q6-02002 | 7***2 | SIDE DOOR ASSY | |
| CABASSY | C***Y | CAB ASSY | |
| 1 | 7***2 | SIDE DOOR WA | |
| 1 | 7***3 | Side Door Wa | |
| 1-3 | 7***2 | HINGE | |
| 10 | S***0 | WEATHER STRIP | |
| 10 | S***0 | WEATHER STRIP | |
| 11 | 7***0 | RUBBER-CAP | |
| 12 | 7***0 | STRIKER | |
| 13 | 1***6 | BUMPER-DOOR | |
| 14 | S***B | NUT-HEX | |
| 16 | S***6 | SCREW-W/WASHER | |
| 17 | S***6 | SCREW-TAPPING | |
| 19 | S***6 | WASHER-SPRING | |
| 2 | 7***0 | SASH ASSY | |
| 2-1 | 7***0 | Glass | |
| 2-1 | 7***1 | GLASS-FRONT | |
| 2-1 | 7***1 | GLASS-FRONT | |
| 2-10 | 7***0 | LOCK | |
| 2-11 | 7***0 | LOCK | |
| 2-12 | 7***0 | LOCK | |
| 2-13 | 7***0 | CATCH | |
| 2-14 | 7***0 | RUBBER | |
| 2-15 | 7***0 | FRAME-LOWER | |
| 2-2 | 7***0 | Glass | |
| 2-2 | 7***1 | GLASS-REAR | |
| 2-2 | 7***1 | GLASS-REAR | |
| 2-3 | 7***0 | Frame | |
| 2-3 | 7***1 | FRAME | |
| 2-3 | 7***1 | FRAME | |
| 2-4 | 7***0 | MOHAIR | |
| 2-5 | 7***0 | Rail | |
| 2-5 | 7***1 | RAIL | |
| 2-5 | 7***1 | RAIL | |
| 2-6 | 7***0 | Rail | |
| 2-6 | 7***1 | RAIL | |
| 2-7 | 7***0 | Rail | |
| 2-7 | 7***1 | RAIL | |
| 2-7 | 7***1 | RAIL | |
| 2-8 | 7***0 | SEAL | |
| 2-9 | 7***0 | LOCK ASSY | |
| 20 | S***0 | WEATHER STRIP | |
| 20 | S***0 | WEATHER STRIP | |
| 21 | S***6 | SCREW-CROSS R/ROUND | |
| 22 | S***6 | WASHER-SPRING | |
| 23 | S***6 | Washer-Plain | |
| 24 | 7***1 | Stopper Assy | |
| 24 | 7***2 | STOPPER ASSY | |
| 24-1 | 7***1 | Bolt-Knob | |
| 24-1 | 7***2 | BOLT-KNOB | |
| 24-2 | 7***0 | Plate | |
| 24-2 | 7***0 | RUBBER-BUMPER | |
| 24-3 | 7***0 | Plate | |
| 24-3 | 7***0 | Plate | |
| 24-3 | 7***1 | PLATE | |
| 26 | S***6 | BOLT-W/WASHER | |
| 26 | S***6 | BOLT-W/WASHER | |
| 27 | S***6 | SCREW-FLAT HD | |
| 28 | 7***0 | Latch Assy | |
| 28 | 7***0 | HANDLE-OUTER | |
| 29 | 7***0 | Plate-Assit | |
| 3 | 7***1 | GLASS-DOOR | |
| 30 | 7***0 | ROTOR | |
| 4 | 7***2 | HANDRAIL | |
| 5 | 7***1 | Handle Assy | |
| 5 | 7***0 | Handle Assy | |
| 5 | 7***1 | HANDLE ASSY | |
| 5-1 | 7***0 | Catch | |
| 5-1 | 7***1 | Latch-Door | |
| 5-1 | 7***1 | Latch-Door | |
| 5-10 | M***0 | Washer-Plate | |
| 5-11 | M***0 | Pin-R | |
| 5-15 | 7***0 | Latch Assy-Inner | |
| 5-15 | 7***1 | LATCH ASSY-INNER | |
| 5-16 | 7***0 | LEVER ASSY | |
| 5-2 | 7***0 | Knob-Inner Handle | |
| 5-3 | 7***0 | Handle-Inner | |
| 5-4 | 7***0 | Rod | |
| 5-5 | 7***0 | Rod | |
| 5-6 | 7***0 | Rod | |
| 5-7 | 7***0 | Rod | |
| 5-7 | 7***0 | Rod | |
| 5-8 | 7***0 | Holder | |
| 5-9 | M***0 | Pin-Joint | |
| 6 | 7***0 | COVER | |
| 7 | 7***1 | COVER | |
| 9 | S***0 | WEATHER STRIP | |
| 9 | S***0 | WEATHER STRIP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
