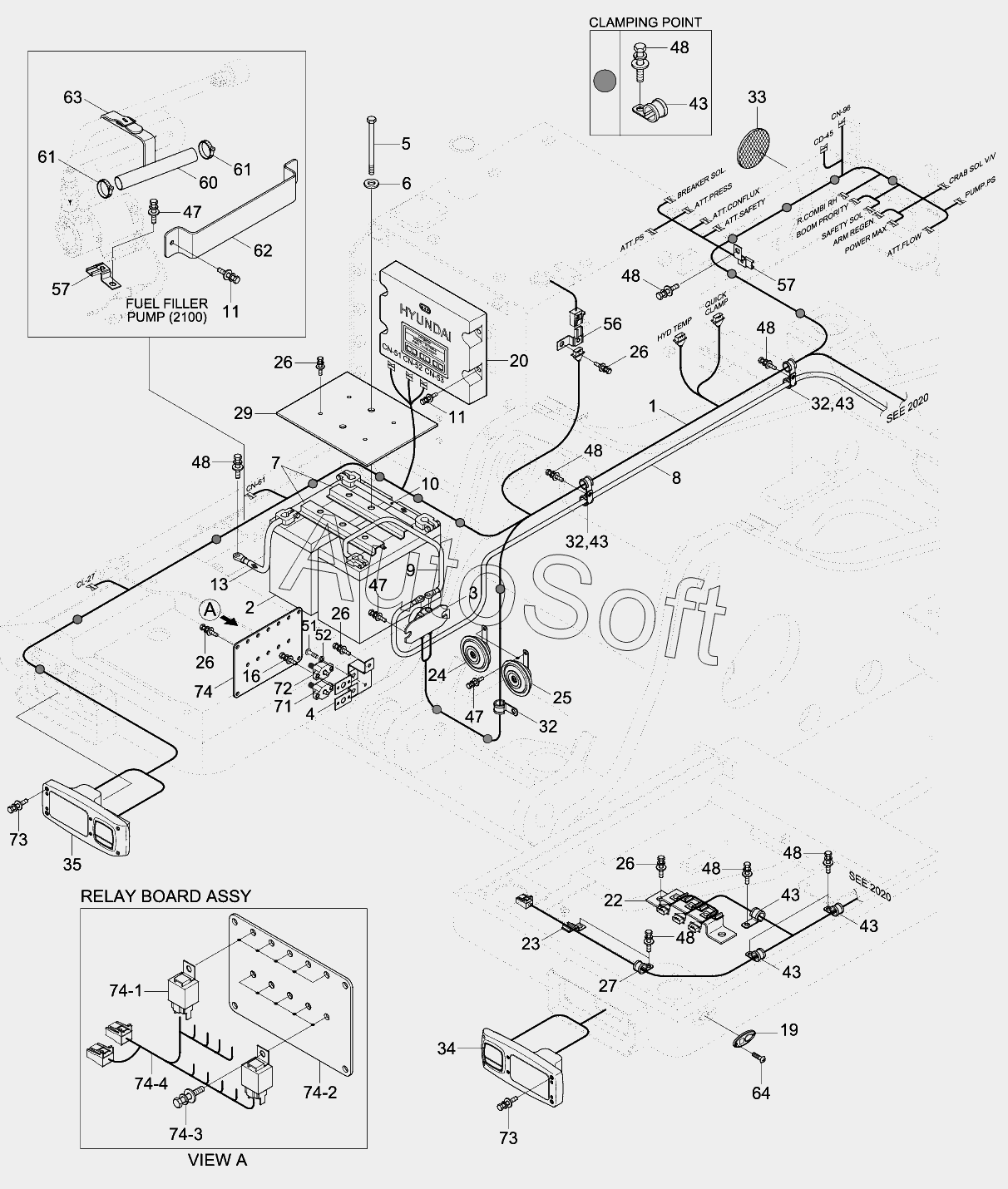

Каталог запасных частей к технике: Hyundai R170W-9 (2013). RH ELECTRIC
1
1
10
11
11
13
16
19
2
20
22
23
24
25
26
26
26
26
26
27
29
3
3
32
32
32
33
34
35
4
43
43
43
43
43
43
47
47
47
48
48
48
48
48
48
48
48
5
51
52
56
57
57
6
60
61
61
62
63
64
7
71
71
72
72
73
73
74
74
74-1
74-1
74-2
74-3
74-4
74-4
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | HARNESS-FRAME | |
| 1 | 2***1 | HARNESS-FRAME | |
| 1-1 | 2***0 | Diode | |
| 1-2 | 2***0 | DIODE-FE3D | |
| 10 | 2***0 | Cable | |
| 11 | S***6 | BOLT-W/WASHER | |
| 13 | 2***0 | CABLE | |
| 16 | S***6 | BOLT-W/WASHER | |
| 19 | 2***0 | Lamp-Side Marker | |
| 2 | 2***0 | Battery | |
| 20 | 2***0 | MCU | |
| 22 | 3***0 | CLAMP-TUBE | |
| 23 | 2***0 | PLATE-CLIP | |
| 24 | 2***0 | Horn-Low | |
| 25 | 2***0 | Horn-High | |
| 26 | S***6 | BOLT-W/WASHER | |
| 27 | 3***0 | CLAMP-TUBE INS | |
| 29 | 2***0 | Cover-Battery | |
| 3 | 2***3 | Relay-Battery | |
| 3 | 2***0 | RELAY-BATTERY | |
| 32 | 3***0 | CLAMP-TUBE | |
| 33 | 2***0 | Reflector-Side | |
| 34 | 2***0 | Lamp-Head&Position,Lh | |
| 34-1 | 2***0 | Head Lamp Unit | |
| 34-2 | 2***0 | Case-Head Lamp | |
| 34-3 | 2***0 | Lamp-Flasher Position | |
| 35 | 2***0 | Lamp-Head&Position,Rh | |
| 35-1 | 2***0 | Head Lamp Unit | |
| 35-2 | 2***0 | Case-Head Lamp | |
| 35-3 | 2***0 | Lamp-Flasher Position | |
| 4 | 2***1 | Plate | |
| 43 | 3***0 | CLAMP-TUBE | |
| 47 | S***6 | BOLT-W/WASHER | |
| 48 | S***6 | BOLT-W/WASHER | |
| 5 | S***6 | Bolt-Hex | |
| 51 | S***6 | SCREW-FLAT HD | |
| 52 | S***6 | WASHER-SPRING | |
| 56 | 2***0 | CLIP ASSY | |
| 57 | 2***0 | CLIP ASSY | |
| 6 | S***B | WASHER-PLAIN | |
| 60 | 2***0 | Hose-Outlet | |
| 61 | S***0 | CLAMP-HOSE | |
| 62 | 2***0 | PLATE-CLAMP | |
| 63 | E***8 | BAND-FUEL PUMP | |
| 64 | S***6 | Screw-Flat Hd | |
| 7 | 2***0 | Bar-Battery | |
| 71 | 2***1 | Circuit-Breaker | |
| 71 | 2***0 | Circuit-Breaker | |
| 72 | 2***0 | Circuit-Breaker, 30a | |
| 72 | 2***1 | CIRCUIT-BREAKER,30A | |
| 73 | S***6 | Screw-Flat Hd | |
| 74 | 2***0 | Relay Board Assy | |
| 74 | 2***1 | Relay Board Assy | |
| 74-1 | 2***1 | Relay Assy | |
| 74-1 | 2***0 | Relay | |
| 74-2 | 2***0 | Relay Board Wa | |
| 74-3 | S***6 | Screw-W/Washer | |
| 74-4 | 2***0 | Harness-Relay Board | |
| 74-4 | 2***1 | Harness Relay Board | |
| 8 | 2***1 | Cable | |
| 9 | 2***0 | Cable | |
| 90 | 2***0 | Adapter |
