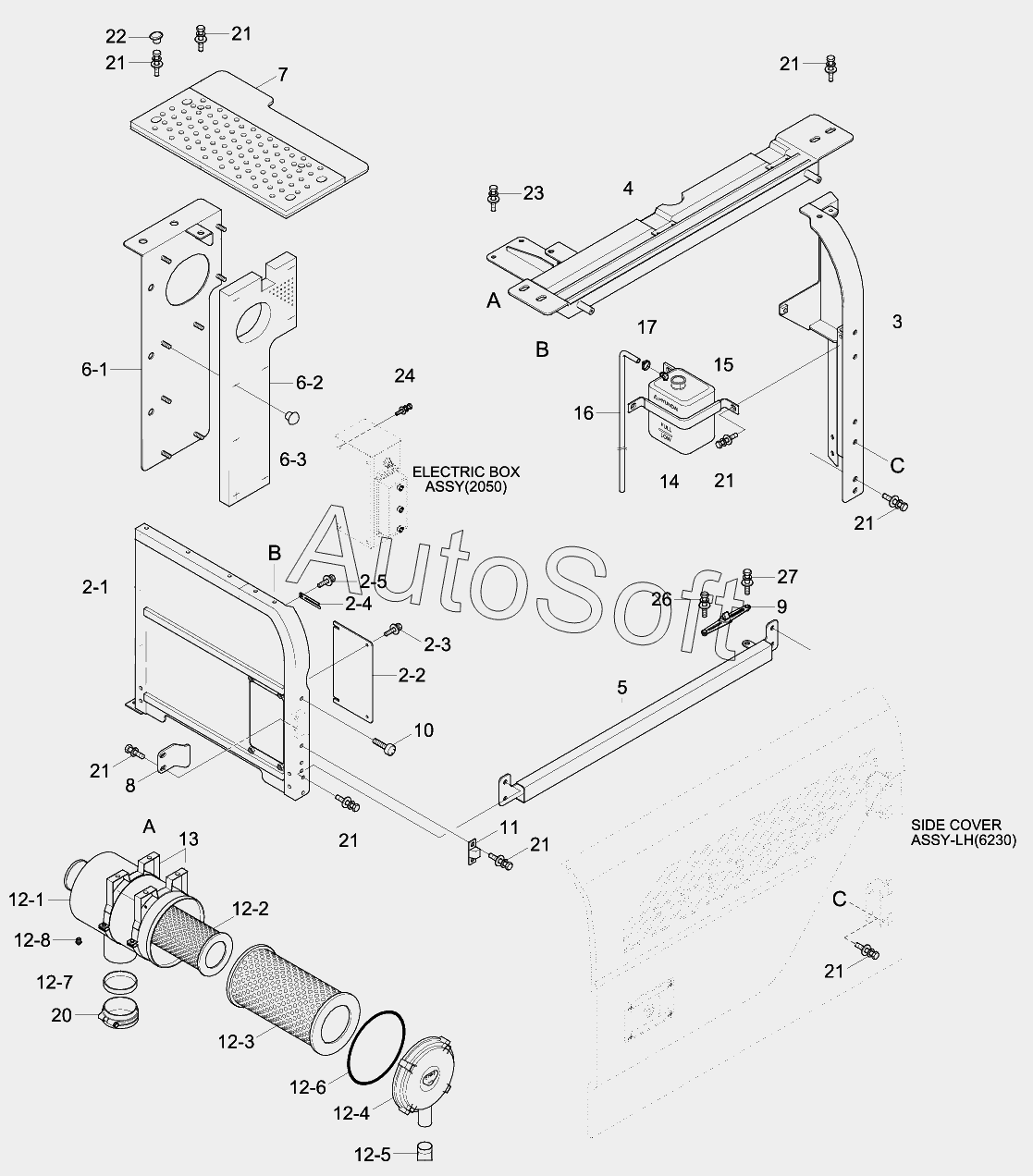

Каталог запасных частей к технике: Hyundai R170W-9 (2013). SIDE COWL ASSY (LH)
10
10
11
12
12-2
12-3
12-4
12-5
12-6
12-7
12-8
13
14
15
16
17
2
2-1
2-2
2-3
2-3
2-4
2-5
20
21
21
21
21
21
21
21
21
21
22
23
24
26
27
3
4
4
5
6
6-1
6-2
6-3
7
8
9
12-1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71Q5-52000 | 7***0 | SIDE COWL ASSY-LH | |
| 71Q5-52001 | 7***1 | SIDE COWL ASSY-LH | |
| 72Q5-62000 | 7***0 | Side Cowl Assy-Lh | |
| 72Q5-62001 | 7***1 | Side Cowl Assy-Lh | |
| 10 | 7***0 | BUMPER-RUBBER | |
| 10 | 7***0 | BUMPER-RUBBER | |
| 11 | 7***1 | STOPPER-B | |
| 12 | 1***0 | Air Cleaner Assy | |
| 12-1 | 1***0 | Body Assy | |
| 12-2 | 1***0 | Element-Safety | |
| 12-3 | 1***0 | Element-Primary | |
| 12-4 | 1***0 | Cover Assy | |
| 12-5 | 1***0 | Valve-Vacuator | |
| 12-6 | P***7 | O-Ring | |
| 12-7 | P***5 | Sponge-Seal | |
| 12-8 | 1***0 | Nipple-Sensor | |
| 13 | 1***0 | Clamp Band Wa | |
| 14 | 1***0 | Tank-Reservoir | |
| 15 | 7***0 | Clamp-Reservoir Tank | |
| 16 | 1***1 | Hose | |
| 17 | S***0 | CLAMP-HOSE,S/DRIVE | |
| 2 | 7***3 | Support Assy-Lh, Fr | |
| 2-1 | 7***3 | Support Wa-Lh, Fr | |
| 2-2 | 7***2 | PLATE-SCREEN | |
| 2-3 | S***6 | BOLT-W/WASHER | |
| 2-3 | S***6 | BOLT-WING | |
| 2-4 | S***2 | CLIP-HARNESS | |
| 2-5 | S***6 | BOLT-W/WASHER | |
| 2-6 | S***6 | WASHER-PLAIN | |
| 20 | 1***0 | Grill | |
| 21 | 7***5 | BOLT-W/WASHER | |
| 22 | 7***0 | CAP | |
| 23 | S***6 | BOLT-W/WASHER | |
| 24 | S***6 | BOLT-W/WASHER | |
| 26 | S***6 | BOLT-W/WASHER | |
| 27 | S***6 | BOLT-W/WASHER | |
| 3 | 7***0 | Supprot Wa-Lh(Rr) | |
| 4 | 7***0 | Hood Wa-R/D | |
| 4 | 7***1 | Hood Wa-R/D | |
| 5 | 7***0 | Support-Lh(Bottom) | |
| 6 | 7***0 | Screen Assy-Mcv | |
| 6-1 | 7***0 | Screen-Mcv | |
| 6-2 | 7***0 | Sponge | |
| 6-3 | 7***0 | CAP-STUD BOLT | |
| 7 | 7***0 | Hood Wa-Aircon | |
| 8 | 7***0 | Plate-Lock | |
| 9 | 7***0 | STAY ASSY-LH |
