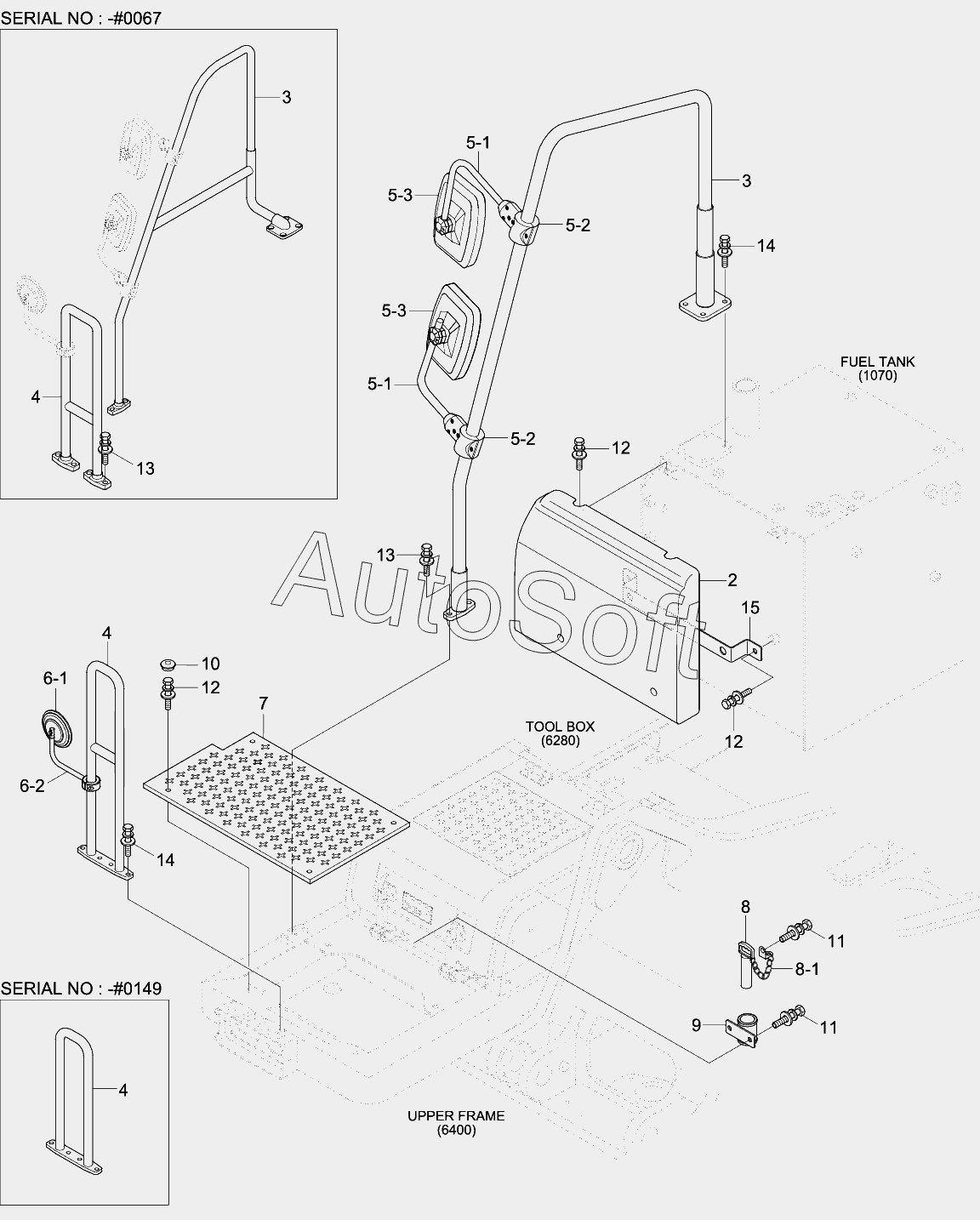

Каталог запасных частей к технике: Hyundai R170W-9 (2013). TOOL BOX MOUNTING
5-3
5-3
10
11
11
12
12
12
13
13
13
13
14
14
14
14
15
2
2
2
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5-1
5-1
5-2
5-2
6
6-1
6-2
7
7
8
8-1
9
5-1
5-1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 7***0 | CAP | |
| 11 | S***6 | BOLT-W/WASHER | |
| 12 | 7***0 | BOLT-W/WASHER | |
| 13 | 7***0 | Bolt-W/Washer | |
| 13 | 7***0 | Bolt-W/Washer | |
| 14 | 7***0 | BOLT-W/WASHER | |
| 14 | 7***5 | Bolt-W/Washer,Hex | |
| 15 | 7***0 | Bracket Wa | |
| 2 | 7***1 | Cover-Fuel Tank | |
| 2 | 7***3 | Cover-Fuel Tank | |
| 2 | 7***4 | COVER-FUEL TANK | |
| 3 | 7***3 | Handrail Wa | |
| 3 | 7***4 | Handrail Wa | |
| 4 | 7***0 | PIPE WA | |
| 4 | 7***0 | Pipe Wa | |
| 4 | 7***1 | Pipe Wa | |
| 5 | 7***0 | Stay Wa-Mirror | |
| 5-1 | 7***0 | Stay Wa | |
| 5-1 | 7***0 | Clamp Assy | |
| 5-2 | 7***1 | MIRROR | |
| 5-3 | 7***1 | MIRROR | |
| 6 | 7***0 | Stay Assy | |
| 6-1 | 7***0 | Mirror | |
| 6-2 | 7***0 | Stay Wa | |
| 7 | 7***2 | Non Slip Plate | |
| 7 | 7***3 | Non Slip Plate | |
| 8 | 7***0 | Pin-Swing Lock | |
| 8-1 | 7***0 | Chain Assy | |
| 9 | 7***0 | Clamp Assy-Sw Lock Pin |
