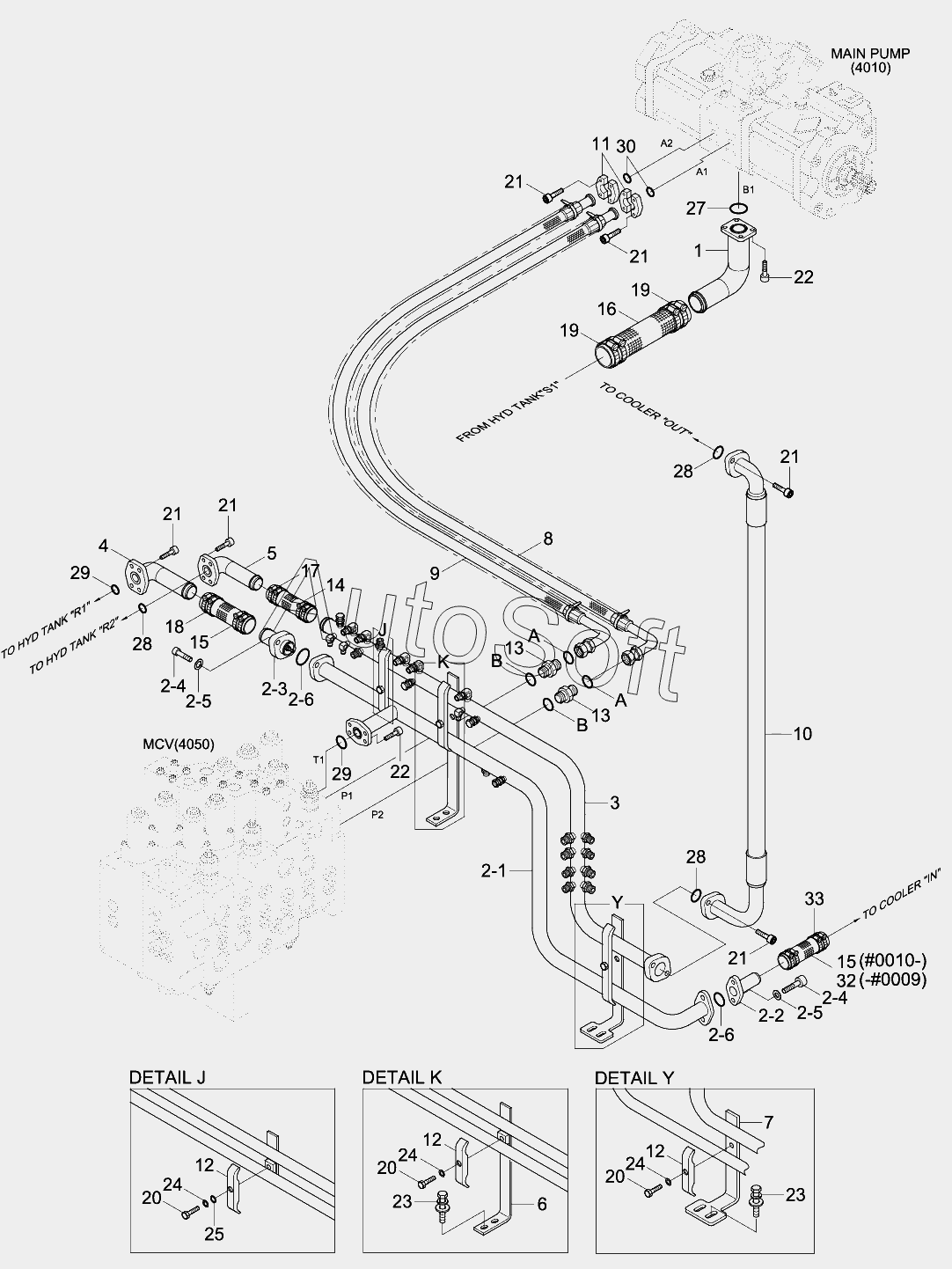

Каталог запасных частей к технике: Hyundai R170W-9 (2013). UPPER HYD PIPING (BASE)
1
10
11
12
12
12
13
13
14
15
15
15
15
16
17
18
19
19
2-1
2-2
2-3
2-3
2-4
2-4
2-5
2-5
2-6
2-6
20
20
20
21
21
21
21
21
21
22
22
23
23
24
24
24
25
27
28
28
28
29
29
3
30
32
33
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | PIPE-SUCTION | |
| 10 | 3***1 | Hose Assy-Return | |
| 11 | P***2 | Flange-Hyd, Split | |
| 12 | 3***0 | CLAMP-PIPE | |
| 13 | X***4 | CONNECTOR-ORFS | |
| 14 | P***9 | Hose-Rubber | |
| 15 | 3***0 | Hose-Rubber | |
| 15 | 3***0 | Hose-Rubber | |
| 16 | P***2 | HOSE-RUBBER | |
| 17 | S***6 | Clamp-Hose, Wire Type | |
| 18 | S***6 | Clamp-Hose,Wire Type | |
| 19 | 3***0 | Clamp-Hose, Wire Type | |
| 2 | 3***0 | PIPE SUB ASSY-RETURN | |
| 2 | 3***1 | PIPE SUB ASSY-RETURN | |
| 2 | 3***2 | RETURN PIPE SUB ASSY | |
| 2-1 | 3***0 | PIPE WA | |
| 2-2 | 3***1 | CHECK VALVE | |
| 2-3 | 3***0 | CHECK VALVE | |
| 2-3 | 3***1 | VALVE-CHECK | |
| 2-4 | S***6 | Bolt-Socket | |
| 2-5 | S***6 | Washer-Plain | |
| 2-6 | Y***4 | O-Ring | |
| 20 | S***6 | BOLT-HEX | |
| 21 | S***6 | BOLT-SOCKET | |
| 22 | S***6 | BOLT-SOCKET | |
| 23 | S***6 | BOLT-W/WASHER | |
| 24 | S***B | WASHER-PLAIN | |
| 25 | S***6 | WASHER-SPRING | |
| 27 | S***1 | O-Ring | |
| 28 | Y***4 | O-RING | |
| 29 | Y***4 | O-Ring | |
| 3 | 3***0 | RETURN PIPE ASSY | |
| 30 | Y***4 | O-RING | |
| 32 | P***6 | Hose-Rubber | |
| 33 | S***6 | Clamp-Hose, Wire Type | |
| 4 | 3***0 | PIPE ASSY | |
| 5 | 3***0 | Pipe Assy | |
| 6 | 3***0 | Bracket-Return | |
| 7 | 3***0 | Bracket-Pipe | |
| 8 | P***2 | HOSE ASSY-ORFS,FLG 0X90 | |
| 8 | P***2 | HOSE ASSY-ORFS,FLG 0X90 | |
| 9 | P***1 | Hose Assy-Orfs,Flg 0x90 | |
| 9 | P***1 | HOSE ASSY-ORFS, FLG 0X90 |
