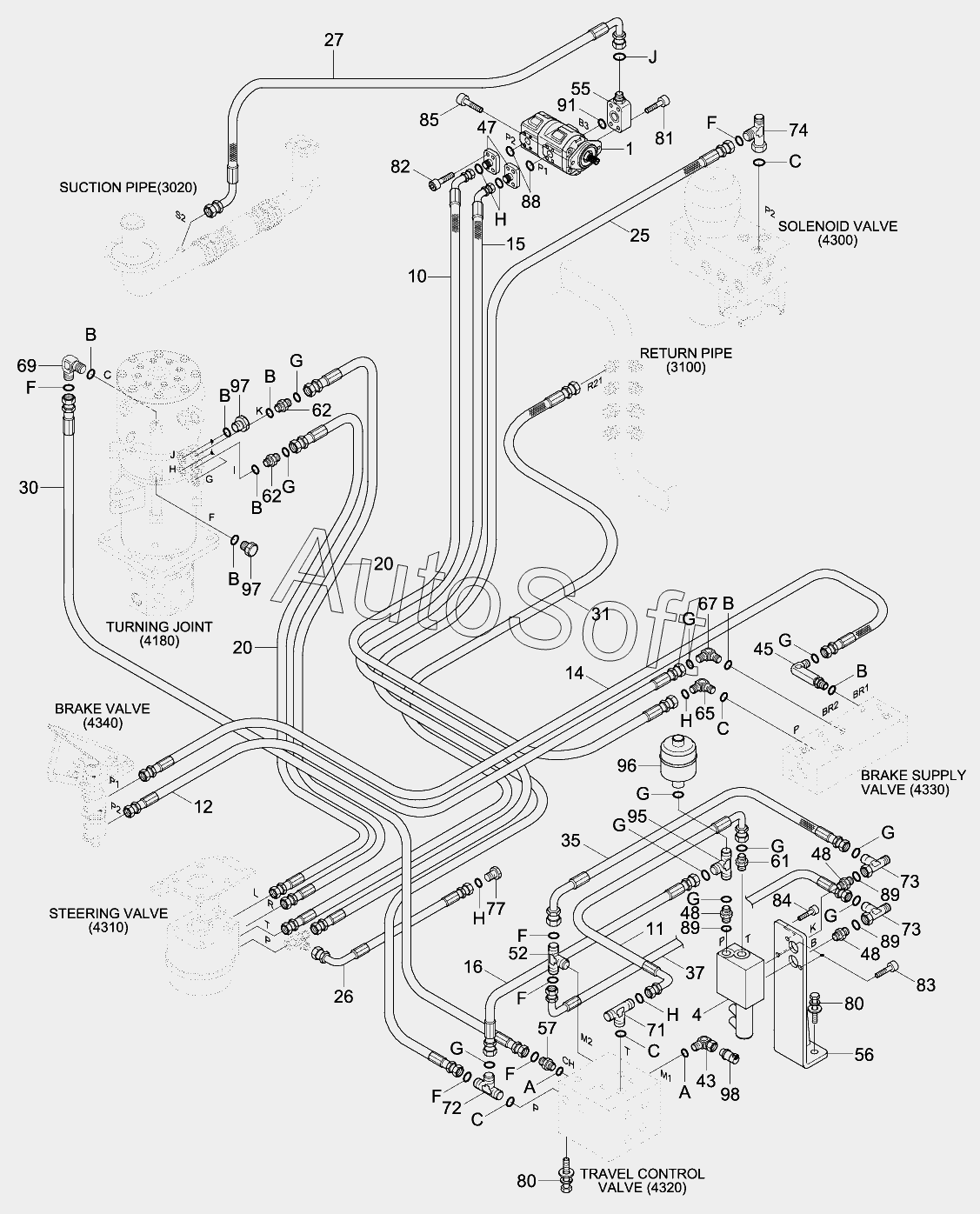

Каталог запасных частей к технике: Hyundai R170W-9 (2013). POWER TRAIN HYD PIPING 1
1
10
11
12
14
15
15
16
16
20
20
25
26
27
30
31
35
37
4
43
45
47
48
48
48
52
55
56
57
61
62
62
65
67
69
71
72
73
73
74
77
80
80
81
82
83
84
85
88
89
89
89
91
95
96
97
97
98
98
A
A
B
B
B
B
B
B
B
C
C
C
C
F
F
F
F
F
F
G
G
G
G
G
G
G
G
G
G
G
H
H
H
H
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Power Train Pump | |
| 1-1 | X***7 | Seal Kit | |
| 10 | P***9 | HOSE ASSY-ORFS 0X45 | |
| 11 | 3***0 | HOSE ASSY | |
| 12 | P***0 | HOSE ASSY-ORFS 0X0 | |
| 14 | P***1 | HOSE ASSY-ORFS 0X0 | |
| 15 | P***1 | HOSE ASSY-ORFS 0X45 | |
| 15 | P***3 | Hose Assy-Orfs 0x45 | |
| 16 | P***8 | Hose Assy-Orfs 0x0 | |
| 16 | P***9 | Hose Assy-Orfs 0x0 | |
| 20 | P***6 | HOSE ASSY-ORFS 0X0 | |
| 25 | P***9 | HOSE ASSY-ORFS 0X90 | |
| 26 | P***8 | Hose Assy-Orfs 0x90 | |
| 27 | 3***0 | HOSE ASSY | |
| 30 | X***4 | Hose Assy-Synf,Orfs | |
| 31 | P***9 | HOSE ASSY-ORFS 0X90 | |
| 35 | X***2 | Hose Assy-Orfs 0x90 | |
| 37 | X***0 | HOSE ASSY-ORFS 0X90 | |
| 4 | 3***0 | Tcv Valve | |
| 43 | 3***0 | ADAPTER | |
| 45 | 3***0 | ELBOW-90,LONG,ORFS | |
| 47 | 3***0 | Flange-Pipe | |
| 48 | 3***0 | Connector | |
| 52 | 3***0 | Tee-Shuttle | |
| 55 | 3***0 | Flange | |
| 56 | 3***0 | Bracket-Tcv | |
| 57 | X***1 | CONNECTOR-ORFS | |
| 61 | X***6 | Connector-Orfs | |
| 62 | X***2 | Connector-Orfs | |
| 65 | 3***0 | Elbow-90,Orfs,Long | |
| 67 | X***2 | ELBOW-90,ORFS | |
| 69 | X***2 | ELBOW-90,ORFS | |
| 71 | X***3 | Tee-B/Type,Orfs | |
| 72 | X***3 | Tee-R/Type,Orfs | |
| 73 | X***2 | TEE-R/TYPE,SWIVEL,ORFS | |
| 74 | X***1 | Tee-R/Type,Orfs | |
| 77 | X***4 | Plug-Orfs | |
| 80 | S***6 | BOLT-W/WASHER | |
| 81 | S***6 | Bolt-Socket | |
| 82 | S***6 | BOLT-SOCKET | |
| 83 | S***6 | BOLT-SOCKET | |
| 84 | S***6 | Bolt-Socket | |
| 85 | S***6 | BOLT-SOCKET | |
| 88 | S***1 | O-Ring | |
| 89 | Y***1 | O-Ring | |
| 9 | 3***0 | Sensor-Pressure | |
| 91 | S***4 | O-Ring | |
| 95 | 3***0 | Tee-R/Type,Swivel | |
| 96 | 3***7 | Accumulator | |
| 97 | P***3 | PLUG-HEX | |
| 98 | 3***0 | SENSOR-PRESSURE | |
| 98 | 3***0 | Sensor-Pressure | |
| 99 | X***3 | Tee-R/Type,Swivel,Orfs | |
| A | S***4 | O-RING | |
| B | S***4 | O-RING | |
| C | S***4 | O-RING | |
| F | S***1 | O-RING | |
| G | S***1 | O-RING | |
| H | S***1 | O-RING | |
| J | S***1 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
