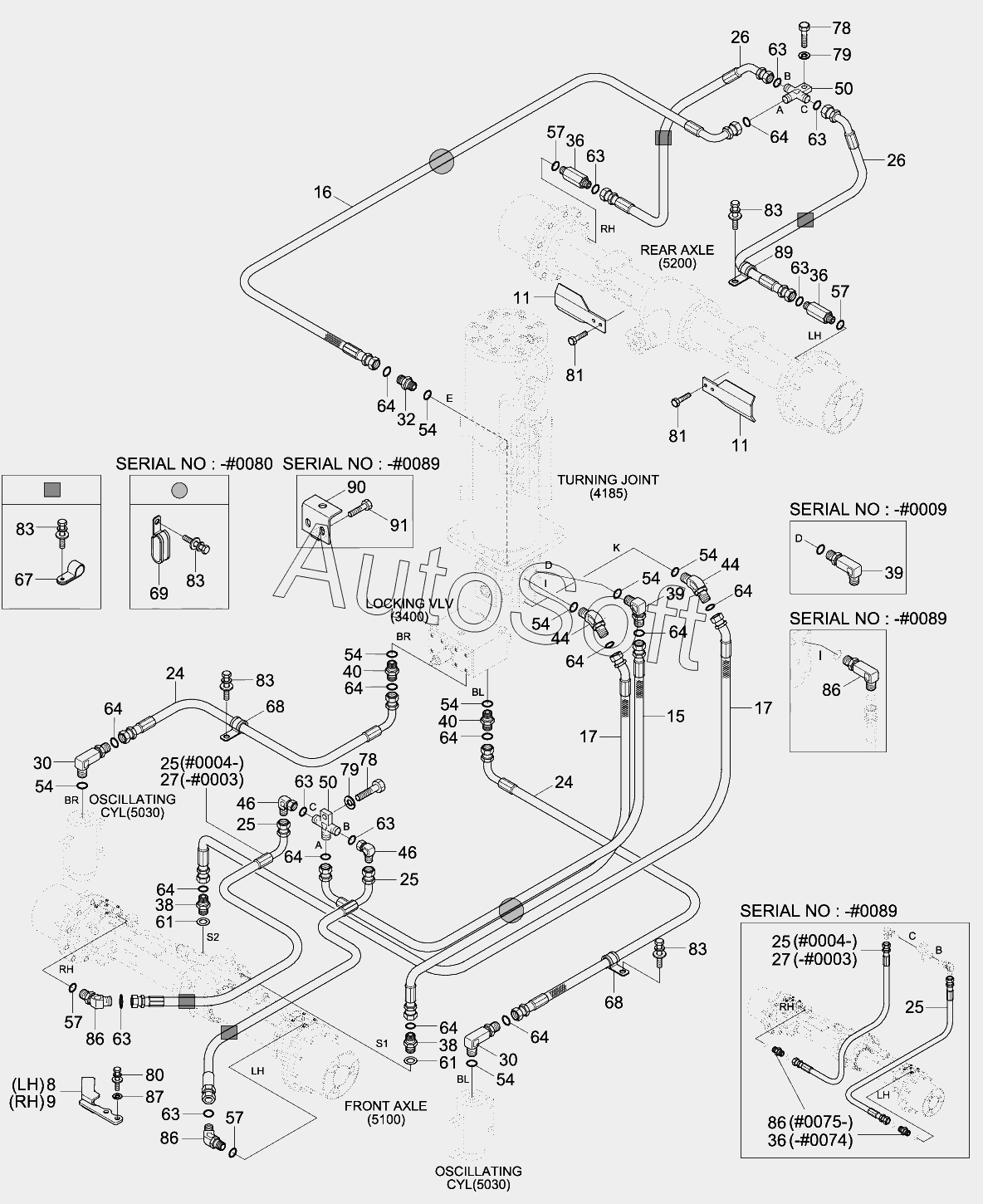

Каталог запасных частей к технике: Hyundai R170W-9 (2013). LOWER HYD PIPING 2
11
11
15
15
16
16
16
17
17
17
24
24
24
25
25
25
25
25
25
25
26
26
27
27
30
30
32
36
36
36
36
38
38
39
39
39
40
40
44
44
44
46
46
50
50
54
54
54
54
54
54
54
54
57
57
57
57
61
61
63
63
63
63
63
63
63
63
64
64
64
64
64
64
64
64
64
64
64
64
67
68
68
69
69
78
78
79
79
8
80
80
81
81
83
83
83
83
83
86
86
86
86
86
86
87
89
9
90
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8 | 3***0 | COVER WA-LH, FRONT | |
| 9 | 3***0 | COVER WA-RH, FRONT | |
| 11 | 3***0 | COVER WA-REAR | |
| 15 | P***8 | Hose Assy-Orfs 0x90 | |
| 15 | P***0 | HOSE ASSY-ORFS 0X90 | |
| 16 | P***1 | HOSE ASSY-ORFS 0X45 | |
| 16 | P***2 | Hose Assy-Orfs 0x45 | |
| 16 | P***9 | Hose Assy-Orfs 0x90 | |
| 17 | P***5 | HOSE ASSY-ORFS 0X45 | |
| 17 | P***9 | HOSE ASSY-ORFS 0X45 | |
| 24 | P***0 | HOSE ASSY-ORFS 0X0 | |
| 24 | P***0 | Hose Assy-Orfs 0X90 | |
| 25 | P***4 | HOSE ASSY-ORFS 0X45 | |
| 25 | P***4 | HOSE ASSY-ORFS 0X45 | |
| 25 | P***4 | Hose Assy-Orfs 0x90 | |
| 26 | P***9 | HOSE ASSY-ORFS 0X45 | |
| 27 | P***8 | HOSE ASSY-ORFS 0X45 | |
| 30 | 3***0 | ELBOW-90,LONG,ORFS | |
| 32 | X***2 | CONNECTOR-ORFS | |
| 36 | 3***0 | Connector-Long,Orfs | |
| 36 | 3***0 | Connector-Long,Orfs | |
| 38 | X***6 | Connector-Orfs | |
| 39 | X***4 | Connector-Long, Orfs | |
| 39 | X***2 | ELBOW-90,ORFS | |
| 40 | X***2 | CONNECTOR-ORFS | |
| 44 | X***2 | Elbow-45,Orfs | |
| 44 | X***2 | Elbow-45,Orfs | |
| 46 | X***0 | ELBOW-90 SWIVEL,ORFS | |
| 50 | 3***0 | Tee-Mountingg | |
| 54 | S***4 | O-RING | |
| 57 | Y***1 | O-RING | |
| 61 | P***0 | Washer-Copper | |
| 63 | S***1 | O-RING | |
| 64 | S***1 | O-RING | |
| 67 | 3***0 | CLAMP-TUBE | |
| 68 | 3***0 | CLAMP-TUBE | |
| 69 | 3***0 | CLAMP-TUBE,INS SINGLE | |
| 69 | 3***0 | CLAMP-TUBE,INS SINGLE | |
| 78 | S***6 | Bolt-Hex | |
| 79 | S***6 | WASHER-SPRING | |
| 80 | S***D | BOLT-HEX | |
| 80 | S***1 | Bolt-Hex,Flange | |
| 81 | S***6 | Bolt-Hex | |
| 83 | S***6 | BOLT-W/WASHER | |
| 86 | 3***0 | Elbow-90,Orfs,Long | |
| 86 | X***2 | Connector-Orfs | |
| 86 | X***1 | Elbow-45,Orfs | |
| 87 | S***6 | WASHER-HARDENED | |
| 89 | 3***0 | CLAMP-TUBE | |
| 90 | 3***0 | BRACKET WA | |
| 91 | S***6 | BOLT-W/WASHER | |
| 92 | X***2 | Connector-Orfs |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
