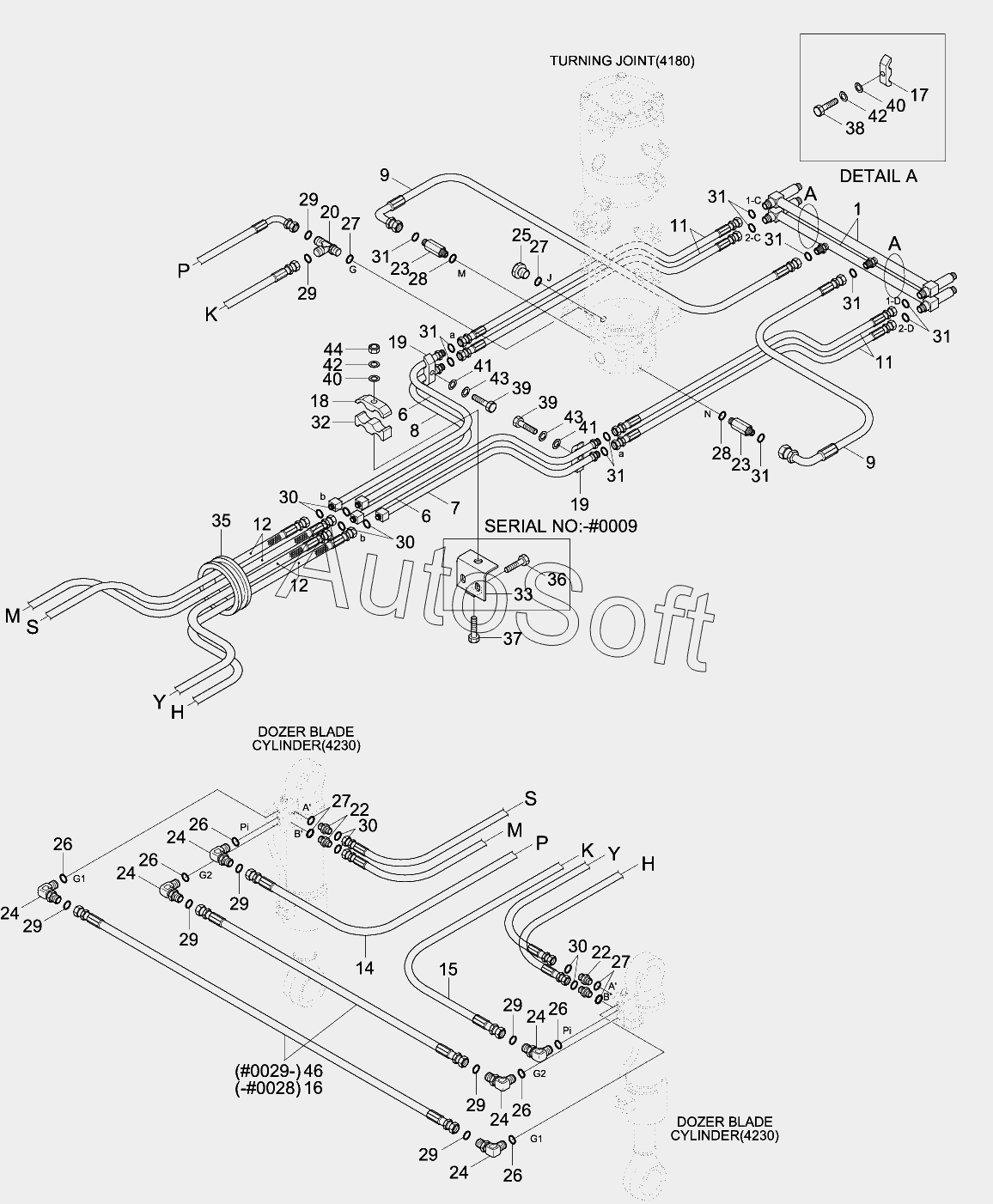

Каталог запасных частей к технике: Hyundai R170W-9 (2013). LOWER HYD PIPING 2 (F/BLD, R/BLD, -#0089)
40
40
31
31
31
31
31
31
31
31
32
33
35
35
36
37
38
39
39
30
30
30
30
41
41
42
42
43
43
44
46
6
6
7
8
9
9
20
11
11
12
12
12
14
15
16
17
18
19
19
1
22
22
23
23
24
24
24
24
24
24
25
26
26
26
26
26
26
27
27
27
27
28
28
29
29
29
29
29
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Pipe Assy | |
| 6 | 3***0 | PIPE ASSY | |
| 7 | 3***0 | PIPE ASSY | |
| 8 | 3***0 | PIPE ASSY | |
| 9 | P***1 | Hose Assy-Orfs 0x90 | |
| 11 | P***9 | Hose Assy-Orfs 0x0 | |
| 12 | P***6 | Hose Assy-Orfs 0x0 | |
| 12 | P***8 | Hose Assy-Orfs 0x0 | |
| 14 | P***0 | Hose Assy-Orfs 0x90 | |
| 15 | P***1 | Hose Assy-Orfs 0x0 | |
| 16 | P***4 | Hose Assy-Orfs 0x0 | |
| 17 | 3***0 | Clamp-Pipe | |
| 18 | 3***0 | Clamp-Pipe | |
| 19 | 3***0 | Clamp Assy | |
| 20 | X***1 | Tee-R/Type, Orfs | |
| 22 | X***2 | CONNECTOR-ORFS | |
| 23 | X***3 | Connector-Orfs, Long | |
| 24 | X***1 | ELBOW-90,ORFS | |
| 25 | P***3 | PLUG-HEX | |
| 26 | S***4 | O-RING | |
| 27 | S***4 | O-RING | |
| 28 | S***4 | O-RING | |
| 29 | S***1 | O-RING | |
| 30 | S***1 | O-RING | |
| 31 | S***1 | O-RING | |
| 32 | 3***0 | Spacer-Clamp | |
| 33 | 3***0 | BRACKET WA | |
| 35 | E***0 | Grommet | |
| 35 | S***4 | Grommet | |
| 36 | S***2 | Bolt-W/Washer | |
| 37 | S***6 | Bolt-Hex | |
| 38 | S***6 | Bolt-Hex | |
| 39 | S***6 | Bolt-Hex | |
| 40 | S***6 | Washer-Plain | |
| 41 | S***B | Washer | |
| 42 | S***6 | WASHER-SPRING | |
| 43 | S***6 | WASHER-SPRING | |
| 44 | S***6 | NUT-HEX | |
| 46 | P***8 | Hose Assy-Orfs 0x0 |
