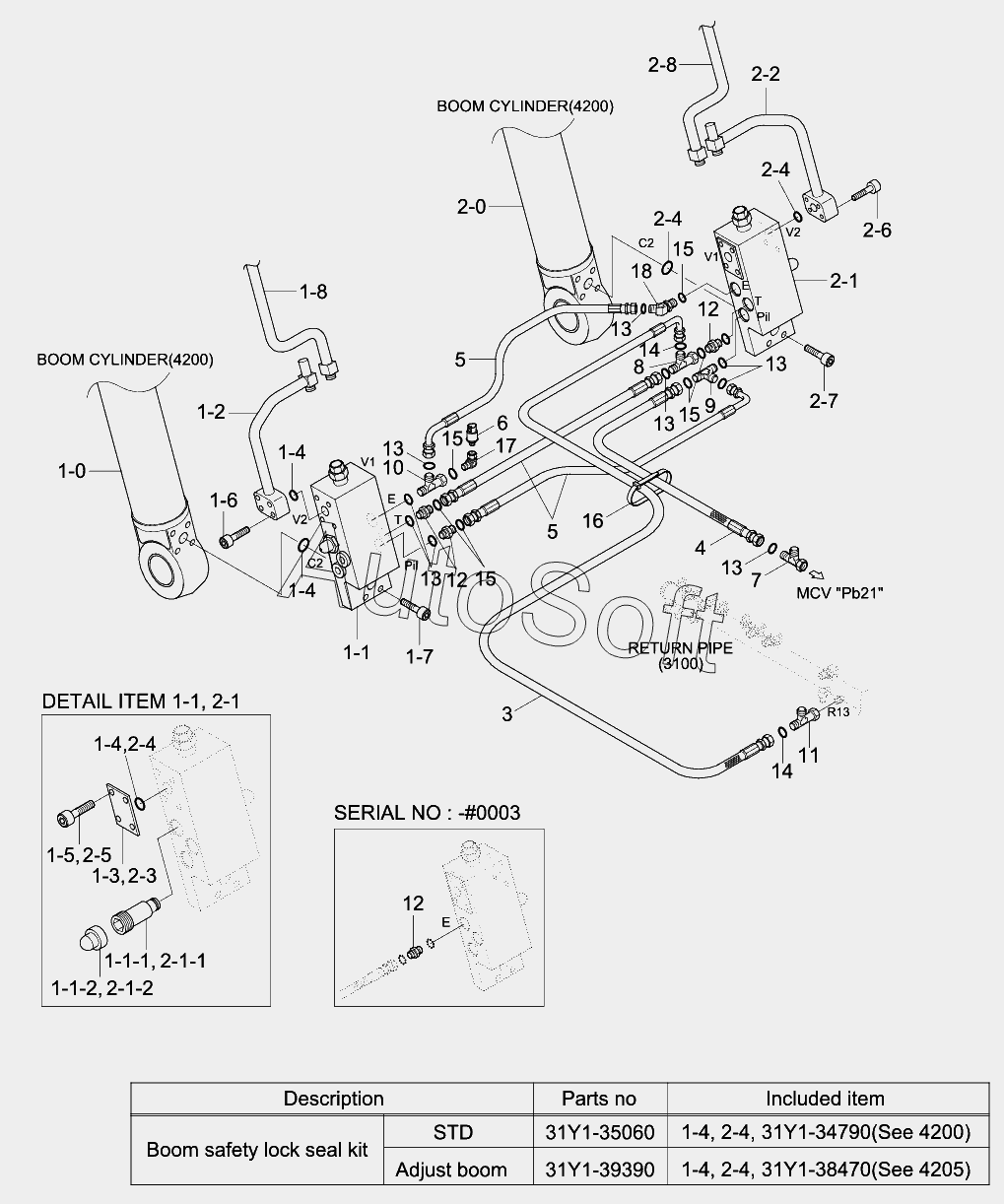

Каталог запасных частей к технике: Hyundai R170W-9 (2013). BOOM SAFETY LOCK SYSTEM
1
1
1-0
1-1
1-1
1-1-1
1-1-2
1-2
1-2
1-3
1-5
1-6
1-7
1-8
10
11
12
12
12
12
12
12
13
13
13
13
13
13
14
14
15
15
15
15
16
17
18
2
2
2-0
2-1
2-1
2-1-1
2-1-2
2-2
2-2
2-3
2-5
2-6
2-7
2-8
3
4
5
5
6
6
7
8
9
31Y1-35060
31Y1-39390
1-4
1-4
1-4
2-4
2-4
2-4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Y1-35060 | 3***0 | Seal Kit | |
| 31Y1-39390 | 3***0 | Seal Kit | |
| 1 | 3***2 | Boom Safety Cyl-Lh | |
| 1 | 3***0 | Boom Safety Cyl-Lh | |
| 1-0 | B***S | BOOM CYL SUB ASSY | |
| 1-1 | 3***1 | Safety Lock Valve | |
| 1-1-1 | D***A | Relief Valve | |
| 1-1-2 | D***A | Cap | |
| 1-1-3 | A***8 | Seal Kit | |
| 1-2 | 3***0 | Pipe Assy-Bv, Lh | |
| 1-2 | 3***0 | Pipe Assy-Bv, Lh | |
| 1-3 | P***2 | Flange-Pluging | |
| 1-4 | Y***4 | O-RING | |
| 1-5 | S***6 | Bolt-Socket | |
| 1-6 | S***6 | Bolt-Socket | |
| 1-7 | S***6 | Bolt-Socket | |
| 1-8 | 3***1 | Pipe Assy-Rv, Lh | |
| 10 | 3***0 | TEE-RUN TYPE | |
| 11 | X***2 | ELBOW-90,ORFS | |
| 12 | X***1 | CONNECTOR-ORFS | |
| 12 | X***1 | CONNECTOR-ORFS | |
| 13 | S***1 | O-RING | |
| 14 | S***1 | O-RING | |
| 15 | S***4 | O-RING | |
| 16 | S***2 | Clamp-Band | |
| 17 | 3***0 | ADAPTER | |
| 18 | X***1 | ELBOW-45,ORFS | |
| 2 | 3***2 | Boom Safety Cyl-Rh | |
| 2 | 3***0 | Boom Safety Cyl-Rh | |
| 2-0 | B***L | BOOM CYL SUB ASSY | |
| 2-1 | 3***1 | Safety Lock Valve | |
| 2-1-1 | D***A | Relief Valve | |
| 2-1-2 | D***A | Cap | |
| 2-1-3 | A***8 | Seal Kit | |
| 2-2 | 3***0 | Pipe Assy-Bv, Rh | |
| 2-2 | 3***0 | Pipe Assy-Bv, Rh | |
| 2-3 | P***2 | Flange-Pluging | |
| 2-4 | Y***4 | O-RING | |
| 2-5 | S***6 | Bolt-Socket | |
| 2-6 | S***6 | Bolt-Socket | |
| 2-7 | S***6 | Bolt-Socket | |
| 2-8 | 3***1 | Pipe Assy-Rv, Rh | |
| 3 | P***5 | Hose Assy-Orfs 0x90 | |
| 4 | P***8 | Hose Assy-Orfs 0x0 | |
| 5 | P***9 | Hose Assy-Orfs 0x90 | |
| 6 | 3***0 | SENSOR-PRESSURE | |
| 6 | 3***0 | Sensor-Pressure | |
| 7 | 3***0 | Tee-Long, Orfs | |
| 8 | 3***0 | TEE-SWIVEL,ORFS | |
| 9 | X***1 | TEE-R/TYPE,ORFS |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
