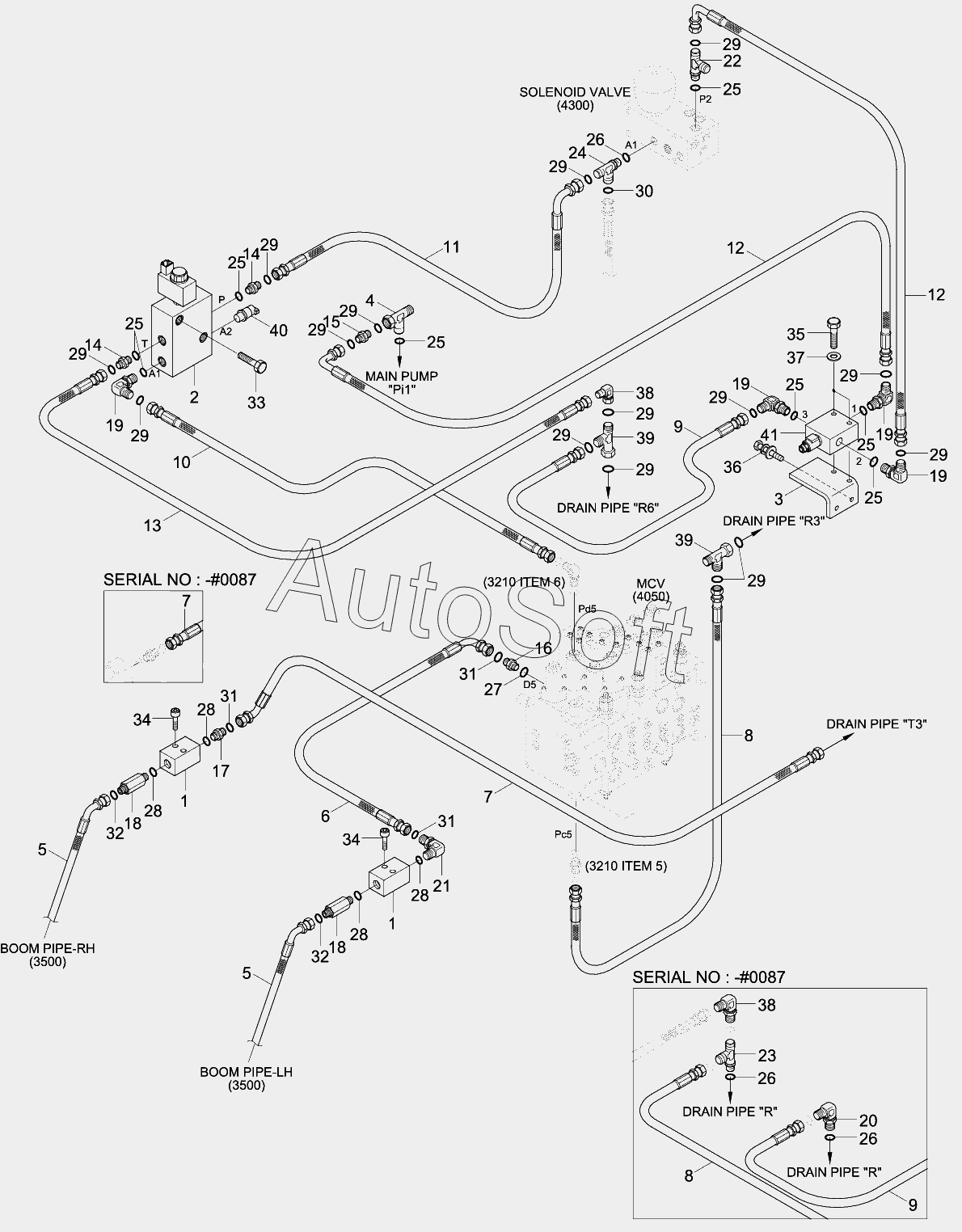

Каталог запасных частей к технике: Hyundai R170W-9 (2013). SINGLE ACTING MAIN PIPING KIT
1
1
10
11
12
12
13
14
14
15
16
17
18
18
19
19
19
19
2
20
21
22
23
24
25
25
25
25
25
25
25
26
26
26
26
27
28
28
28
28
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
3
30
31
31
31
32
32
33
34
34
35
36
37
38
38
39
39
4
40
40
41
41
5
5
6
7
7
7
7
8
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-90110 | 3***0 | S/Act Main Piping Kit | |
| 1 | 3***0 | Block-Hose Joint | |
| 10 | P***2 | Hose Assy-Orfs 0x0 | |
| 11 | P***6 | Hose Assy-Orfs 0x90 | |
| 12 | P***0 | Hose Assy-Orfs 0x90 | |
| 13 | P***2 | Hose Assy-Orfs 0x90 | |
| 14 | X***1 | CONNECTOR-ORFS | |
| 15 | 3***0 | FILTER-LAST GUARD | |
| 16 | X***4 | CONNECTOR-ORFS | |
| 17 | 3***0 | Connector | |
| 18 | X***6 | Connector-Long, Orfs | |
| 19 | X***1 | ELBOW-90,ORFS | |
| 2 | 3***0 | VALVE-SOLENOID | |
| 2-1 | E***D | Coil | |
| 20 | X***2 | ELBOW-90,ORFS | |
| 21 | X***8 | Elbow-90, Orfs | |
| 22 | X***1 | TEE-R/TYPE,ORFS | |
| 23 | X***1 | Tee-R/Type, Orfs | |
| 24 | X***1 | TEE-R/TYPE,ORFS | |
| 25 | S***4 | O-RING | |
| 26 | S***4 | O-RING | |
| 26 | S***4 | O-RING | |
| 27 | S***4 | O-RING | |
| 28 | S***4 | O-RING | |
| 29 | S***1 | O-RING | |
| 29 | S***1 | O-RING | |
| 3 | 3***0 | Bracket | |
| 30 | S***1 | O-RING | |
| 31 | S***1 | O-RING | |
| 32 | S***1 | O-RING | |
| 33 | S***6 | BOLT-SOCKET | |
| 34 | S***6 | Bolt-Socket | |
| 35 | S***6 | BOLT-HEX | |
| 36 | S***6 | BOLT-W/WASHER | |
| 37 | S***6 | Washer-Plain | |
| 38 | X***0 | ELBOW-90 SWIVEL,ORFS | |
| 39 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 4 | 3***0 | TEE-SHUTTLE,S/NUT | |
| 40 | 3***0 | SENSOR-PRESSURE | |
| 40 | 3***0 | Sensor-Pressure | |
| 41 | 3***0 | Eppr Valve-Breaker | |
| 41 | 3***1 | EPPR VALVE-BREAKER | |
| 5 | P***4 | Hose Assy-Orfs 0x45 | |
| 6 | P***9 | Hose Assy-Orfs 0x90 | |
| 7 | P***8 | HOSE ASSY-ORFS 0X45 | |
| 7 | P***9 | Hose Assy-Orfs 0x45 | |
| 8 | P***0 | Hose Assy-Orfs 0x0 | |
| 9 | P***7 | Hose Assy-Orfs 0x0 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
