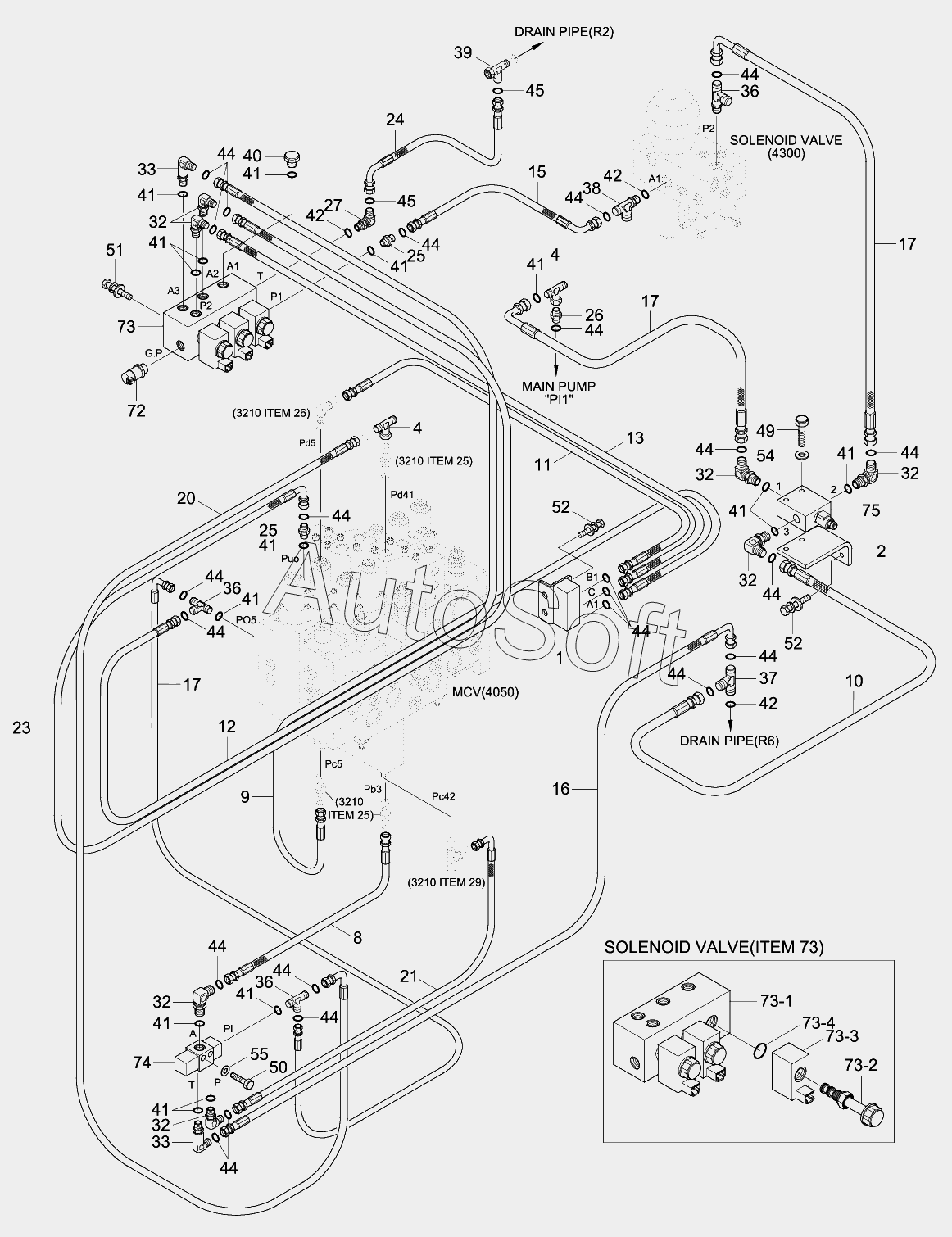

Каталог запасных частей к технике: Hyundai R170W-9 (2013). D/ACTING MAIN PIPING KIT 2 (ADJUST BOOM)
MAINPIPINGKIT
1
10
11
12
13
13
15
16
17
17
17
2
20
21
23
24
25
25
26
27
27
32
32
32
32
32
32
33
33
36
36
36
37
38
39
4
4
40
41
41
41
41
41
41
41
41
41
41
41
41
42
42
42
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
45
45
49
50
51
52
52
54
55
72
72
73
73-1
73-2
73-3
73-4
74
75
75
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| MAINPIPINGKIT | M***T | D/ACT MAIN PIPING KIT | |
| 1 | 3***0 | 5-SHUTTLE ASSY | |
| 10 | P***7 | Hose Assy-Orfs 0x0 | |
| 11 | P***4 | Hose Assy-Orfs 0x0 | |
| 12 | P***6 | HOSE ASSY-ORFS 0X0 | |
| 13 | P***3 | HOSE ASSY-ORFS 0X0 | |
| 13 | P***6 | HOSE ASSY-ORFS 0X0 | |
| 15 | P***6 | Hose Assy-Orfs 0x90 | |
| 16 | P***9 | Hose Assy-Orfs 0x90 | |
| 17 | P***0 | Hose Assy-Orfs 0x90 | |
| 2 | 3***0 | Bracket | |
| 20 | P***4 | Hose Assy-Orfs 0x90 | |
| 21 | P***0 | Hose Assy-Orfs 0x90 | |
| 23 | P***2 | HOSE ASSY-ORFS 0X90 | |
| 24 | P***9 | Hose Assy-Orfs 0x90 | |
| 25 | X***1 | CONNECTOR-ORFS | |
| 26 | 3***0 | FILTER-LAST GUARD | |
| 27 | X***2 | CONNECTOR-ORFS | |
| 27 | X***2 | ELBOW-90,ORFS | |
| 32 | X***1 | ELBOW-90,ORFS | |
| 33 | 3***0 | ELBOW-90,LONG | |
| 36 | X***1 | TEE-R/TYPE,ORFS | |
| 37 | X***1 | Tee-R/Type, Orfs | |
| 38 | X***1 | TEE-R/TYPE,ORFS | |
| 39 | X***2 | Tee-R/Type, Swivel, Orfs | |
| 4 | 3***0 | TEE-SHUTTLE,S/NUT | |
| 40 | P***2 | Plug-Hex | |
| 41 | S***4 | O-RING | |
| 42 | S***4 | O-RING | |
| 44 | S***1 | O-RING | |
| 44 | S***1 | O-RING | |
| 45 | S***1 | O-RING | |
| 49 | S***6 | BOLT-HEX | |
| 50 | S***6 | BOLT-HEX | |
| 51 | S***6 | BOLT-W/WASHER | |
| 52 | S***6 | BOLT-W/WASHER | |
| 54 | S***6 | Washer-Plain | |
| 55 | S***6 | Washer-Plain | |
| 72 | 3***0 | SENSOR-PRESSURE | |
| 72 | 3***0 | Sensor-Pressure | |
| 73 | 3***0 | VALVE-SOLENOID | |
| 73-1 | 3***0 | MANIFOLD | |
| 73-2 | X***6 | Solenoid Valve | |
| 73-3 | X***0 | Coil-2 | |
| 73-4 | 2***0 | SEAL | |
| 74 | 3***0 | Select Valve | |
| 75 | 3***0 | Eppr Valve-Breaker | |
| 75 | 3***0 | Eppr Valve-Breaker | |
| 8 | P***0 | Hose Assy-Orfs 0x0 | |
| 9 | P***4 | Hose Assy-Orfs 0x0 |
