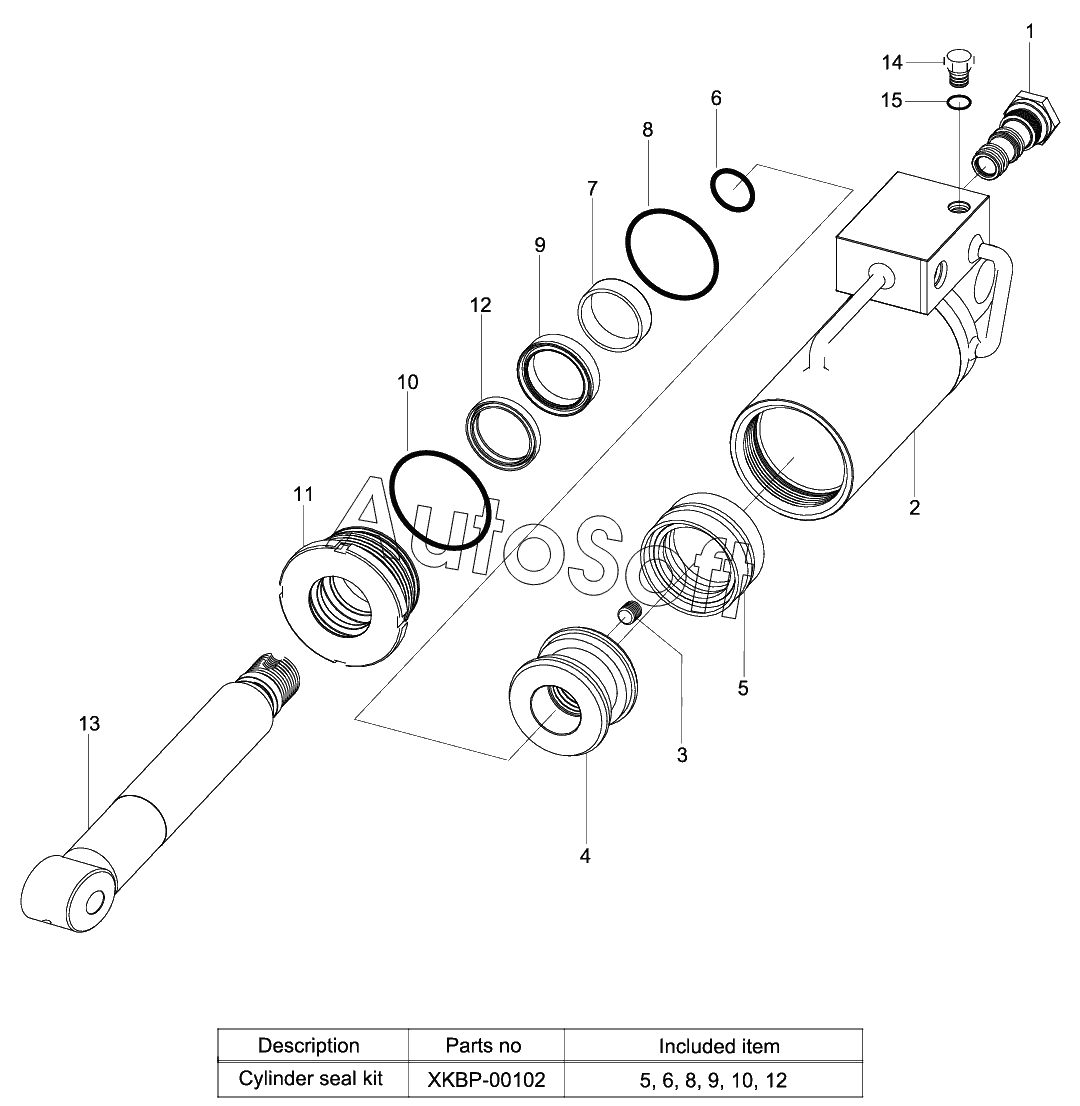

Каталог запасных частей к технике: Hyundai R170W-9S (2013). QUICK CLAMP CYLINDER (-#0441)
3
8
8
6
6
5
5
10
10
XKBP-00102
9
9
7
4
2
15
14
13
12
12
11
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| XKBP-00078 | X***8 | CYLINDER ASSY | |
| XKBP-00102 | X***2 | SEAL KIT | |
| 1 | X***9 | VALVE-SAFETY | |
| 2 | X***0 | CYLINDER | |
| 3 | X***4 | SCREW-SET | |
| 4 | X***5 | PISTON | |
| 5 | X***6 | SEAL-PISTON | |
| 6 | X***7 | O-RING | |
| 7 | X***8 | BUSHING-DU | |
| 8 | X***9 | O-RING | |
| 9 | X***0 | SEAL-ROD | |
| 10 | X***1 | O-RING | |
| 11 | X***2 | COVER | |
| 12 | X***3 | SEAL-DUST | |
| 13 | X***2 | ROD | |
| 14 | X***1 | PLUG | |
| 15 | X***2 | O-RING |
