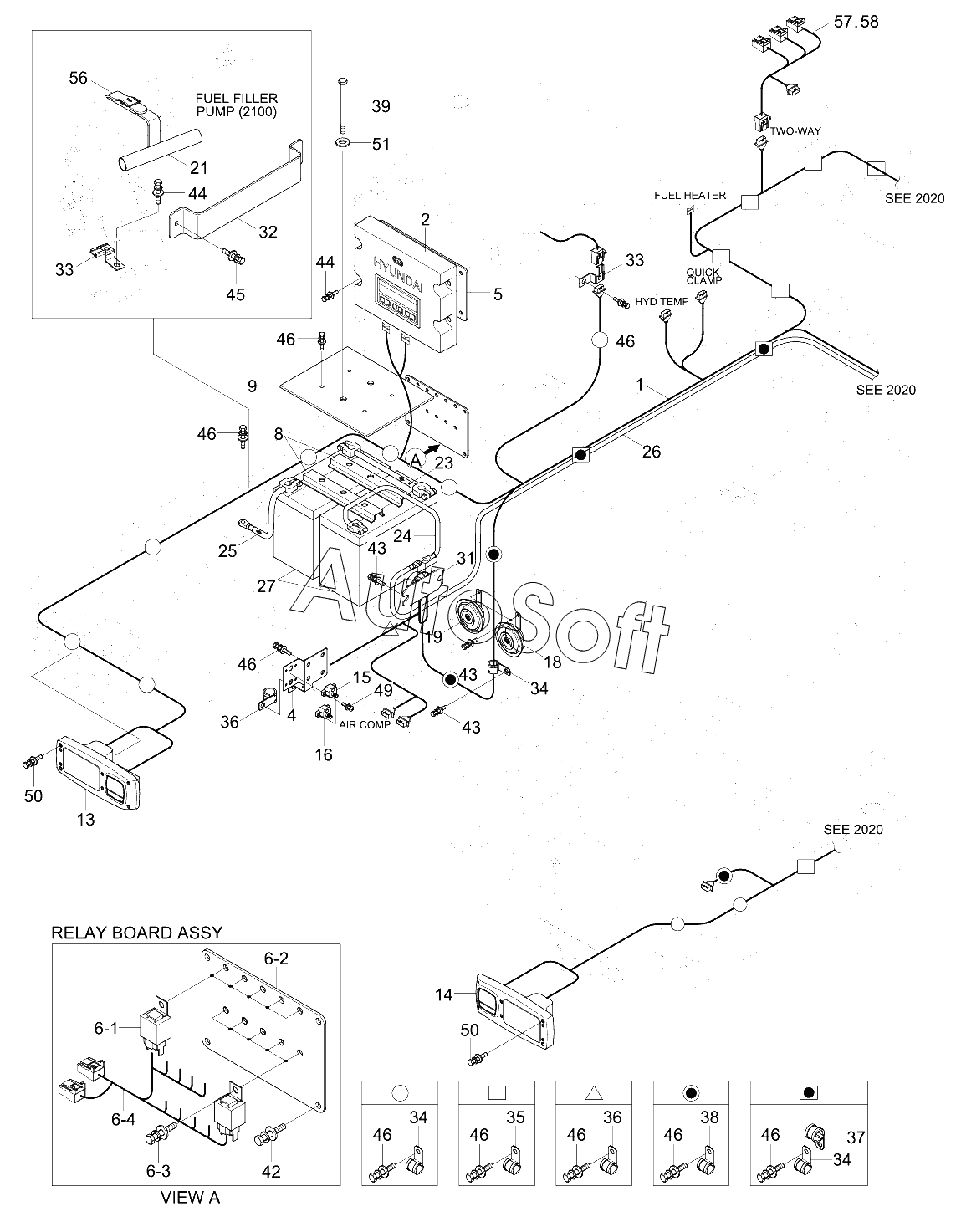

Каталог запасных частей к технике: Hyundai R170W-9S (2013). RH ELECTRIC
1
13
14
15
16
18
19
2
21
23
24
25
26
27
31
32
33
33
34
34
34
35
36
36
37
38
39
4
42
43
43
43
44
44
45
46
46
46
46
46
46
46
46
46
49
5
50
50
51
56
57
58
6-1
6-2
6-3
6-4
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | HARNESS-FRAME | |
| 1 | 2***2 | HARNESS-FRAME | |
| 1 | 2***0 | HARNESS-FRAME | |
| 1 | 2***1 | HARNESS-FRAME | |
| 1 | 2***2 | HARNESS-FRAME | |
| 1 | 2***3 | HARNESS-FRAME | |
| 1-2 | 2***0 | BODY-FUSE BOX | |
| 13 | 2***0 | Lamp-Head&Position,Rh | |
| 13-1 | 2***0 | Head Lamp Unit | |
| 13-2 | 2***0 | CASE-HEAD LAMP | |
| 13-3 | 2***0 | Lamp-Flasher Position | |
| 14 | 2***0 | Lamp-Head&Position,Lh | |
| 14-1 | 2***0 | Head Lamp Unit | |
| 14-2 | 2***0 | Case-Head Lamp | |
| 14-3 | 2***0 | Lamp-Flasher Position | |
| 15 | 2***1 | CIRCUIT-BREAKER,30A | |
| 16 | 2***1 | Circuit-Breaker | |
| 17 | 2***2 | Fuel Filler Pump | |
| 18 | 2***1 | HORN-HIGH | |
| 19 | 2***1 | HORN-LOW | |
| 2 | 2***0 | MCU | |
| 2 | 2***1 | MCU | |
| 2 | 2***0 | MCU | |
| 2 | 2***1 | MCU | |
| 21 | 2***0 | Hose-Outlet | |
| 23 | 2***0 | Cable | |
| 24 | 2***0 | CABLE | |
| 24 | 2***0 | Cable | |
| 25 | 2***0 | CABLE | |
| 25 | 2***0 | CABLE | |
| 26 | 2***1 | Cable | |
| 26 | 2***0 | CABLE | |
| 27 | 2***0 | Battery | |
| 31 | 2***3 | Relay-Battery | |
| 32 | 2***0 | PLATE-CLAMP | |
| 33 | 2***0 | CLIP ASSY | |
| 34 | 3***0 | CLAMP-TUBE | |
| 35 | 3***0 | CLAMP-TUBE | |
| 35 | 3***0 | CLAMP-TUBE | |
| 36 | 3***0 | CLAMP-TUBE INS | |
| 37 | 3***0 | CLAMP | |
| 38 | 3***0 | CLAMP-TUBE INS | |
| 39 | S***6 | Bolt-Hex | |
| 4 | 2***1 | Plate | |
| 4 | 2***1 | Plate | |
| 42 | S***6 | BOLT-W/WASHER | |
| 42 | S***6 | BOLT-W/WASHER | |
| 43 | S***6 | BOLT-W/WASHER | |
| 43 | S***6 | BOLT-W/WASHER | |
| 44 | S***6 | BOLT-W/WASHER | |
| 44 | S***6 | BOLT-W/WASHER | |
| 45 | S***6 | Bolt-W/Washer | |
| 46 | S***6 | BOLT-W/WASHER | |
| 46 | S***6 | BOLT-W/WASHER | |
| 49 | S***6 | Screw-Flat Hd | |
| 5 | 2***0 | Plate-Mcu | |
| 50 | S***6 | Screw-Flat Hd | |
| 51 | S***B | WASHER-PLAIN | |
| 56 | E***8 | BAND-FUEL PUMP | |
| 57 | 2***0 | HARNESS-BREAKER | |
| 58 | 2***0 | HARNESS-TWO WAY | |
| 6 | 2***0 | Relay Board Assy | |
| 6 | 2***1 | Relay Board Assy | |
| 6 | S***B | WASHER-PLAIN | |
| 6-1 | 2***1 | Relay Assy | |
| 6-1 | 2***0 | Relay | |
| 6-2 | 2***0 | Relay Board Wa | |
| 6-3 | S***6 | Screw-W/Washer | |
| 6-4 | 2***0 | Harness-Relay Board | |
| 6-4 | 2***1 | Harness Relay Board | |
| 8 | 2***0 | Bar-Battery | |
| 9 | 2***0 | Cover-Battery |
