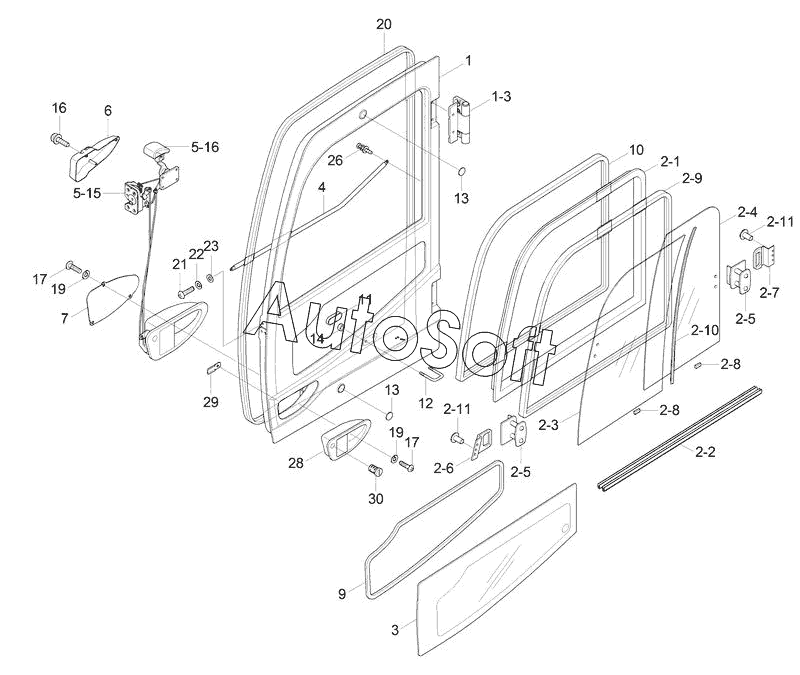

Каталог запасных частей к технике: Hyundai R180LC-9S (2013). CAB ASSY (4/4, DOOR)
1
1-3
2
2-1
2-2
2-3
2-4
2-5
2-5
2-6
2-7
2-8
2-8
2-9
2-10
2-11
2-11
3
4
5
5-15
5-16
6
7
9
10
11
12
13
13
14
16
17
17
19
19
20
21
22
23
26
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71Q7-02000 | 7***0 | Side Door Assy | |
| CabAssy | C***y | Cab Assy | |
| 1 | 7***2 | SIDE DOOR WA | |
| 1-3 | 7***2 | HINGE | |
| 10 | S***0 | Weather-Strip | |
| 11 | 7***0 | RUBBER-CAP | |
| 12 | 7***0 | STRIKER | |
| 13 | 1***6 | BUMPER-DOOR | |
| 14 | S***B | NUT-HEX | |
| 16 | S***6 | SCREW-W/WASHER | |
| 17 | S***6 | SCREW-TAPPING | |
| 19 | S***6 | WASHER-SPRING | |
| 2 | 7***0 | Sash Assy | |
| 2-1 | 7***0 | Frame | |
| 2-10 | 7***0 | MOHAIR | |
| 2-11 | D***1 | Rivet-Blind | |
| 2-2 | 7***0 | Lower Frame | |
| 2-3 | 7***0 | Glass-Fr | |
| 2-4 | 7***0 | Glass-Rr | |
| 2-5 | 7***0 | Lock Assy | |
| 2-6 | 7***1 | Hook | |
| 2-7 | 7***1 | Hook | |
| 2-8 | 7***0 | Rubber | |
| 2-9 | 7***0 | Seal | |
| 20 | S***0 | WEATHER STRIP | |
| 21 | S***6 | Screw-Cross R/Round | |
| 22 | S***6 | WASHER-SPRING | |
| 23 | S***B | Washer-I/Tooth | |
| 26 | S***6 | BOLT-W/WASHER | |
| 28 | 7***0 | HANDLE-OUTER | |
| 29 | 7***0 | Plate-Assit | |
| 3 | 7***0 | Glass-Door | |
| 30 | 7***0 | ROTOR | |
| 4 | 7***0 | Handrail | |
| 5 | 7***1 | HANDLE ASSY | |
| 5-15 | 7***1 | LATCH ASSY-INNER | |
| 5-16 | 7***0 | LEVER ASSY | |
| 6 | 7***0 | COVER | |
| 7 | 7***1 | COVER | |
| 9 | S***0 | WEATHER STRIP |
