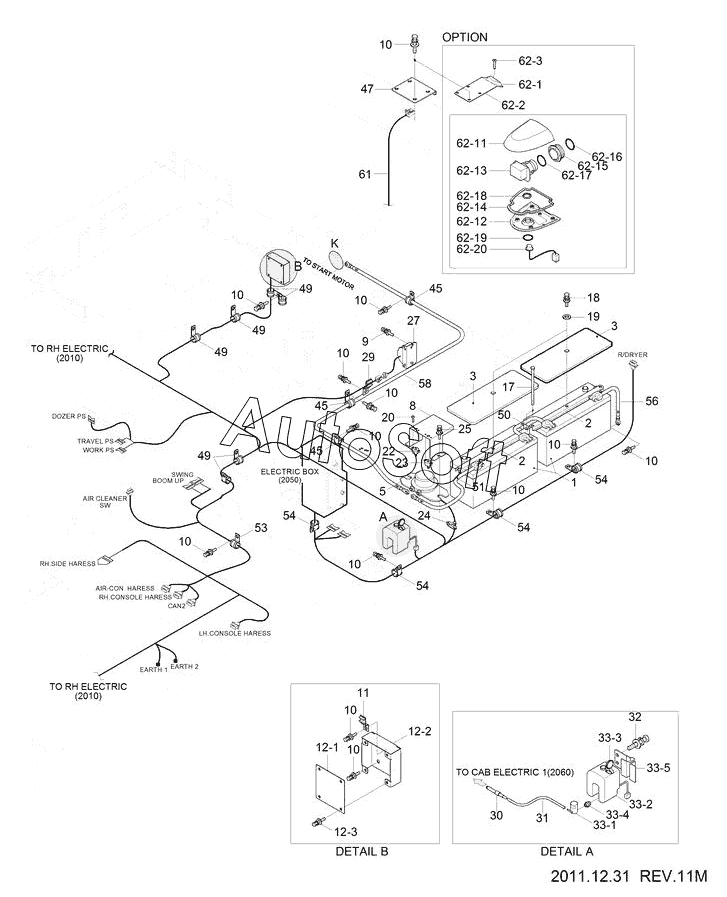

Каталог запасных частей к технике: Hyundai R180LC-9S (2013). LH ELECTRIC
1
2
2
3
3
5
8
9
10
10
10
10
10
10
10
10
10
10
10
10
10
11
12
12-1
12-2
12-3
17
18
19
20
22
23
24
25
27
29
30
31
32
33
33-1
33-2
33-3
33-4
33-5
45
45
45
47
49
49
49
49
50
51
53
54
54
54
54
56
58
61
62
62-1
62-3
62-11
62-12
62-13
62-14
62-15
62-16
62-17
62-18
62-19
62-20
62-2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Battery | |
| 10 | S***6 | BOLT-W/WASHER | |
| 11 | 2***0 | PLATE-CLIP | |
| 12 | 2***0 | COVER ASSY | |
| 12-1 | 2***0 | COVER | |
| 12-2 | 2***0 | PLATE | |
| 12-3 | S***6 | BOLT-W/WASHER | |
| 17 | S***6 | Bolt-Hex | |
| 18 | S***6 | BOLT-W/WASHER | |
| 19 | 2***0 | Washer-Plain | |
| 2 | 2***0 | Bracket-Batt | |
| 20 | S***6 | Screw-Flat Hd | |
| 22 | 2***1 | CIRCUIT-BREAKER,30A | |
| 23 | 2***1 | Circuit-Breaker | |
| 24 | 2***0 | CLIP-HARNESS | |
| 25 | S***6 | BOLT-W/WASHER | |
| 27 | 2***0 | BUZZER-BACK | |
| 29 | 2***0 | CLIP ASSY | |
| 3 | 2***0 | Cover-Battery | |
| 30 | 2***0 | CONNECTOR-TUBE | |
| 31 | 2***1 | HOSE-RUBBER | |
| 32 | S***6 | BOLT-W/WASHER | |
| 33 | 2***0 | WASHER TANK ASSY | |
| 33-1 | 2***0 | PUMP-MOTOR | |
| 33-2 | 2***0 | TANK | |
| 33-3 | 2***0 | CAP | |
| 33-4 | 2***0 | RUBBER-BUSHING | |
| 33-5 | 2***0 | PLATE | |
| 45 | 3***0 | CLAMP-TUBE | |
| 47 | 2***0 | Plate | |
| 49 | 3***0 | CLAMP-TUBE | |
| 5 | 2***0 | RELAY-BATTERY | |
| 50 | 2***0 | Cable | |
| 51 | 2***0 | Cable | |
| 53 | 3***0 | CLAMP-TUBE INS | |
| 54 | 3***0 | CLAMP-TUBE INS | |
| 56 | 2***0 | CABLE | |
| 58 | 2***0 | Cable(Batt Ry-Starter) | |
| 61 | 2***0 | Harness-Camera | |
| 62 | 2***1 | Camera Assy-Rear View | |
| 62-1 | 2***2 | CAMERA ASSY-REAR | |
| 62-11 | 2***0 | COVER-TOP | |
| 62-12 | 2***0 | COVER-BOTTOM | |
| 62-13 | 2***0 | CAMERA & PCB ASSY | |
| 62-14 | 2***0 | GASKET | |
| 62-15 | 2***0 | LENS-WINDOW | |
| 62-16 | 2***0 | O-RING/LENS WINDOW | |
| 62-17 | 2***0 | O-RING-CAM | |
| 62-18 | 2***0 | NUT-VOLUME | |
| 62-19 | 2***0 | O-RING | |
| 62-2 | 2***0 | Bracket-Camera | |
| 62-20 | 2***0 | CABLE ASSY | |
| 62-3 | S***2 | SCREW-FLAT HD | |
| 8 | 2***0 | Cover-Batt Relay | |
| 9 | S***6 | BOLT-W/WASHER |
