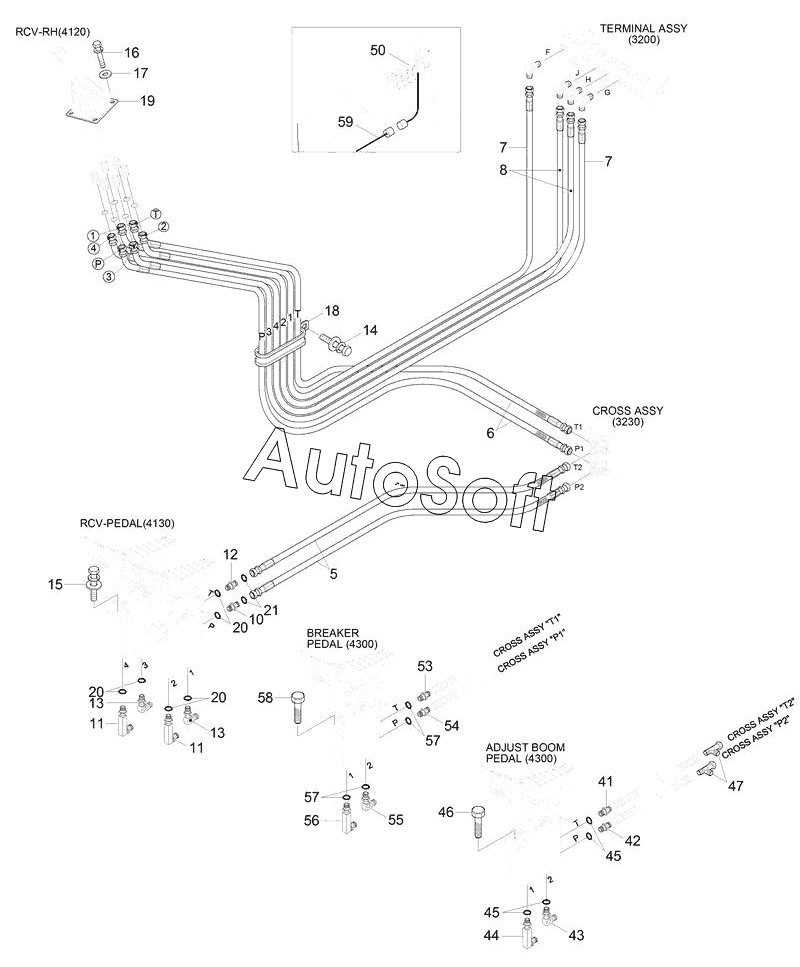

Каталог запасных частей к технике: Hyundai R180LC-9S (2013). PILOT HYD PIPING (BOTTOM 2)
5
6
7
7
8
10
11
11
12
13
13
14
15
16
17
18
19
20
20
20
21
46
47
50
59
58
57
57
56
55
54
53
45
45
44
43
42
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | X***8 | Hose Assy-Synf, Orfs | |
| 6 | X***3 | Hose Assy-Orfs 0x45 | |
| 7 | X***4 | Hose Assy-Orfs 0x45 | |
| 8 | X***6 | Hose Assy-Orfs 0x45 | |
| 10 | 3***0 | FILTER-LAST GUARD | |
| 11 | 3***0 | ELBOW-90,LONG | |
| 12 | X***1 | CONNECTOR-ORFS | |
| 13 | X***1 | ELBOW-90,ORFS | |
| 14 | S***6 | Bolt-W/Washer | |
| 15 | S***6 | BOLT-W/WASHER | |
| 16 | S***6 | BOLT-W/WASHER | |
| 17 | S***6 | Washer-Plain | |
| 18 | 3***2 | Clamp-Hose | |
| 19 | 3***1 | SHIM | |
| 20 | S***4 | O-RING | |
| 21 | S***1 | O-RING | |
| 41 | X***1 | CONNECTOR-ORFS | |
| 42 | 3***0 | FILTER-LAST GUARD | |
| 43 | X***1 | ELBOW-90,ORFS | |
| 44 | 3***0 | ELBOW-90,LONG | |
| 45 | S***4 | O-RING | |
| 46 | S***2 | Bolt-W/Washer | |
| 47 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 50 | 2***0 | Switch-Breaker | |
| 53 | X***1 | CONNECTOR-ORFS | |
| 54 | 3***0 | FILTER-LAST GUARD | |
| 55 | X***1 | ELBOW-90,ORFS | |
| 56 | 3***0 | ELBOW-90,LONG | |
| 57 | S***4 | O-RING | |
| 58 | S***2 | Bolt-W/Washer | |
| 59 | 2***0 | Harness-Ext |
