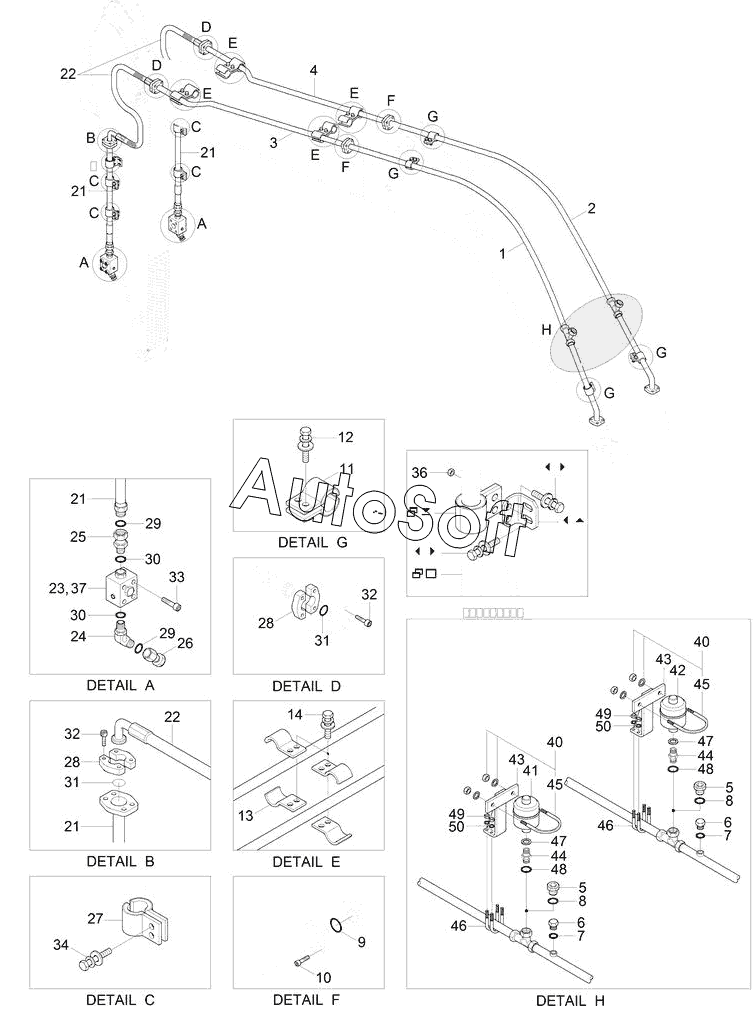

Каталог запасных частей к технике: Hyundai R180LC-9S (2013). ATTACH PIPING KIT (S & D/ACTING)
44
44
25
26
28
28
29
29
30
30
33
35
36
40
40
41
42
43
43
24
45
45
46
46
47
47
49
49
50
50
48
48
34
32
32
31
31
27
14
5
5
1
2
3
4
6
6
7
7
8
8
9
10
11
12
13
21
21
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-90310 | 3***0 | Boom Piping Kit | |
| 31Q5-90320 | 3***0 | Boom Piping Kit | |
| 31Q5-90410 | 3***0 | Arm Piping Kit | |
| 31Q5-90420 | 3***0 | Arm Piping Kit | |
| 31Q5-90430 | 3***0 | Arm Piping Kit | |
| 31Q5-91620 | 3***0 | Pipe Assy | |
| 31Q5-91630 | 3***0 | Pipe Assy | |
| P705-166332 | P***2 | Hose Assy-Flg 0x90 | |
| P705-166334 | P***4 | Hose Assy-Flg 0x90 | |
| 1 | 3***0 | Pipe Assy | |
| 2 | 3***0 | Pipe Assy | |
| 3 | 3***0 | Pipe Assy | |
| 4 | 3***0 | Pipe Assy | |
| 5 | P***5 | PLUG-HEX | |
| 6 | 3***0 | COUPLING-SCREW | |
| 7 | S***4 | O-RING | |
| 8 | S***4 | O-RING | |
| 9 | Y***4 | O-RING | |
| 10 | S***6 | BOLT-SOCKET | |
| 11 | 3***1 | CLAMP ASSY | |
| 12 | S***6 | BOLT-W/WASHER | |
| 13 | 3***0 | Clamp Assy-Pipe | |
| 14 | S***6 | BOLT-W/WASHER | |
| 21 | 3***0 | Pipe Assy | |
| 22 | P***8 | Hose Assy-Flg 0x90 | |
| 23 | 3***1 | Valve-Stop | |
| 24 | P***5 | Elbow-45 | |
| 25 | 3***0 | Adapter | |
| 26 | P***6 | Cap | |
| 27 | 3***1 | CLAMP ASSY | |
| 28 | P***4 | FLANGE-HYD,SPLIT | |
| 29 | S***4 | O-RING | |
| 30 | S***1 | O-RING | |
| 31 | Y***4 | O-RING | |
| 32 | S***6 | BOLT-SOCKET | |
| 33 | S***6 | BOLT-SOCKET | |
| 34 | S***6 | BOLT-W/WASHER | |
| 35 | S***B | Nut-Hex | |
| 36 | 3***0 | Bracket | |
| 40 | 3***0 | Accumulator Kit | |
| 41 | 3***0 | ACCUMULATOR | |
| 42 | 3***0 | ACCUMULATOR | |
| 43 | 3***0 | BRACKET-ACCUM | |
| 44 | 3***0 | CONNECTOR | |
| 45 | 3***0 | U-BOLT | |
| 46 | S***0 | U-Bolt | |
| 47 | 3***0 | SEAL | |
| 48 | S***4 | O-RING | |
| 49 | S***B | NUT-HEX | |
| 50 | S***B | WASHER-PLAIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
