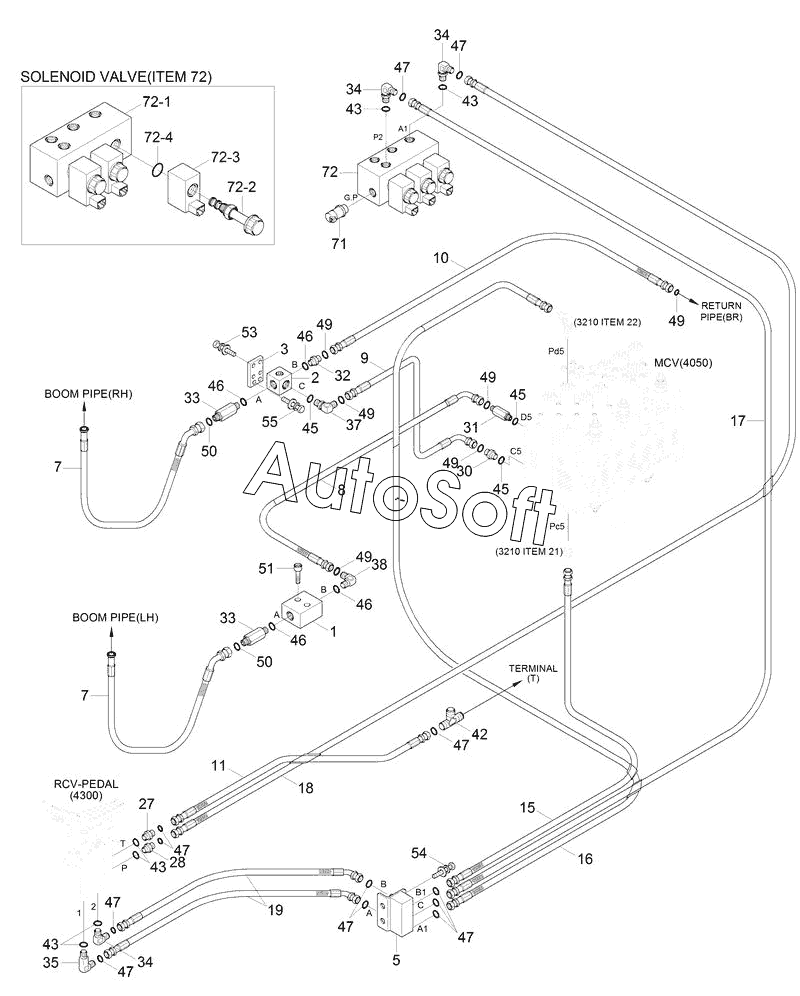

Каталог запасных частей к технике: Hyundai R180LC-9S (2013). DOUBLE ACTING MAIN PIPING KIT 1
1
2
3
5
7
7
8
9
10
11
15
16
17
18
19
27
28
30
31
32
33
33
34
34
34
35
37
38
42
43
43
43
43
45
45
45
46
46
46
46
47
47
47
47
47
47
47
47
49
49
49
49
49
49
50
50
51
53
54
55
71
72
72
72-1
72-2
72-3
72-4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-90210 | 3***0 | D/Act Main Piping Kit | |
| 1 | 3***0 | Block-Hose Joint | |
| 10 | P***9 | Hose Assy-Orfs 0x45 | |
| 11 | P***0 | Hose Assy-Orfs 0x0 | |
| 15 | P***8 | Hose Assy-Orfs 0x0 | |
| 16 | P***8 | Hose Assy-Orfs 0x0 | |
| 17 | P***2 | Hose Assy-Orfs 0x0 | |
| 18 | P***2 | Hose Assy-Orfs 0x0 | |
| 19 | P***2 | Hose Assy-Orfs 0x45 | |
| 2 | 3***0 | Joint-3 Way | |
| 27 | X***1 | CONNECTOR-ORFS | |
| 28 | 3***0 | FILTER-LAST GUARD | |
| 3 | 3***0 | BRACKET-3 WAY JOINT | |
| 30 | X***4 | CONNECTOR-ORFS | |
| 31 | X***3 | Connector-Long, Orfs | |
| 32 | 3***0 | Connector | |
| 33 | X***6 | Connector-Long, Orfs | |
| 34 | X***1 | ELBOW-90,ORFS | |
| 35 | 3***0 | ELBOW-90,LONG | |
| 37 | X***4 | ELBOW-90,ORFS | |
| 38 | X***8 | Elbow-90, Orfs | |
| 42 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 43 | S***4 | O-RING | |
| 45 | S***4 | O-RING | |
| 46 | S***4 | O-RING | |
| 47 | S***1 | O-RING | |
| 49 | S***1 | O-RING | |
| 5 | 3***0 | 5-SHUTTLE ASSY | |
| 50 | S***1 | O-RING | |
| 51 | S***6 | Bolt-Socket | |
| 53 | S***6 | BOLT-W/WASHER | |
| 54 | S***6 | BOLT-W/WASHER | |
| 55 | S***6 | BOLT-W/WASHER | |
| 7 | P***4 | Hose Assy-Orfs 0x45 | |
| 71 | 3***0 | SENSOR-PRESSURE | |
| 72 | 3***0 | VALVE-SOLENOID | |
| 72-1 | 3***0 | MANIFOLD | |
| 72-2 | X***6 | Solenoid Valve | |
| 72-3 | X***0 | Coil-2 | |
| 72-4 | 2***0 | SEAL | |
| 8 | P***9 | Hose Assy-Orfs 0x90 | |
| 9 | P***3 | Hose Assy-Orfs 0x45 |
