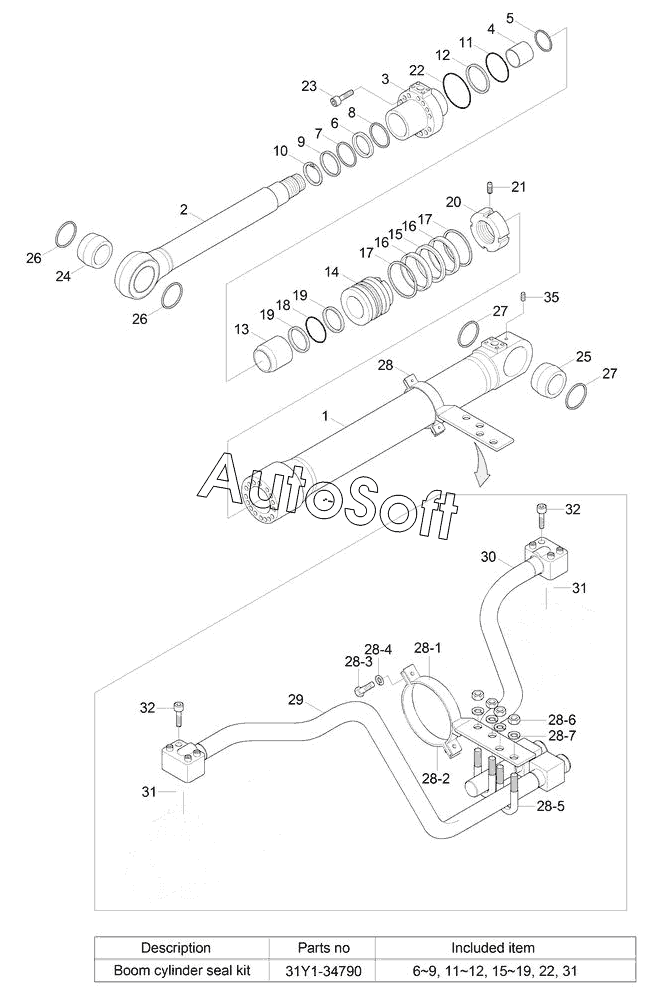

Каталог запасных частей к технике: Hyundai R180LC-9S (2013). BOOM CYLINDER
28-7
1
2
3
4
5
10
13
14
20
21
23
24
25
26
26
27
27
28
28-1
28-2
28-3
28-4
28-5
28-6
29
30
32
32
35
K
K6
K7
K8
K9
K11
K12
K15
K16
K16
K17
K17
K18
K19
K19
K22
K31
K31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-50112 | 3***2 | Boom Cylinder-Lh | |
| 31Q5-50122 | 3***2 | Boom Cylinder-Rh | |
| 31Y1-34611 | 3***1 | Boom Cyl Sub Assy | |
| 31Y1-34740 | 3***0 | Band Assy-Rh | |
| 31Y1-34760 | 3***0 | Band Sub Assy-Rh | |
| 31Y1-34781 | 3***1 | Pipe Assy-R, Rh | |
| 31Y1-37800 | 3***0 | Pipe Assy-B, Rh | |
| 1 | 3***0 | Tube Assy | |
| 10 | Y***0 | Ring-Snap | |
| 13 | 3***1 | Ring-Cushion | |
| 14 | 3***0 | Piston | |
| 2 | 3***1 | Rod Assy | |
| 20 | 3***0 | Nut-Lock | |
| 21 | S***4 | Screw-Set | |
| 23 | S***4 | Bolt-Socket | |
| 24 | 6***0 | Bushing-Pin | |
| 25 | 6***0 | Bushing-Pin | |
| 26 | Y***0 | Seal-Dust, Dli, Kpu | |
| 27 | Y***0 | Seal-Dust, Dli, Kpu | |
| 28 | 3***0 | Band Assy-Lh | |
| 28-1 | 3***0 | Band Sub Assy-Lh | |
| 28-2 | 3***0 | Band | |
| 28-3 | S***2 | BOLT-HEX | |
| 28-4 | S***2 | WASHER-SPRING | |
| 28-5 | S***8 | U-Bolt | |
| 28-6 | S***2 | NUT-HEX | |
| 28-7 | S***2 | WASHER-SPRING | |
| 29 | 3***1 | Pipe Assy-R, Lh | |
| 3 | 3***0 | Gland | |
| 30 | 3***0 | Pipe Assy-B, Lh | |
| 32 | S***4 | Bolt-Socket | |
| 35 | P***1 | Plug-Hex | |
| 4 | S***0 | Bushing-Dd2 | |
| 5 | Y***0 | Ring-Snap | |
| K | 3***0 | Seal Kit | |
| K11 | S***4 | O-Ring | |
| K12 | S***3 | Ring-Back Up | |
| K15 | Y***2 | Seal-Piston | |
| K16 | Y***3 | Ring-Wear | |
| K17 | Y***0 | Ring-Dust | |
| K18 | S***4 | O-Ring | |
| K19 | S***3 | Ring-Back Up | |
| K22 | S***4 | O-Ring | |
| K31 | Y***4 | O-RING | |
| K6 | Y***3 | Seal-Rod | |
| K7 | Y***0 | Ring-Back Up | |
| K8 | Y***2 | Ring-Buffer | |
| K9 | Y***1 | Wiper-Dust |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
