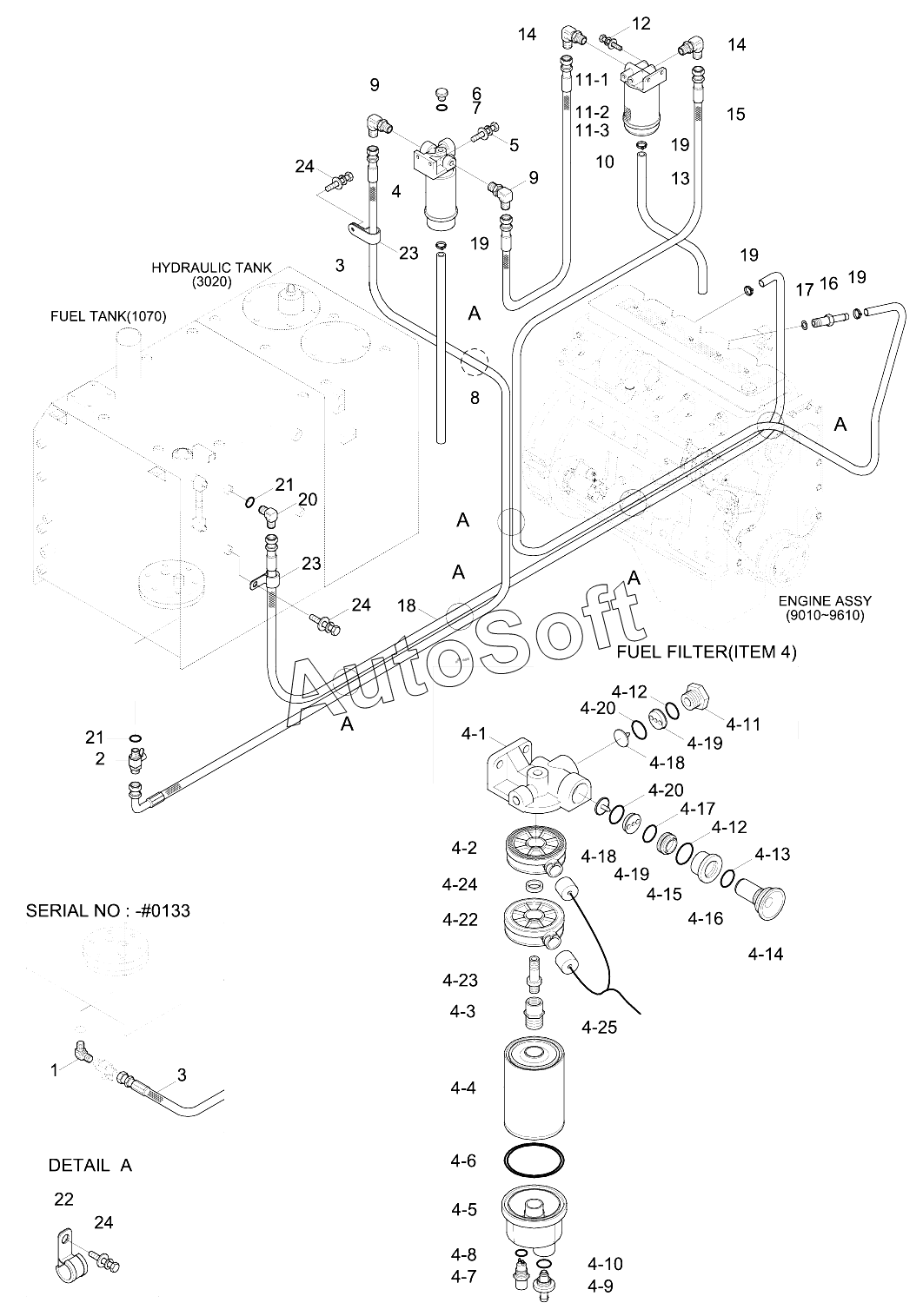

Каталог запасных частей к технике: Hyundai R210LC-9 (2013). FUEL SYSTEM (WITH PREFILTER)
1
2
3
3
4
4-1
4-2
4-3
4-4
4-5
4-6
4-7
4-8
4-9
4-10
4-23
4-24
4-25
5
6
7
8
9
9
10
11
11-1
11-2
11-3
12
13
14
14
15
16
17
18
19
19
19
19
20
21
21
22
23
23
24
24
24
4-11
4-12
4-12
4-13
4-14
4-15
4-16
4-17
4-18
4-18
4-19
4-19
4-20
4-20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11N8-57020 | 1***0 | Hose-Fuel Filler | |
| 11NA-71041 | 1***1 | ELEMENT ASSY | |
| 11NA-72010 | 1***0 | Element Assy-F/Filter | |
| 11NA-72011 | 1***1 | Element Assy-F/Filter | |
| 11NA-73000 | 1***0 | FUEL FILTER & W/S ASSY | |
| 1 | 1***0 | Elbow-90 | |
| 10 | 1***0 | Hose-Fuel | |
| 11 | 1***0 | Prefilter Assy | |
| 11-1 | 1***0 | Head-Filter | |
| 11-2 | 1***0 | Element Assy-F/Filter | |
| 11-3 | 1***0 | Bowl Assy-W/Knob | |
| 12 | S***6 | BOLT-W/WASHER | |
| 13 | 1***0 | Hose-Drain | |
| 14 | 1***0 | Elbow-90 | |
| 15 | 1***0 | Hose-Fuel | |
| 16 | 1***0 | Connector | |
| 17 | P***0 | Washer-Copper | |
| 18 | 1***0 | Hose Assy-Fuel | |
| 19 | S***0 | CLAMP-HOSE,S/DRIVE | |
| 2 | 1***0 | VALVE-FUEL CUT | |
| 20 | P***3 | ELBOW-90 | |
| 21 | S***4 | O-RING | |
| 22 | 3***0 | CLAMP-TUBE | |
| 23 | 3***0 | CLAMP-TUBE INS | |
| 24 | S***6 | BOLT-W/WASHER | |
| 3 | 1***0 | Hose-Fuel | |
| 4 | 1***0 | Fuel Filter & W/S Assy | |
| 4-1 | 1***0 | HEAD-FILTER | |
| 4-10 | 1***0 | O-RING | |
| 4-11 | 1***0 | PLUG-SCREW | |
| 4-12 | 1***0 | O-RING | |
| 4-13 | 1***0 | O-RING | |
| 4-14 | 1***0 | PUMP-BODY PRIMING | |
| 4-15 | 1***0 | PUMP-HEAD | |
| 4-16 | 1***0 | HOLDER | |
| 4-17 | 1***0 | O-RING | |
| 4-18 | 1***0 | PLATE-VALVE | |
| 4-19 | 1***0 | FRAME-VALVE | |
| 4-2 | 1***0 | HEATER-FUEL | |
| 4-20 | 1***0 | O-RING | |
| 4-23 | 1***0 | CONNECTOR | |
| 4-24 | 1***0 | SPACER | |
| 4-25 | 2***0 | HARNESS-FUEL WARMER | |
| 4-3 | 1***0 | CONNECTOR | |
| 4-4 | 1***0 | Element Assy | |
| 4-5 | 1***0 | BOWL-CLEAR | |
| 4-6 | 1***0 | O-RING | |
| 4-7 | 1***0 | SENSOR | |
| 4-8 | 1***0 | O-RING | |
| 4-9 | 1***0 | VALVE-SCREW | |
| 5 | S***6 | BOLT-W/WASHER | |
| 6 | P***0 | PLUG-HEX | |
| 7 | Y***1 | O-RING | |
| 8 | 1***0 | Hose Assy | |
| 9 | 1***0 | ELBOW-90 |
