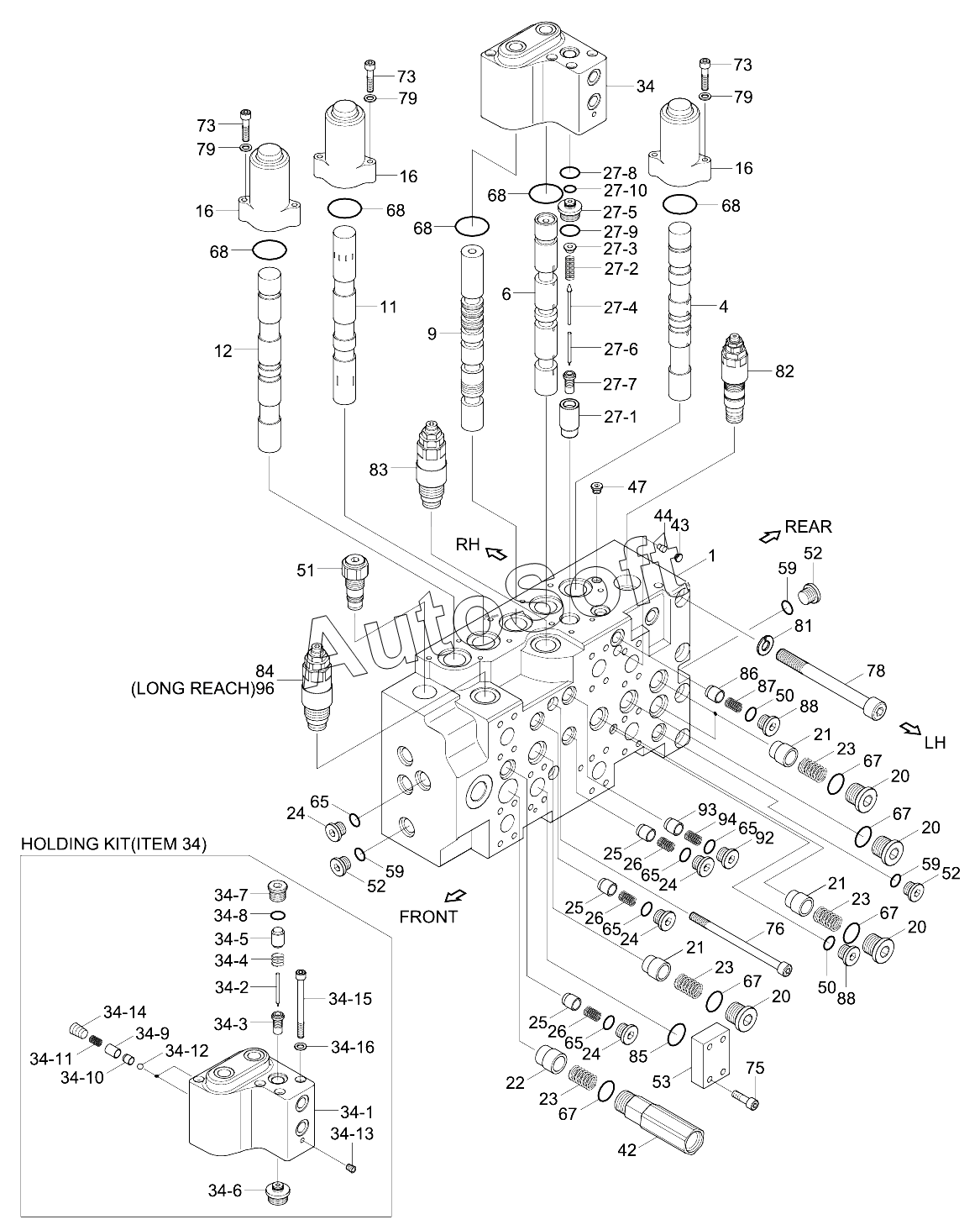

Каталог запасных частей к технике: Hyundai R210LC-9 (2013). MAIN CONTROL VALVE (1/5, TYPE 2)
4
6
9
11
12
16
16
16
20
20
20
20
21
21
21
22
23
23
23
23
24
24
24
24
25
25
25
26
26
26
27-1
27-2
27-3
27-4
27-5
27-6
27-7
27-8
27-9
27-10
34
34-1
34-2
34-3
34-4
34-5
34-6
34-7
34-8
34-13
34-15
34-16
42
43
44
50
50
51
52
52
52
53
59
59
59
65
65
65
65
65
67
67
67
67
67
68
68
68
68
68
73
73
73
75
81
82
83
84
85
86
87
88
88
92
93
94
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q6-19110P | 3***P | Main Control Valve | |
| 31Q6-19111P | 3***P | Main Control Valve | |
| 31Q6-19310P | 3***P | Main Control Valve | |
| XKBF-00428 | X***8 | Relief Valve-Overload | |
| XKBF-00895 | X***5 | Main Relief Valve | |
| XKBF-01444 | X***4 | SPOOL-ARM 2 | |
| XKBF-01582 | X***2 | Relief Valve-Overload | |
| XKBF-01589 | X***9 | Spool-Boom 1 | |
| 11 | X***6 | SPOOL-ARM REGEN | |
| 12 | X***0 | Spool-Bucket | |
| 16 | X***9 | COVER B1-PILOT | |
| 20 | X***3 | PLUG | |
| 21 | X***6 | POPPET 1 | |
| 22 | X***6 | Poppet | |
| 23 | X***0 | SPRING 1 | |
| 24 | X***2 | Plug | |
| 25 | X***0 | POPPET 2 | |
| 26 | X***1 | SPRING 2 | |
| 27 | X***2 | HOLDING KIT-B | |
| 27-1 | X***7 | POPPET-LOCK VALVE | |
| 27-10 | X***2 | Ring-Back Up | |
| 27-2 | X***0 | SPRING-POPPET SIGNAL | |
| 27-3 | X***6 | GUIDE-POPPET | |
| 27-4 | X***8 | POPPET-PILOT | |
| 27-5 | X***9 | SEAT-POPPET | |
| 27-6 | X***3 | C-RING | |
| 27-7 | X***5 | RESTRICTOR-LOCK VLV | |
| 27-8 | X***8 | O-RING | |
| 27-9 | X***3 | O-Ring | |
| 34 | X***6 | HOLDING KIT-A2 | |
| 34-1 | X***7 | BLOCK P1-HOLDING | |
| 34-13 | X***1 | Plug | |
| 34-15 | X***5 | BOLT-SOCKET | |
| 34-16 | X***5 | WASHER | |
| 34-2 | X***0 | PISTON 1 | |
| 34-3 | X***7 | GUIDE-POPPET | |
| 34-4 | X***2 | SPRING 1 | |
| 34-5 | X***3 | PISTON 2 | |
| 34-6 | X***8 | PLUG | |
| 34-7 | X***8 | PLUG | |
| 34-8 | X***9 | O-Ring | |
| 4 | X***2 | Spool-Travel | |
| 42 | X***8 | CHECK VALVE ASSY | |
| 43 | X***9 | Orifice-Signal | |
| 44 | X***2 | Filter-Coin Type | |
| 50 | X***5 | O-Ring | |
| 51 | X***4 | Control Vlv-Negative | |
| 52 | X***3 | Plug | |
| 53 | X***6 | FLANGE | |
| 59 | X***0 | O-RING | |
| 6 | X***8 | Spool-Boom 1 | |
| 65 | X***2 | O-Ring | |
| 67 | X***4 | O-RING | |
| 68 | X***6 | O-RING | |
| 73 | X***4 | BOLT-SOCKET | |
| 75 | X***6 | BOLT-SOCKET | |
| 81 | X***7 | WASHER-SPRING | |
| 82 | X***1 | Main Relief Valve | |
| 83 | X***2 | RELIEF VALVE-OVERLOAD | |
| 84 | X***3 | RELIEF VALVE-OVERLOAD | |
| 85 | X***4 | O-RING | |
| 86 | X***2 | Poppet-Check | |
| 87 | X***3 | Spring-Check | |
| 88 | X***5 | Plug | |
| 9 | X***7 | Spool-Arm 2 | |
| 92 | X***3 | PLUG | |
| 93 | X***2 | POPPET | |
| 94 | X***1 | SPRING | |
| 96 | X***2 | Relief Valve-Overload | |
| N1 | X***8 | HOUSING-P1 | |
| N76 | X***7 | BOLT-SOCKET | |
| N78 | X***9 | BOLT-SOCKET |
