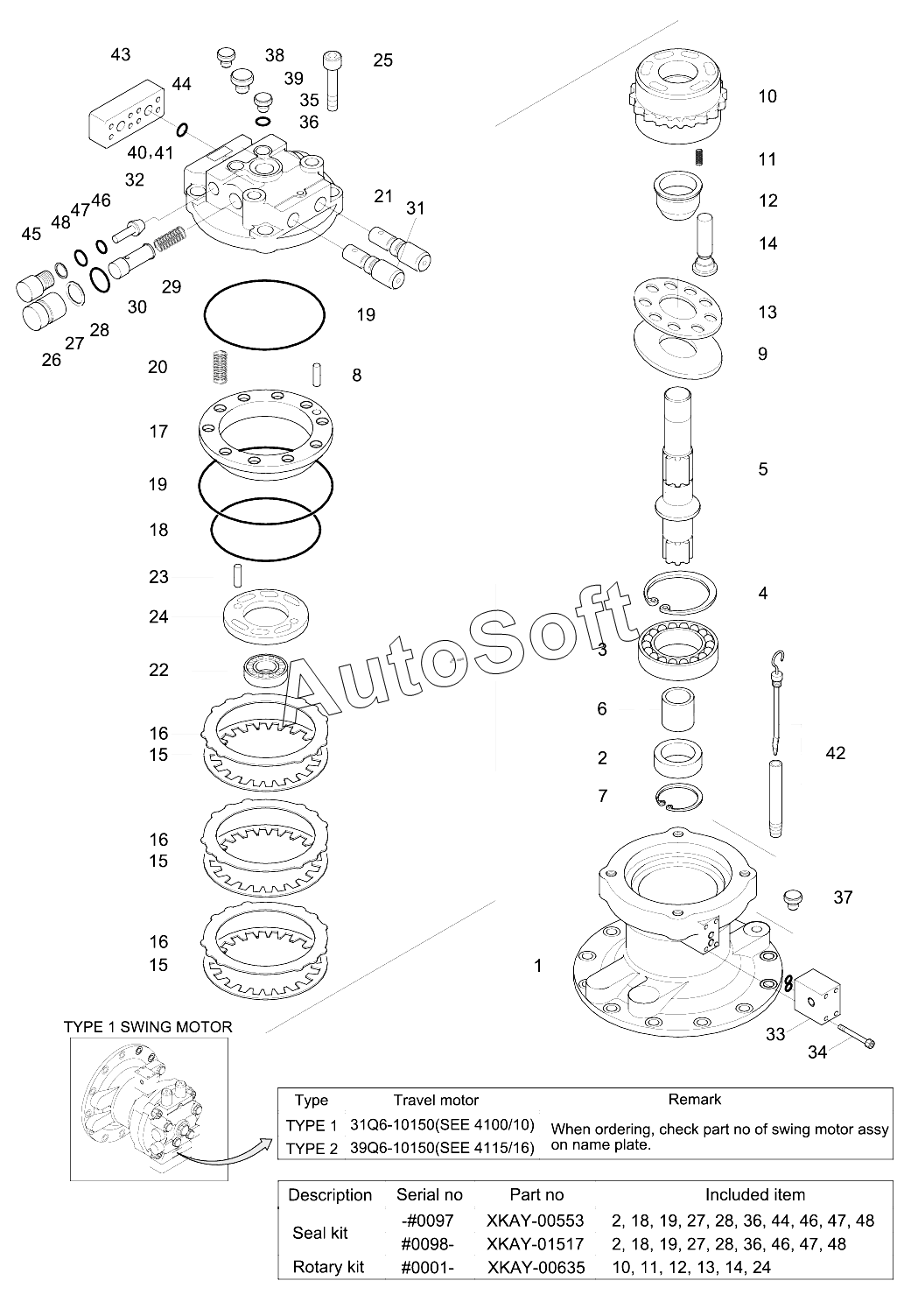

Каталог запасных частей к технике: Hyundai R210LC-9 (2013). SWING MOTOR (TYPE 1)
1
3
4
5
6
7
8
9
15
15
15
16
16
16
17
20
21
22
23
24
25
26
29
30
31
32
33
34
35
37
38
39
40
41
42
43
45
A
K
K
K2
K18
K19
K19
K27
K28
K36
K44
K46
K47
K48
N10
N11
N12
N13
N14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q6-10130 | 3***0 | Swing Motor Unit | |
| 31Q6-10131 | 3***1 | Swing Motor Unit | |
| XKAY-01470 | X***0 | TIME DELAY VALVE ASSY | |
| XKAY-01518 | X***8 | Name Plate | |
| 1 | X***7 | Body | |
| 15 | X***7 | Plate-Friction | |
| 16 | X***8 | Plate | |
| 17 | X***2 | Piston-Brake | |
| 20 | X***1 | Spring | |
| 21 | X***0 | Cover-Rear | |
| 22 | X***3 | Bearing-Needle | |
| 23 | X***2 | Pin | |
| 24 | X***4 | Plate-Valve | |
| 25 | X***6 | Bolt-Wrench | |
| 26 | X***9 | Plug | |
| 29 | X***1 | Spring | |
| 3 | X***2 | Bearing-Roller | |
| 30 | X***2 | Check | |
| 31 | X***6 | Relief Valve Assy | |
| 32 | X***4 | Reactionless Vlv Assy | |
| 33 | X***5 | Time Delay Valve Assy | |
| 34 | X***9 | BOLT-WRENCH | |
| 35 | X***0 | PLUG | |
| 37 | X***0 | Plug | |
| 38 | X***5 | PLUG | |
| 39 | X***8 | PLUG | |
| 4 | X***3 | RING-SNAP | |
| 40 | X***9 | Name Plate | |
| 41 | X***7 | Rivet | |
| 42 | X***6 | Gauge-Level | |
| 42-1 | X***8 | PLUG | |
| 43 | X***1 | Flange | |
| 45 | X***2 | Plug | |
| 5 | X***4 | Shaft | |
| 6 | X***5 | Bushing | |
| 7 | X***6 | Ring-Stop | |
| 8 | X***5 | Pin | |
| 9 | X***7 | Plate-Shoe | |
| A | X***5 | Rotary Kit | |
| A-A | X***4 | Cylinder Block Kit | |
| A-B | X***2 | Retainer Kit | |
| A-C | X***5 | Piston Kit | |
| K | X***3 | Seal Kit | |
| K | X***7 | Seal Kit | |
| K18 | X***8 | O-Ring | |
| K19 | X***0 | O-Ring | |
| K2 | X***1 | Seal-Oil | |
| K27 | X***1 | Ring-Back Up | |
| K28 | X***0 | O-Ring | |
| K36 | X***1 | O-RING | |
| K44 | X***2 | O-Ring | |
| K46 | X***4 | O-Ring | |
| K47 | X***7 | O-RING | |
| K48 | X***5 | Ring-Back Up | |
| N10 | X***3 | Block-Cylinder | |
| N11 | X***1 | Spring | |
| N12 | X***3 | Guide-Ball | |
| N13 | X***4 | Plate-Set | |
| N14 | X***6 | Piston Assy |
