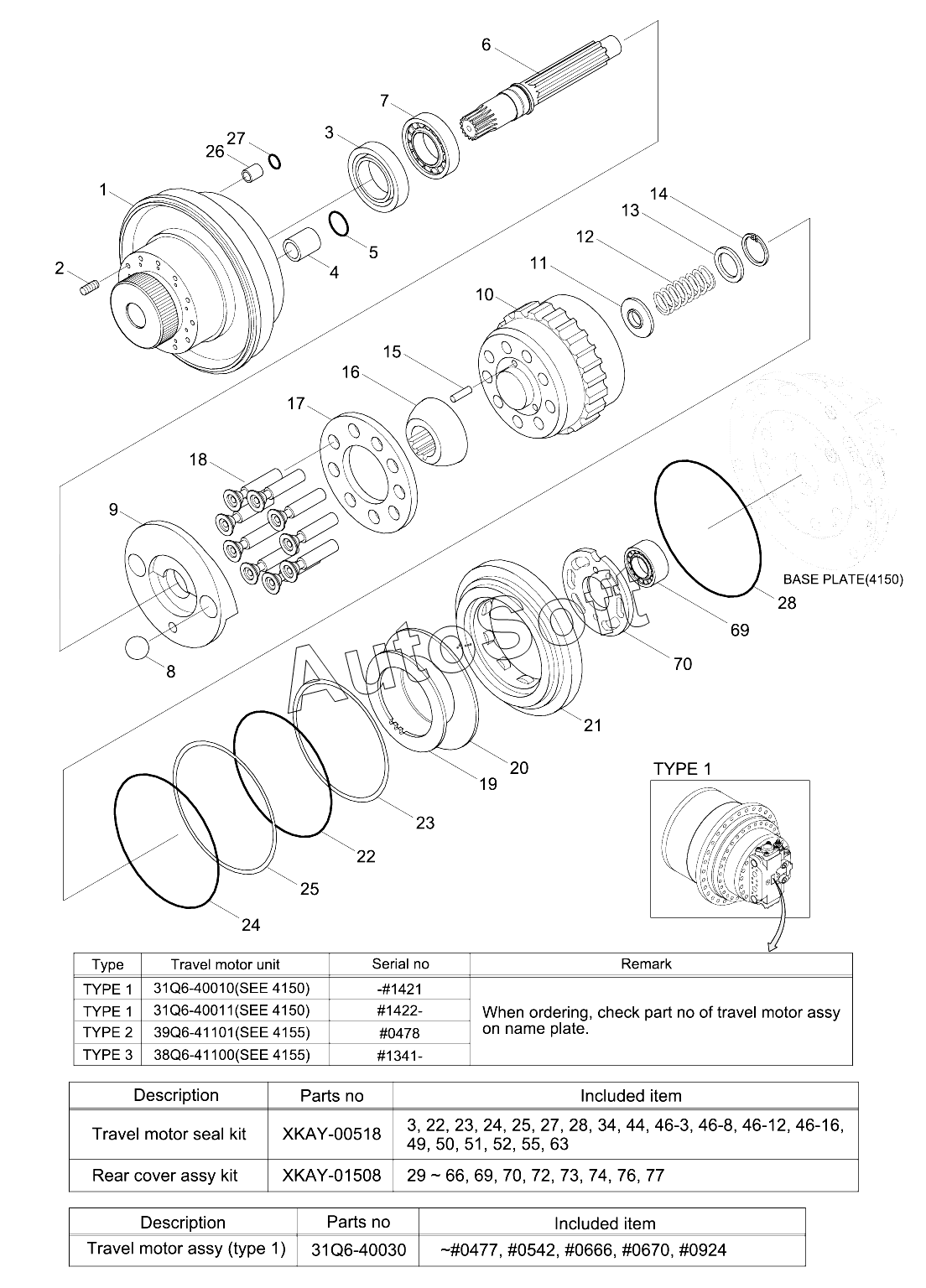

Каталог запасных частей к технике: Hyundai R210LC-9 (2013). TRAVEL MOTOR (2/2, TYPE 1, -#0477)
1
2
6
7
8
9
11
12
13
14
15
16
17
19
20
21
26
69
70
K3
K22
K23
K24
K25
K27
K28
N4
N5
N10
N18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | X***2 | Casing-Shaft | |
| 11 | X***5 | Seat-Spring | |
| 12 | X***6 | Spring | |
| 13 | X***7 | Plate-End | |
| 14 | X***8 | Ring-Snap | |
| 15 | X***9 | Pin | |
| 16 | X***1 | Guide-Ball | |
| 17 | X***2 | Plate-Set | |
| 19 | X***5 | Plate-Friction | |
| 2 | X***3 | Plug | |
| 20 | X***6 | Plate | |
| 21 | X***7 | Piston-Parking | |
| 26 | X***2 | Orifice | |
| 6 | X***8 | Shaft | |
| 69 | X***3 | Bearing | |
| 7 | X***9 | Bearing | |
| 70 | X***7 | Plate-Valve | |
| 8 | X***0 | Ball-Steel | |
| 9 | X***1 | Plate-Swash | |
| A | X***5 | Swash Piston Kit | |
| B | X***4 | Rotary Kit | |
| B-A | X***5 | Cylinder Block Kit | |
| B-B | X***0 | Retainer Kit | |
| B-C | X***3 | Piston Kit | |
| K22 | X***8 | O-Ring | |
| K23 | X***9 | Ring-Back Up | |
| K24 | X***0 | O-Ring | |
| K25 | X***1 | Ring-Back Up | |
| K27 | X***3 | O-Ring | |
| K28 | X***4 | O-Ring | |
| K3 | X***4 | Seal-Oil | |
| N10 | X***6 | Cylinder Block | |
| N18 | X***4 | Piston Assy | |
| N4 | X***6 | Swash Piston | |
| N5 | X***7 | Ring-Piston |
