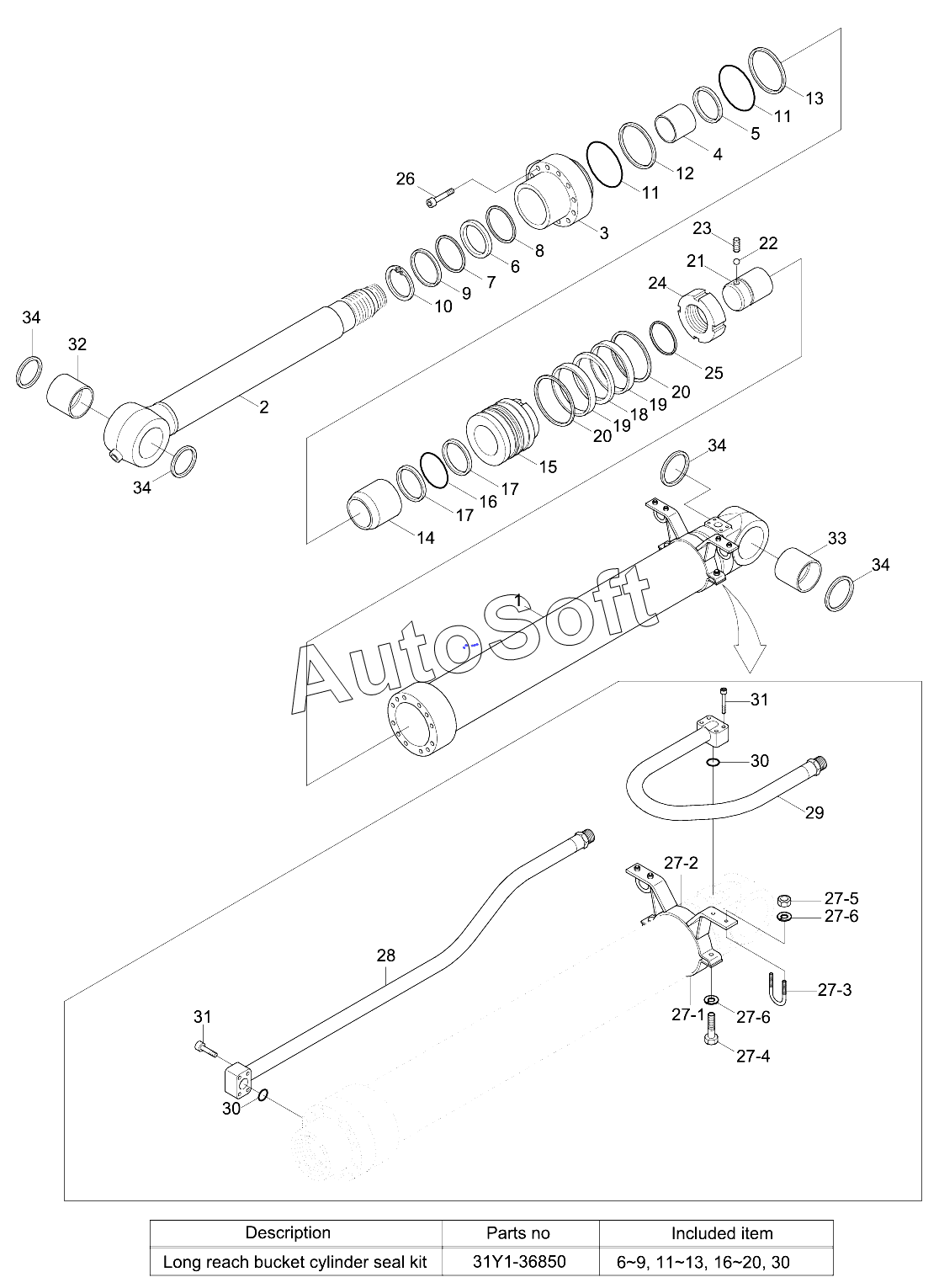

Каталог запасных частей к технике: Hyundai R210LC-9 (2013). BUCKET CYLINDER (L/REACH, #0086-)
1
2
3
4
5
10
14
15
21
22
23
24
25
26
27
27-1
27-2
27-3
27-4
27-5
27-6
27-6
28
29
31
31
32
33
34
34
34
34
K
K6
K7
K8
K9
K11
K11
K12
K13
K16
K17
K17
K18
K19
K19
K20
K20
K30
K30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q6-66100 | 3***0 | Bucket Cylinder Assy | |
| 31Y1-36790 | 3***0 | Bucket Cyl Sub Assy | |
| 1 | 3***0 | Tube Assy | |
| 10 | Y***0 | Ring-Snap | |
| 14 | 3***0 | Ring-Cushion | |
| 15 | 3***0 | Piston | |
| 2 | 3***0 | Rod Assy | |
| 21 | 3***0 | Spear-Cushion | |
| 22 | Y***1 | Ball-Steel | |
| 23 | S***4 | Screw-Set | |
| 24 | 3***3 | Nut-Lock | |
| 25 | 3***1 | Washer-Lock | |
| 26 | S***4 | Bolt-Socket | |
| 27 | 3***2 | Band Assy | |
| 27-1 | 3***2 | Band Sub Assy | |
| 27-2 | 3***0 | Band | |
| 27-3 | S***0 | U-Bolt | |
| 27-4 | S***2 | BOLT-HEX | |
| 27-5 | S***2 | Nut-Hexagon Head | |
| 27-6 | S***2 | WASHER-SPRING | |
| 28 | 3***0 | Pipe Assy-R | |
| 29 | 3***0 | Pipr Assy-B | |
| 3 | 3***0 | Gland | |
| 31 | S***4 | Bolt-Socket | |
| 32 | 6***0 | Bushing-Pin | |
| 33 | 6***0 | Bushing-Pin | |
| 34 | Y***0 | Seal-Dust, Dli, Kpu | |
| 4 | S***0 | Bushing-Dd2 | |
| 5 | Y***0 | Ring-Snap | |
| K | 3***0 | Seal Kit | |
| K11 | S***4 | O-Ring | |
| K12 | S***2 | Ring-Back Up | |
| K13 | S***3 | Ring-Back Up | |
| K16 | S***4 | O-Ring | |
| K17 | S***3 | Ring-Back Up | |
| K18 | Y***0 | Seal-Piston | |
| K19 | Y***0 | Ring-Wear | |
| K20 | Y***0 | Ring-Dust | |
| K30 | Y***4 | O-Ring | |
| K6 | Y***1 | Seal-Rod | |
| K7 | Y***0 | Ring-Back Up | |
| K8 | Y***1 | Ring-Buffer | |
| K9 | Y***1 | Wiper-Dust |
