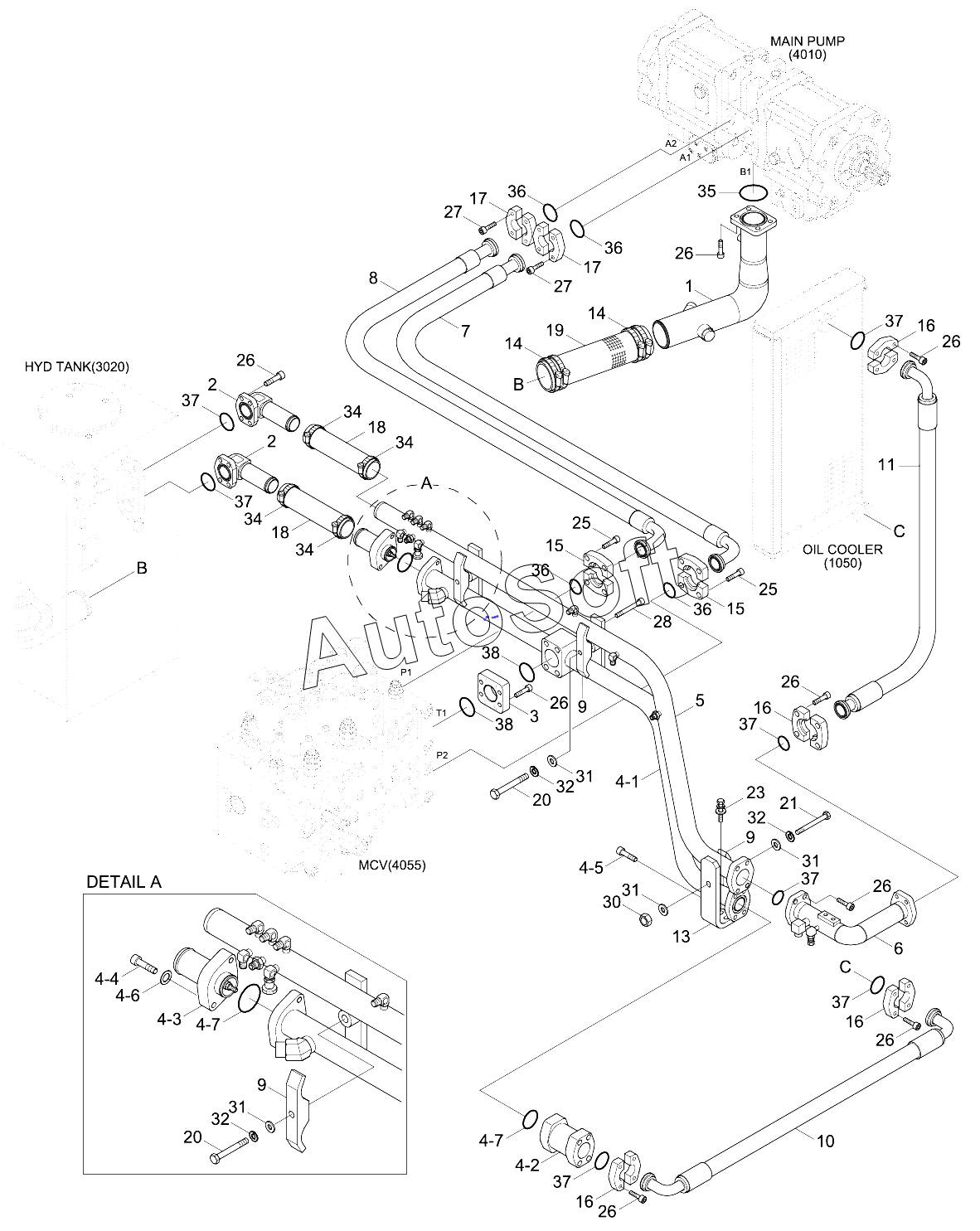

Каталог запасных частей к технике: Hyundai R210LC-9 (2013). UPPER HYD PIPING (BASE,#0469-, MCV TYPE2)
31
31
31
31
37
37
37
37
37
37
37
26
26
26
26
26
26
26
26
1
2
2
3
4-1
4-2
4-3
4-4
4-5
4-6
4-7
4-7
5
6
7
8
9
9
9
10
11
13
14
14
15
15
16
16
16
16
17
17
18
18
19
20
20
21
23
25
25
27
27
28
30
32
32
32
34
34
34
34
35
36
36
36
36
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Pipe Assy | |
| 10 | 3***1 | Hose Assy-Flg | |
| 11 | 3***1 | Hose Assy-Flg 0x90 | |
| 13 | 3***1 | Bracket | |
| 14 | 3***0 | Clamp-Hose, Wire Type | |
| 15 | P***4 | FLANGE-HYD,SPLIT | |
| 16 | P***7 | FLANGE-HYD,SPLIT | |
| 17 | P***5 | FLANGE-SPLIT | |
| 18 | 3***0 | HOSE-RUBBER | |
| 19 | P***0 | Hose-Rubber | |
| 2 | 3***1 | PIPE WA-RETURN | |
| 20 | S***6 | Bolt-Hex | |
| 21 | S***6 | BOLT-HEX | |
| 23 | S***6 | BOLT-W/WASHER | |
| 25 | S***6 | BOLT-SOCKET | |
| 26 | S***6 | BOLT-SOCKET | |
| 27 | S***6 | BOLT-SOCKET | |
| 28 | S***6 | BOLT-SOCKET | |
| 3 | 3***0 | FLANGE | |
| 30 | S***B | NUT-HEX | |
| 31 | S***B | WASHER-PLAIN | |
| 32 | S***6 | WASHER-SPRING | |
| 34 | S***6 | Clamp-Hose, Wire Type | |
| 35 | S***1 | O-Ring | |
| 36 | Y***4 | O-RING | |
| 37 | Y***4 | O-Ring | |
| 38 | Y***4 | O-RING | |
| 4 | 3***0 | Pipe Sub Assy-Return | |
| 4-1 | 3***0 | Pipe Assy | |
| 4-2 | 3***0 | CHECK VALVE-RETURN | |
| 4-3 | 3***1 | Check Valve | |
| 4-4 | S***6 | Bolt-Socket | |
| 4-5 | S***6 | BOLT-SOCKET | |
| 4-6 | S***B | WASHER-PLAIN | |
| 4-7 | Y***4 | O-Ring | |
| 5 | 3***1 | Pipe Wa-Return | |
| 6 | 3***1 | Pipe Wa-Return | |
| 7 | 3***1 | Hose Assy | |
| 8 | 3***1 | Hose Assy | |
| 9 | 3***0 | CLAMP-PIPE |
