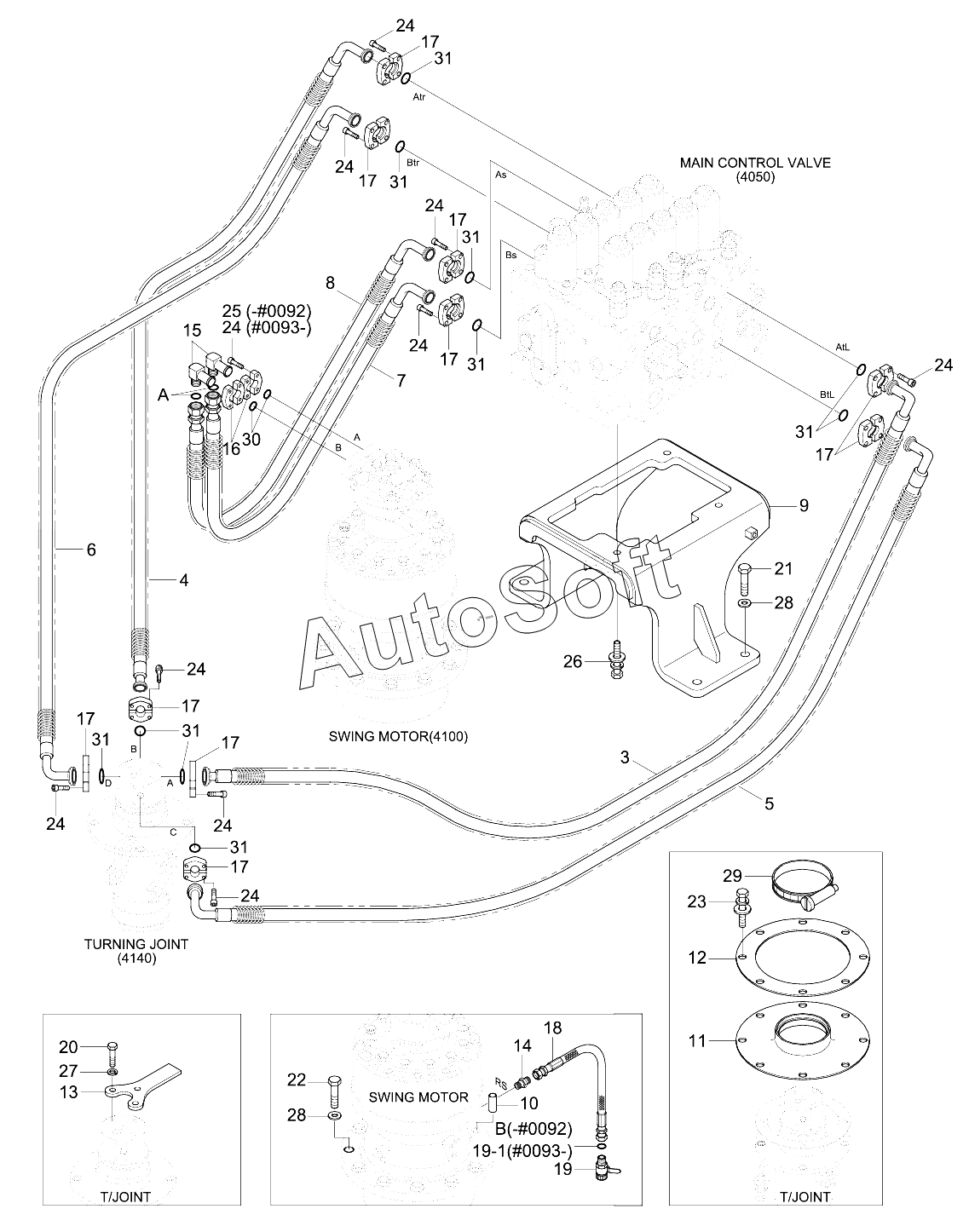

Каталог запасных частей к технике: Hyundai R210LC-9 (2013). UPPER HYD PIPING (TRAVEL, MCV TYPE1)
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
17
17
17
17
17
18
19
19-1
20
21
22
23
24
24
24
24
24
24
24
24
24
24
25
26
27
28
28
29
30
31
31
31
31
31
31
31
31
A
B
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31N8-11312 | 3***2 | Elbow-90 | |
| 31Q6-12270 | 3***0 | Hose Assy | |
| 31Q6-12430 | 3***0 | Hose Assy-Drain | |
| 31Q9-11600 | 3***0 | VALVE-DRAIN | |
| X500-430003 | X***3 | CONNECTOR-ORFS | |
| 10 | 3***9 | Pin-Dowel | |
| 11 | 3***1 | RUBBER-T/JOINT | |
| 12 | 3***1 | COVER-T/JOINT | |
| 13 | 3***1 | BRACKET-T/JOINT | |
| 14 | 3***0 | Connector-Orfs | |
| 15 | 3***2 | Elbow-90,Orfs | |
| 16 | P***2 | FLANGE-HYD,SPLIT | |
| 17 | P***4 | FLANGE-HYD,SPLIT | |
| 18 | P***0 | Hose Assy-Orfs 0x0 | |
| 19 | 3***0 | Valve-Drain | |
| 19-1 | S***1 | O-RING | |
| 20 | S***6 | BOLT-HEX | |
| 21 | S***D | BOLT-HEX | |
| 22 | S***D | BOLT-HEX | |
| 23 | S***6 | BOLT-W/WASHER | |
| 24 | S***6 | BOLT-SOCKET | |
| 25 | S***6 | BOLT-SOCKET | |
| 26 | S***6 | BOLT-W/WASHER | |
| 27 | S***6 | WASHER-SPRING | |
| 28 | S***6 | WASHER-HARDENED | |
| 29 | S***0 | CLAMP-HOSE | |
| 3 | 3***0 | Hose Assy | |
| 30 | Y***4 | O-RING | |
| 31 | Y***4 | O-RING | |
| 4 | 3***0 | Hose Assy | |
| 5 | 3***0 | Hose Assy | |
| 6 | 3***0 | Hose Assy | |
| 7 | 3***0 | Hose Assy | |
| 8 | 3***0 | Hose Assy | |
| 9 | 3***1 | Bracket-Mcv Mtg | |
| A | S***1 | O-RING | |
| B | S***1 | O-RING |
