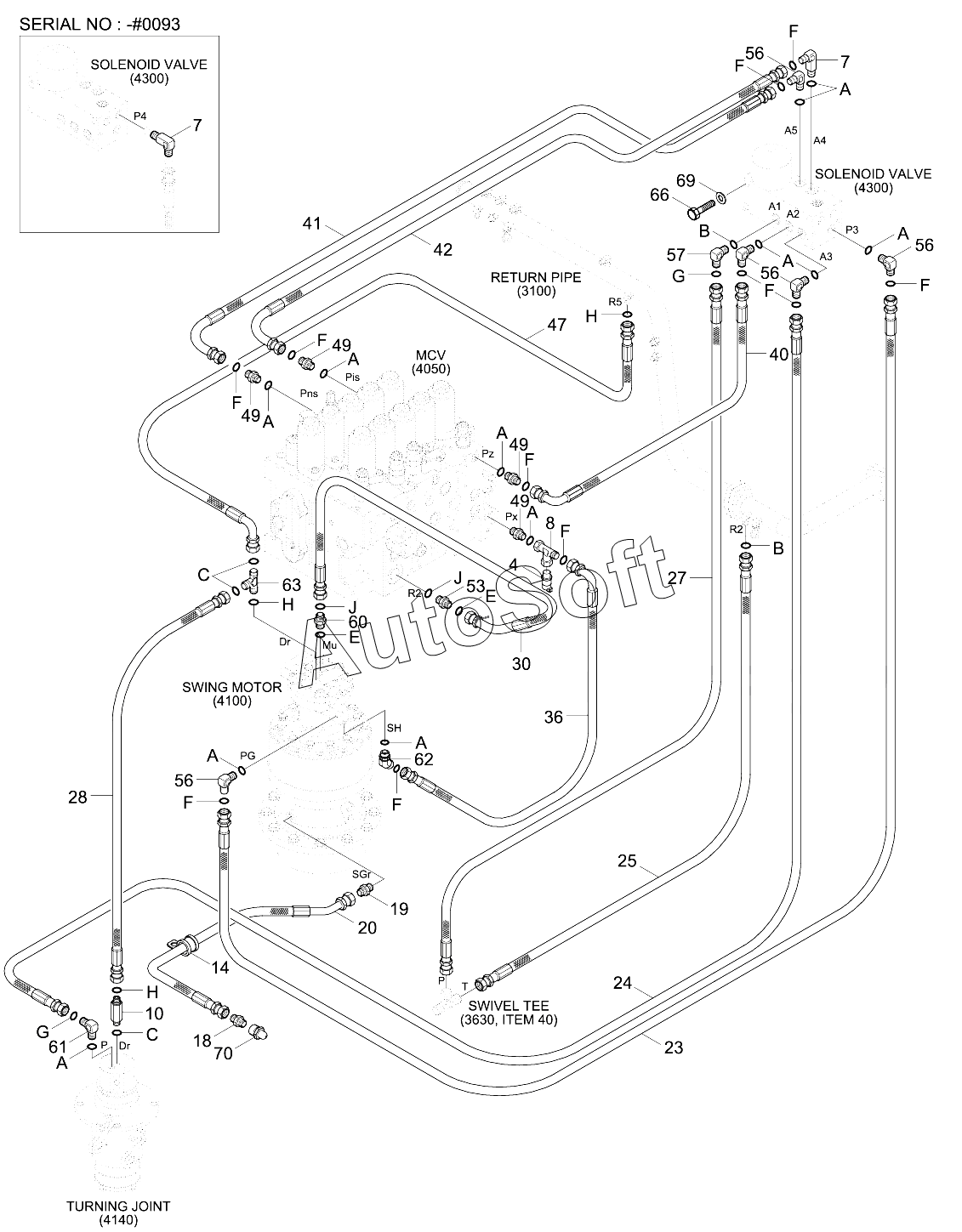

Каталог запасных частей к технике: Hyundai R210LC-9 (2013). PILOT HYD PIPING (BASE 1, MCV TYPE 1)
4
7
7
8
10
14
18
19
20
23
24
25
27
28
30
36
40
41
42
47
49
49
49
49
53
56
56
56
56
57
60
61
62
63
66
69
70
A
A
A
A
A
A
A
A
A
A
B
B
C
C
E
E
F
F
F
F
F
F
F
F
F
F
G
G
H
H
H
J
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q4-40830 | 3***0 | SENSOR-PRESSURE | |
| 31QA-50200 | 3***0 | CONNECTOR | |
| X400-042054 | X***4 | Hose Assy-Synf Orfs | |
| X400-042064 | X***4 | Hose Assy-Synf Orfs | |
| X400-062025 | X***5 | HOSE ASSY-SYNF,ORFS | |
| X400-062067 | X***7 | Hose Assy-Synf Orfs | |
| X420-042017 | X***7 | HOSE ASSY-ORFS 0X90 | |
| X420-042047 | X***7 | Hose Assy-Orfs 0x90 | |
| X420-042048 | X***8 | HOSE ASSY-ORFS 0X90 | |
| X420-042054 | X***4 | HOSE ASSY-ORFS 0X90 | |
| 10 | 3***0 | CONNECTOR-LONG,ORFS | |
| 14 | 3***0 | CLAMP-TUBE | |
| 18 | 3***0 | CONNECTOR | |
| 19 | P***2 | CONNECTOR | |
| 20 | P***2 | Hose Assy-Syn 0x45 | |
| 23 | P***4 | HOSE ASSY-ORFS 0X0 | |
| 24 | P***4 | Hose Assy-Orfs 0x0 | |
| 25 | P***5 | Hose Assy-Orfs 0x0 | |
| 27 | P***7 | Hose Assy-Orfs 0x0 | |
| 28 | P***5 | Hose Assy-Orfs 0x0 | |
| 30 | P***5 | Hose Assy-Orfs 0x45 | |
| 36 | P***7 | Hose Assy-Orfs 0x90 | |
| 4 | 3***0 | Sensor-Pressure | |
| 40 | P***7 | HOSE ASSY-ORFS 0X90 | |
| 41 | P***8 | Hose Assy-Orfs 0x90 | |
| 42 | P***4 | Hose Assy-Orfs 0x90 | |
| 47 | P***8 | Hose Assy-Orfs 0x90 | |
| 49 | X***1 | CONNECTOR-ORFS | |
| 53 | X***5 | CONNECTOR-ORFS | |
| 56 | X***1 | ELBOW-90,ORFS | |
| 57 | X***2 | ELBOW-90,ORFS | |
| 60 | X***5 | ELBOW-90,ORFS | |
| 61 | X***2 | ELBOW-90,ORFS | |
| 62 | X***1 | ELBOW-45,ORFS | |
| 63 | X***3 | Tee-R/Type, Orfs | |
| 66 | S***6 | BOLT-HEX | |
| 68 | S***6 | Bolt-Hex | |
| 69 | S***6 | Washer-Hardened | |
| 7 | 3***0 | ELBOW-90,LONG | |
| 70 | S***2 | NIPPLE-GREASE | |
| 8 | 3***0 | TEE-BRENCH TEST | |
| A | S***1 | O-RING | |
| B | S***1 | O-RING | |
| C | S***1 | O-RING | |
| E | S***1 | O-RING | |
| F | S***4 | O-RING | |
| G | S***4 | O-RING | |
| H | S***4 | O-RING | |
| J | S***4 | O-RING |
