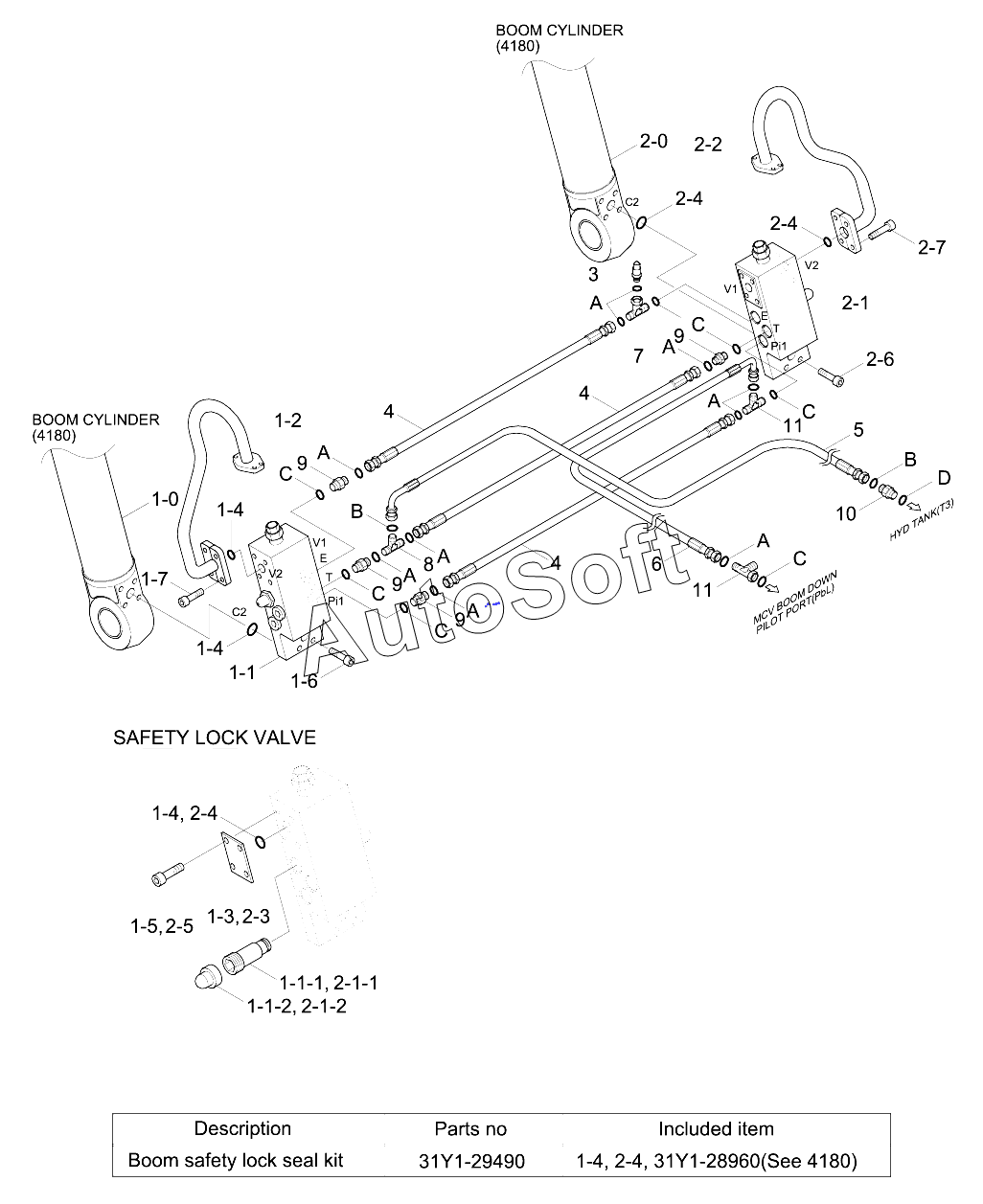

Каталог запасных частей к технике: Hyundai R210LC-9 (2013). BOOM SAFETY LOCK SYSTEM
1-0
1-1
1-1-1
1-1-2
1-2
1-3
1-5
1-6
1-7
2-2
3
4
4
4
5
6
7
8
9
9
9
9
10
11
11
A
A
A
A
A
A
A
A
B
B
C
C
C
C
C
C
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q4-40800 | 3***0 | SENSOR-PRESSURE | |
| 31Q6-55010 | 3***0 | Valve-Safety Lock | |
| 31Y1-36080 | 3***0 | Pipe Assy-Lh | |
| 31Y1-36090 | 3***0 | Pipe Assy-Rh | |
| S107-100556 | S***6 | Bolt-Socket | |
| 1 | 3***0 | Boom Safe Lock Cyl-Lh | |
| 1-0 | B***l | Boom Cyl Sub Assy | |
| 1-1 | 3***0 | Valve-Safety Lock | |
| 1-1-1 | Z***1 | Valve-Relief | |
| 1-1-2 | Z***2 | Cap | |
| 1-1-3 | Z***4 | Seal Kit | |
| 1-2 | 3***0 | Pipe Assy-Lh | |
| 1-3 | P***2 | Flange-Pluging | |
| 1-5 | S***4 | Bolt-Socket | |
| 1-6 | S***6 | Bolt-Socket | |
| 1-7 | S***6 | Bolt-Socket | |
| 10 | X***2 | CONNECTOR-ORFS | |
| 11 | X***1 | TEE-R/TYPE,ORFS | |
| 2 | 3***0 | Boom Safe Lock Cyl-Rh | |
| 2-2 | 3***0 | Pipe Assy-Rh | |
| 3 | 3***0 | Sensor-Pressure | |
| 4 | P***1 | Hose Assy-Orfs 0x90 | |
| 5 | P***4 | HOSE ASSY-ORFS 0X90 | |
| 6 | P***2 | Hose Assy-Orfs 0x0 | |
| 7 | 3***0 | TEE-RUN TYPE | |
| 8 | 3***0 | TEE-SWIVEL,ORFS | |
| 9 | X***1 | CONNECTOR-ORFS | |
| A | S***1 | O-RING | |
| B | S***1 | O-RING | |
| C | S***4 | O-RING | |
| D | S***4 | O-RING | |
| K | 3***0 | Seal Kit | |
| K1-4 | Y***4 | O-RING |
