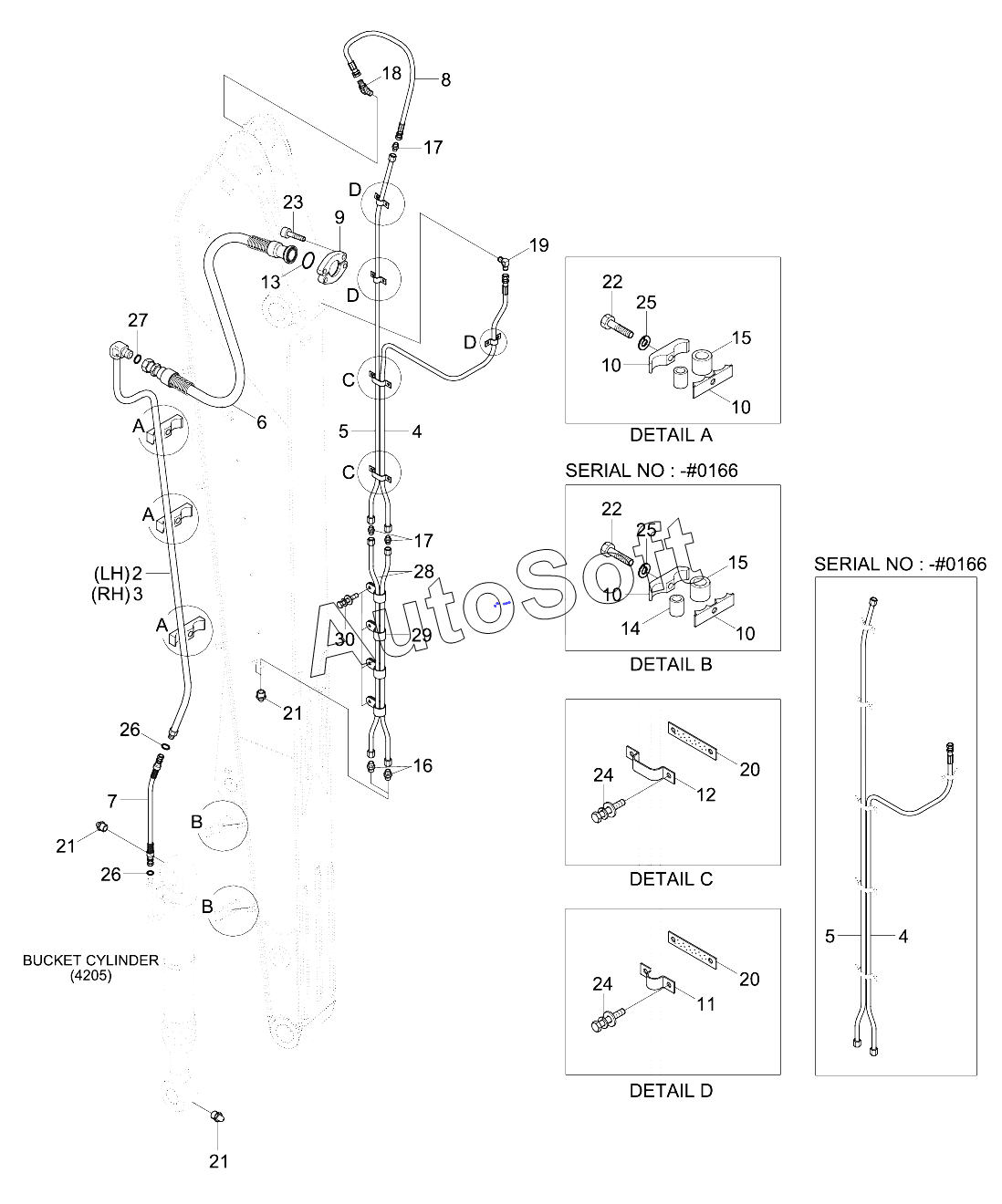

Каталог запасных частей к технике: Hyundai R210LC-9 (2013). ARM HYD PIPING (L/REACH, #0086-)
23
15
15
16
17
17
18
19
20
20
21
21
21
22
22
14
24
24
25
25
26
26
27
28
30
29
13
12
11
10
10
10
10
9
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q6-66050 | 3***0 | Pipe Assy | |
| 31Q6-66060 | 3***0 | Pipe Assy | |
| 31QA-50200 | 3***0 | CONNECTOR | |
| P840-042011 | P***1 | Hose Assy-Syn Thd | |
| 2 | 3***0 | Pipe Wa | |
| 3 | 3***0 | Pipe Wa | |
| 4 | 3***0 | Pipe Assy | |
| 5 | 3***0 | Pipe Assy | |
| 6 | P***2 | Hose Assy-Orfs,Flg | |
| 7 | P***1 | Hose Assy-Orfs 0x0 | |
| 8 | P***4 | Hose Assy-Syn 0x90 | |
| 9 | P***2 | FLANGE-HYD,SPLIT | |
| 10 | 3***0 | Clamp-Pipe | |
| 11 | 3***5 | Clamp-Pipe | |
| 12 | 3***0 | Clamp-Pipe | |
| 13 | Y***4 | O-RING | |
| 14 | 3***0 | Spacer-Pipe | |
| 15 | 3***0 | Spacer-Pipe | |
| 16 | E***5 | Connector | |
| 17 | E***6 | CONNECTOR | |
| 18 | E***7 | ELBOW-45 | |
| 19 | E***9 | Elbow-90 | |
| 20 | S***5 | Plate-Rubber | |
| 21 | S***2 | NIPPLE-GREASE | |
| 22 | S***D | Bolt-Hex | |
| 23 | S***6 | BOLT-SOCKET | |
| 24 | S***6 | BOLT-W/WASHER | |
| 25 | S***6 | WASHER-SPRING | |
| 26 | S***1 | O-RING | |
| 27 | S***1 | O-RING | |
| 28 | P***9 | Hose Assy-Syn Thd | |
| 29 | 3***0 | CLAMP-HOSE | |
| 30 | S***6 | BOLT-W/WASHER |
