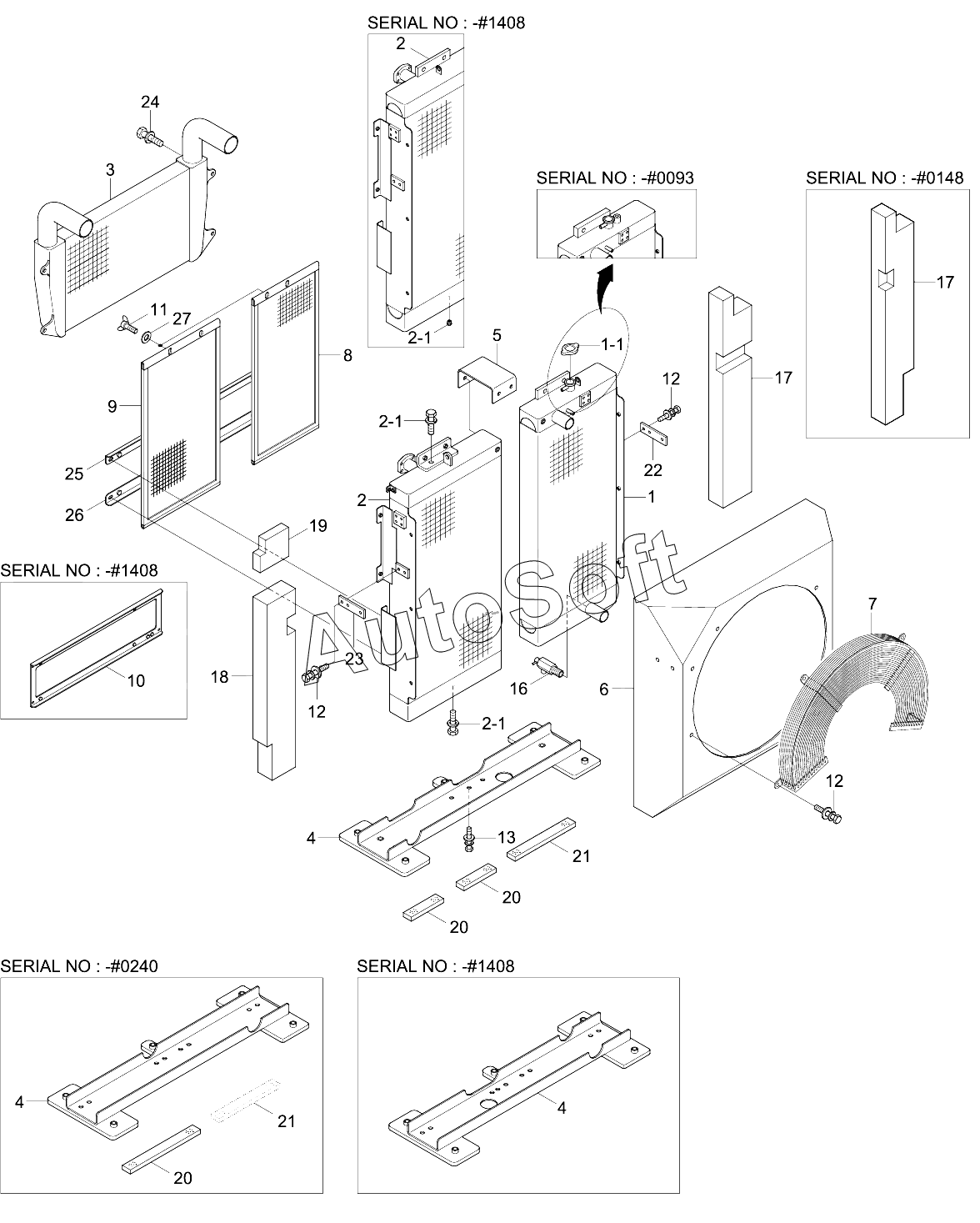

Каталог запасных частей к технике: Hyundai R210LC-9 (2013). RADIATOR ASSY
25
26
27
1
1-1
2
2
2-1
2-1
2-1
3
4
4
4
5
6
7
8
9
10
11
12
12
12
13
16
17
17
18
19
20
20
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11N8-47150 | 1***0 | Cap-Pressure | |
| 11Q6-40610 | 1***0 | Radiator Total Assy | |
| 11Q6-40611 | 1***1 | Radiator Total Assy | |
| 11Q6-40612 | 1***2 | Radiator Total Assy | |
| 11Q6-40622 | 1***2 | Plate-Base | |
| 11Q6-40623 | 1***3 | Plate-Base | |
| 11Q6-40631 | 1***1 | Radiator Assy | |
| 11Q6-40632 | 1***2 | Radiator Assy | |
| 11Q6-40641 | 1***1 | Oil Cooler Assy | |
| 11Q6-40642 | 1***2 | Oil Cooler Assy | |
| 11Q6-40721 | 1***1 | Sponge-A | |
| 11Q6-40771 | 1***1 | Sponge-D | |
| 1 | 1***0 | Radiator Assy | |
| 1-1 | 1***0 | Cap-Pressure | |
| 10 | 1***1 | Support | |
| 11 | S***6 | Bolt-Wing | |
| 12 | S***6 | BOLT-W/WASHER | |
| 13 | S***6 | BOLT-W/WASHER | |
| 16 | 1***0 | Cock-Darin | |
| 17 | 1***0 | Sponge-A | |
| 18 | 1***0 | Sponge-B | |
| 19 | 1***0 | Sponge-C | |
| 2 | 1***0 | Oil Cooler Assy | |
| 2-1 | P***1 | Plug | |
| 20 | 1***0 | Sponge-D | |
| 21 | 1***0 | Sponge-E | |
| 22 | 1***0 | Bracket-Stay,Rh | |
| 23 | 1***0 | Bracket-Stay,Lh | |
| 24 | S***6 | BOLT-W/WASHER | |
| 25 | 1***0 | BRACKET-COND | |
| 26 | 1***0 | BRACKET-COND | |
| 27 | S***B | WASHER-PLAIN | |
| 3 | 1***2 | Charge Air Cooler | |
| 4 | 1***1 | Plate-Base | |
| 5 | 1***0 | Plate | |
| 6 | 1***1 | Shroud | |
| 7 | 1***1 | Guard-Fan | |
| 8 | 1***0 | Net-Wire | |
| 9 | 1***0 | Net-Wire |
