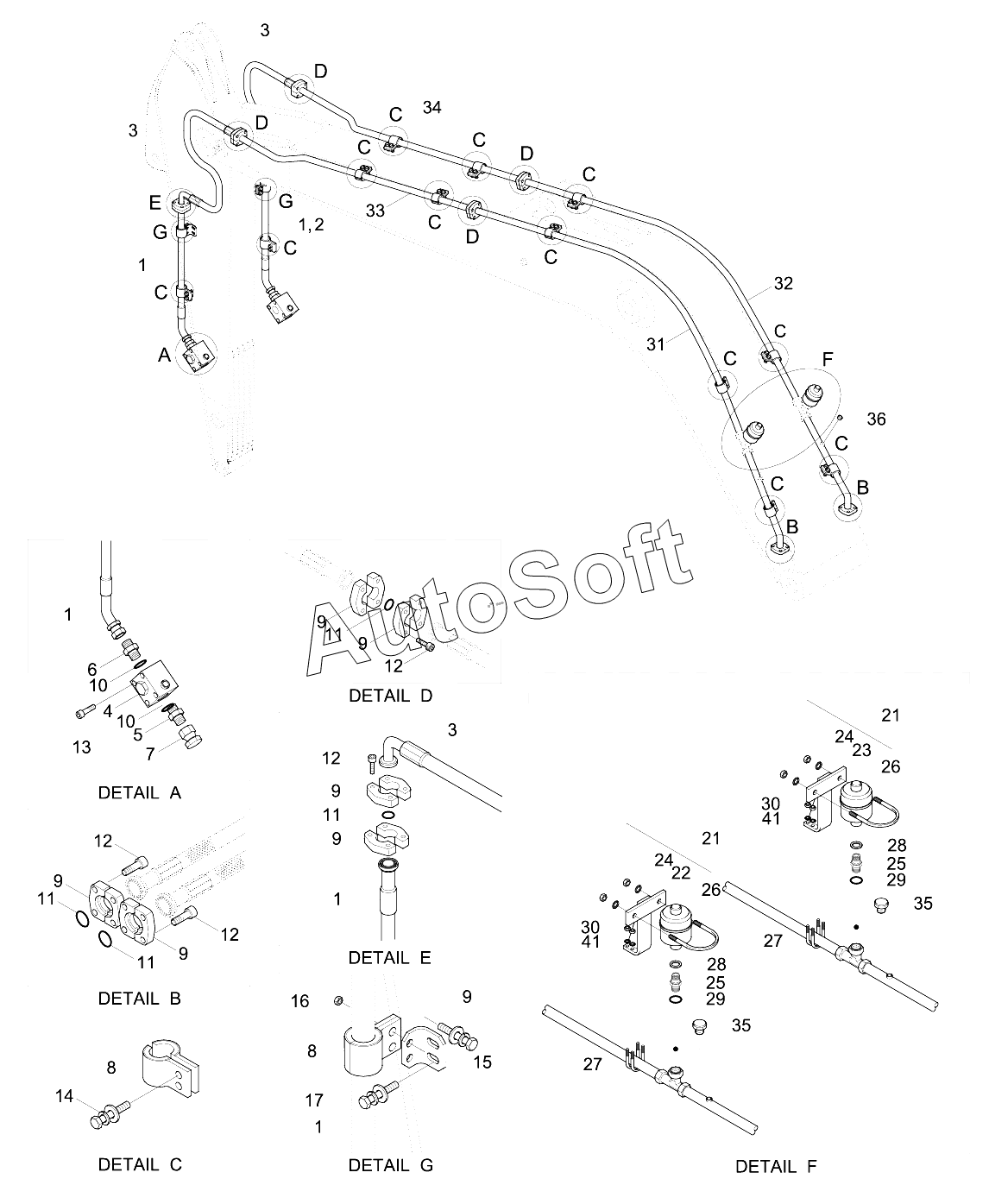

Каталог запасных частей к технике: Hyundai R210LC-9 (2013). ATTACH PIPING KIT (S & D/ACTING)
24
24
7
8
8
9
9
9
9
9
9
9
10
10
11
11
11
11
12
12
12
12
13
14
15
16
17
21
21
22
23
6
25
25
26
26
27
27
28
28
29
29
30
30
31
32
33
34
35
35
36
41
41
1
1
1
1
1
2
3
3
3
4
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q6-50260 | 3***0 | Pipe Wa | |
| 31Q6-50270 | 3***0 | Pipe Wa | |
| 31Q6-91240 | 3***0 | Pipe Wa | |
| 31Q6-91250 | 3***0 | Pipe Wa | |
| 31Q6-91280 | 3***0 | Pipe Wa | |
| 31Q6-91290 | 3***0 | Pipe Wa | |
| 31Q6-91310 | 3***0 | Boom Piping Kit-Breaker | |
| 31Q6-91320 | 3***0 | Boom Piping Kit-Breaker | |
| 31Q6-91410 | 3***0 | Arm Piping Kit-Breaker | |
| 31Q6-91420 | 3***0 | Arm Piping Kit-Breaker | |
| 31Q6-91430 | 3***0 | Arm Piping Kit-Breaker | |
| 31Q6-91440 | 3***0 | Arm Piping Kit-Breaker | |
| 31Q6-91540 | 3***0 | Pipe Wa | |
| 31Q6-91551 | 3***1 | Valve-Stop | |
| 31Q6-91580 | 3***0 | Pipe Wa | |
| 31Q6-91590 | 3***0 | Pipe Wa | |
| 31Q6-92430 | 3***0 | Arm Piping Kit-Breaker | |
| 31Q6-92550 | 3***0 | STOP VALVE-LH | |
| 31Q6-92560 | 3***0 | STOP VALVE-RH | |
| P010-110006 | P***6 | CONNECTOR | |
| P290-100106 | P***6 | Cap | |
| P705-166328 | P***8 | Hose Assy-Flg 0x90 | |
| P705-166334 | P***4 | Hose Assy-Flg 0x90 | |
| 1 | 3***0 | Pipe Wa | |
| 2 | 3***0 | Pipe Wa | |
| 3 | P***8 | Hose Assy-Flg 0x90 | |
| 4 | 3***0 | Valve-Stop | |
| 5 | X***5 | CONNECTOR-ORFS | |
| 6 | 3***0 | Adapter | |
| 7 | X***6 | CAP-HYD,ORFS | |
| 8 | 3***1 | CLAMP ASSY | |
| 9 | P***4 | FLANGE-HYD,SPLIT | |
| 10 | S***1 | O-RING | |
| 11 | Y***4 | O-RING | |
| 12 | S***6 | BOLT-SOCKET | |
| 13 | S***6 | BOLT-SOCKET | |
| 14 | S***6 | BOLT-W/WASHER | |
| 15 | 3***0 | Bracket | |
| 16 | S***B | Nut-Hex | |
| 17 | S***6 | Bolt-W/Washer | |
| 21 | 3***0 | Accumulator Kit | |
| 22 | 3***0 | ACCUMULATOR | |
| 23 | 3***0 | ACCUMULATOR | |
| 24 | 3***0 | BRACKET-ACCUM | |
| 25 | 3***0 | CONNECTOR | |
| 26 | 3***0 | U-BOLT | |
| 27 | S***0 | U-Bolt | |
| 28 | 3***0 | SEAL | |
| 29 | S***4 | O-RING | |
| 30 | S***B | NUT-HEX | |
| 31 | 3***0 | Pipe Wa | |
| 32 | 3***0 | Pipe Wa | |
| 33 | 3***0 | Pipe Wa | |
| 34 | 3***0 | Pipe Wa | |
| 35 | P***5 | PLUG-HEX | |
| 36 | 3***0 | COUPLING-SCREW | |
| 41 | S***B | WASHER-PLAIN |
