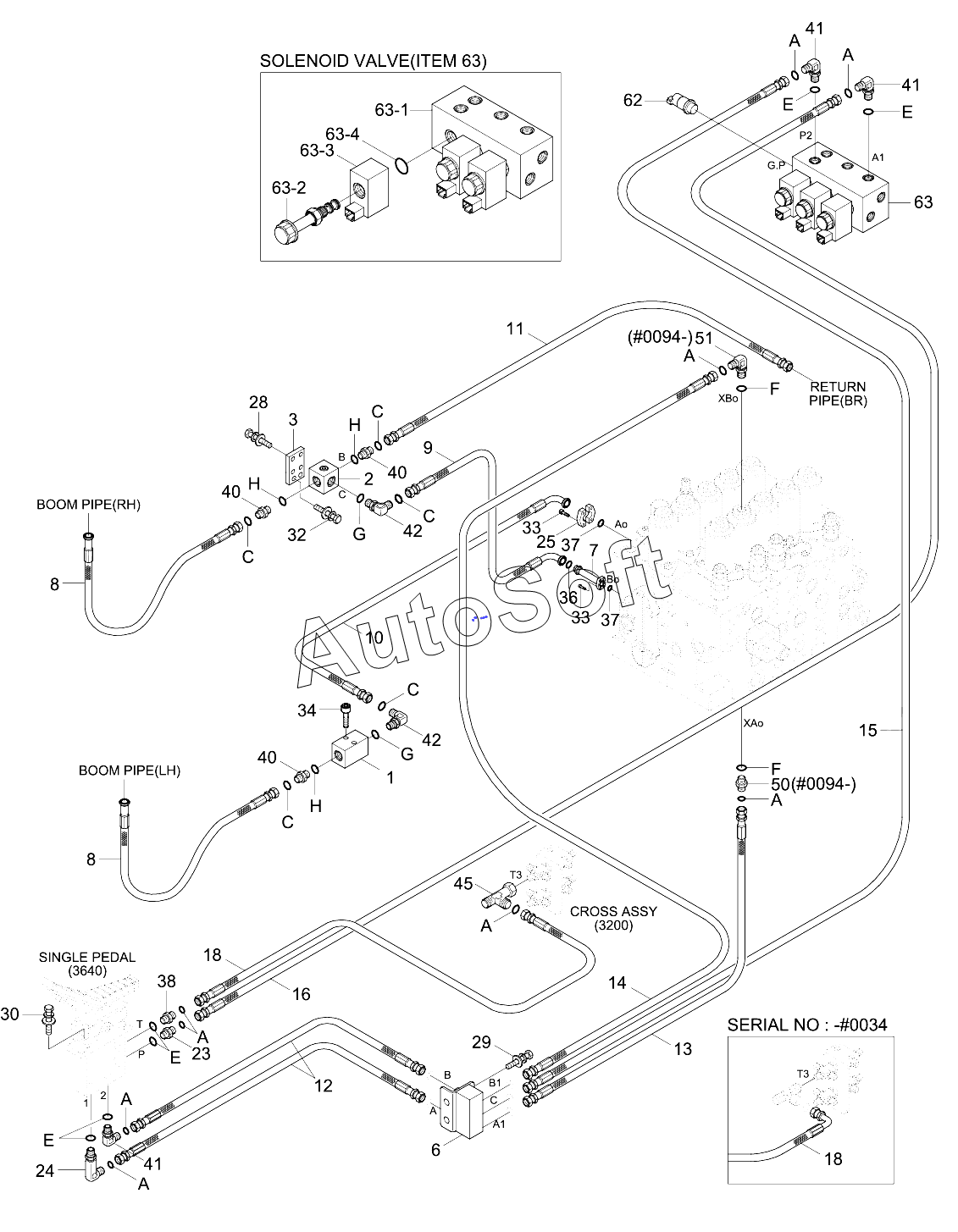

Каталог запасных частей к технике: Hyundai R210LC-9 (2013). DOUBLE ACTING MAIN PIPING KIT 1
1
2
3
6
7
8
8
9
10
11
12
13
14
15
16
18
18
23
24
25
28
29
30
32
33
33
34
36
37
37
38
40
40
40
41
41
41
42
42
45
50
51
62
63
63
63-1
63-2
63-3
63-4
A
A
A
A
A
A
A
A
E
E
E
E
F
F
G
G
H
H
H
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q4-40830 | 3***0 | SENSOR-PRESSURE | |
| 31Q6-90420 | 3***0 | D/Act Main Piping Kit | |
| P910-042018 | P***8 | HOSE ASSY-ORFS 0X0 | |
| 1 | 3***0 | JOINT ASSY-HOSE | |
| 10 | 3***0 | Hose Assy | |
| 11 | P***1 | Hose Assy-Orfs 0x0 | |
| 12 | P***2 | HOSE ASSY-ORFS 0X0 | |
| 13 | P***6 | HOSE ASSY-ORFS 0X0 | |
| 14 | P***2 | Hose Assy-Orfs 0x0 | |
| 15 | P***0 | HOSE ASSY-ORFS 0X0 | |
| 16 | P***8 | Hose Assy-Orfs 0x0 | |
| 18 | P***8 | HOSE ASSY-ORFS 0X90 | |
| 2 | 3***0 | JOINT-3 WAY | |
| 23 | 3***0 | FILTER-LAST GUARD | |
| 24 | 3***0 | ELBOW-90,LONG | |
| 25 | P***4 | FLANGE-HYD,SPLIT | |
| 28 | S***6 | BOLT-W/WASHER | |
| 29 | S***6 | BOLT-W/WASHER | |
| 3 | 3***0 | BRACKET-3 WAY JOINT | |
| 30 | S***6 | BOLT-W/WASHER | |
| 32 | S***6 | BOLT-W/WASHER | |
| 33 | S***6 | BOLT-SOCKET | |
| 34 | S***6 | BOLT-SOCKET | |
| 36 | S***1 | O-RING | |
| 37 | Y***4 | O-RING | |
| 38 | X***1 | CONNECTOR-ORFS | |
| 40 | X***1 | CONNECTOR-ORFS | |
| 41 | X***1 | ELBOW-90,ORFS | |
| 42 | X***5 | ELBOW-90,ORFS | |
| 45 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 50 | X***3 | CONNECTOR-ORFS | |
| 51 | X***2 | ELBOW-90,ORFS | |
| 6 | 3***0 | 5-SHUTTLE ASSY | |
| 61 | P***e | Pedal-Single | |
| 62 | 3***0 | Sensor-Pressure | |
| 63 | 3***0 | VALVE-SOLENOID | |
| 63-1 | 3***0 | MANIFOLD | |
| 63-2 | X***6 | Solenoid Valve | |
| 63-3 | X***0 | Coil-2 | |
| 63-4 | 2***0 | SEAL | |
| 7 | 3***0 | PIPE WA | |
| 8 | 3***0 | Hose Assy | |
| 9 | P***6 | Hose Assy-Orfs 0x90 | |
| A | S***1 | O-RING | |
| D | S***1 | O-RING | |
| E | S***4 | O-RING | |
| F | S***4 | O-RING | |
| G | S***4 | O-RING | |
| H | S***4 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
