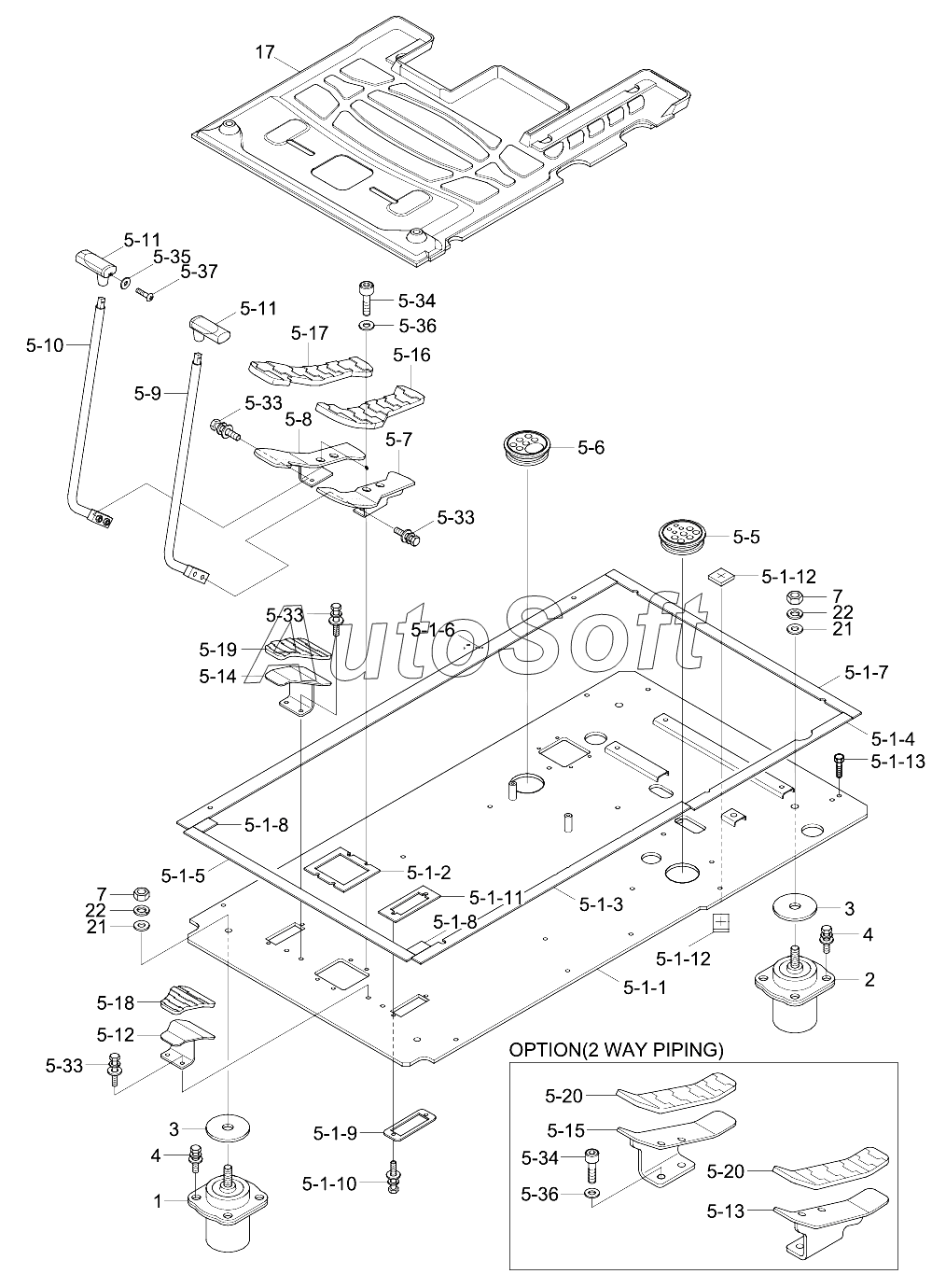

Каталог запасных частей к технике: Hyundai R210NLC-9 (2013). BOTTOM PLATE MOUNTING
1
2
3
3
4
4
5
5-1
5-1-1
5-1-2
5-1-3
5-1-4
5-1-5
5-1-6
5-1-7
5-1-8
5-1-8
5-1-9
5-1-10
5-1-11
5-1-12
5-1-12
5-1-13
5-5
5-6
5-7
5-8
5-9
5-10
5-11
5-11
5-12
5-13
5-14
5-15
5-16
5-17
5-18
5-19
5-20
5-20
5-33
5-33
5-33
5-33
5-34
5-34
5-35
5-36
5-36
5-37
7
7
17
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71Q6-23010 | 7***0 | MAT-FLOOR | |
| 71Q6-23020 | 7***0 | MAT-FLOOR | |
| 1 | 7***0 | VISCOUS MOUNT | |
| 17 | 7***0 | MAT-FLOOR | |
| 2 | 7***0 | VISCOUS MOUNT | |
| 21 | S***6 | WASHER-PLAIN | |
| 22 | S***6 | WASHER-SPRING | |
| 3 | 7***A | WASHER | |
| 4 | S***6 | BOLT-W/WASHER | |
| 5 | B***y | Bottom Plate Sub Assy | |
| 5-1 | 7***1 | BOTTOM PLATE ASSY | |
| 5-1-1 | 7***0 | BOTTOM PLATE WA | |
| 5-1-10 | S***6 | BOLT-W/WASHER | |
| 5-1-11 | 7***0 | PAD-RUBBER | |
| 5-1-12 | 7***0 | SPONGE | |
| 5-1-13 | S***6 | BOLT-HEX | |
| 5-1-2 | 7***0 | PAD-RUBBER | |
| 5-1-3 | 7***0 | PAD-RUBBER | |
| 5-1-4 | 7***0 | PAD-RUBBER | |
| 5-1-5 | 7***0 | PAD-RUBBER | |
| 5-1-6 | 7***0 | PAD-RUBBER | |
| 5-1-7 | 7***0 | PAD-RUBBER | |
| 5-1-8 | 7***0 | PAD-RUBBER | |
| 5-1-9 | 7***0 | COVER-PLATE | |
| 5-10 | 7***0 | Travel Lever Wa-Rh | |
| 5-11 | 7***0 | KNOB-TRAVEL | |
| 5-12 | 7***0 | FOOT REST WA-LH | |
| 5-13 | 7***0 | PEDAL WA-LH | |
| 5-14 | 7***0 | FOOT REST WA-RH | |
| 5-15 | 7***0 | PEDAL WA-RH | |
| 5-16 | 7***0 | RUBBER-PEDAL,LH | |
| 5-17 | 7***0 | RUBBER-PEDAL,RH | |
| 5-18 | 7***0 | RUBBER-FOOT REST,LH | |
| 5-19 | 7***0 | RUBBER-FOOT REST,RH | |
| 5-20 | 7***0 | RUBBER-PEDAL | |
| 5-33 | S***6 | BOLT-W/WASHER | |
| 5-34 | S***6 | Bolt-Socket | |
| 5-35 | S***B | WASHER-PLAIN | |
| 5-36 | S***B | WASHER-PLAIN | |
| 5-37 | S***6 | SCREW-CROSS R/ROUND | |
| 5-5 | 7***0 | GROMMET-PILOT HOSE | |
| 5-6 | 7***0 | GROMMET-RH | |
| 5-7 | 7***0 | PEDAL WA-LH | |
| 5-8 | 7***0 | PEDAL WA-RH | |
| 5-9 | 7***0 | Travel Lever Wa-Lh | |
| 7 | S***B | NUT-HEX |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
