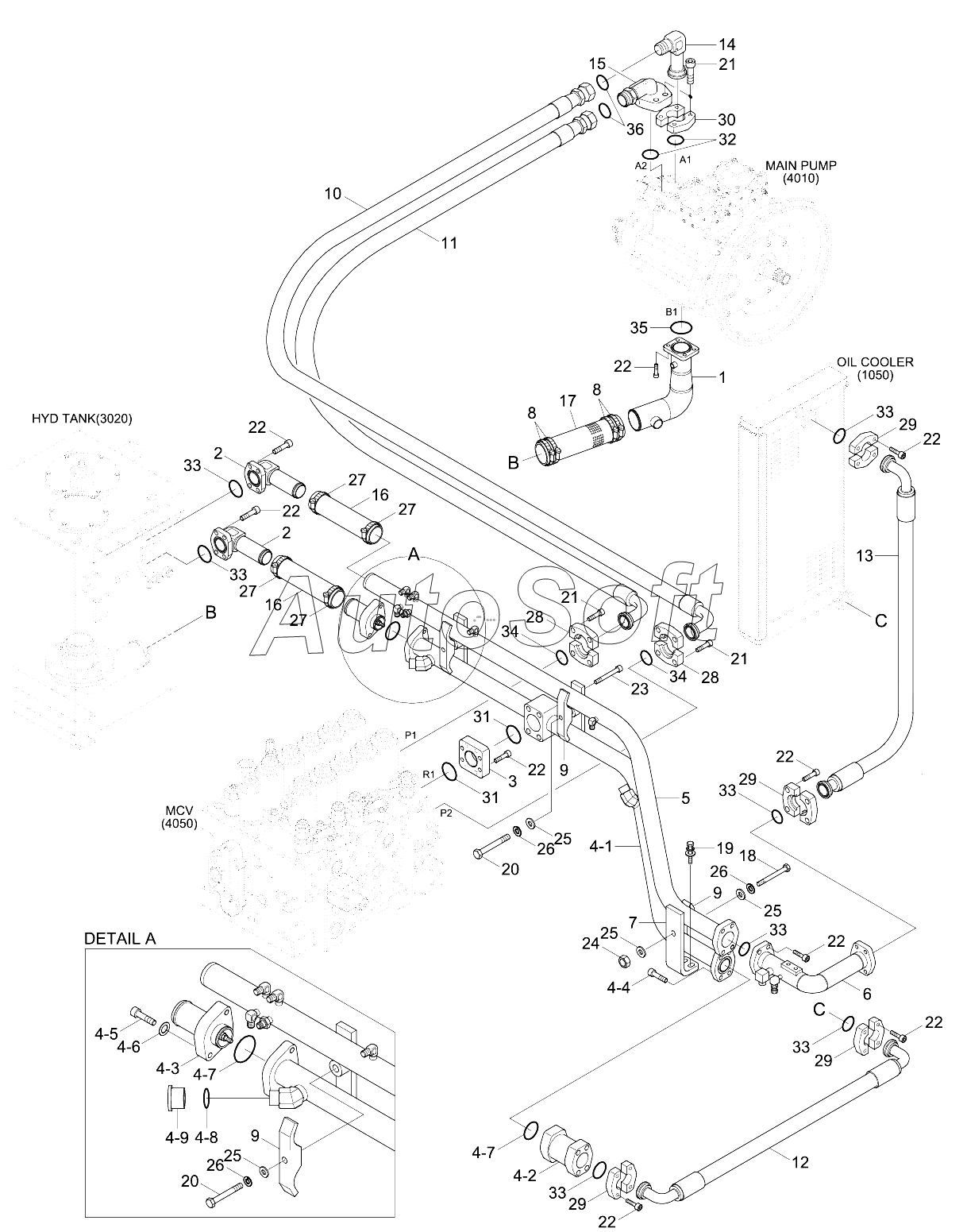

Каталог запасных частей к технике: Hyundai R210NLC-9 (2013). UPPER HYD PIPING (BASE)
22
22
22
22
22
22
22
22
22
33
33
33
33
33
33
33
25
25
25
25
1
2
2
3
4-1
4-2
4-3
4-4
4-5
4-6
4-7
4-7
4-8
4-9
5
6
7
8
8
9
9
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
21
21
23
24
26
26
26
27
27
27
27
28
28
29
29
29
29
30
31
31
32
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q6-13042 | 3***2 | Pipe Assy | |
| 1 | 3***0 | Pipe Wa-Suction | |
| 10 | 3***0 | Hose Assy | |
| 11 | 3***0 | Hose Assy | |
| 12 | 3***0 | Hose Assy | |
| 13 | 3***1 | Hose Assy-Flg 0x90 | |
| 14 | 3***0 | Elbow-Flange | |
| 15 | 3***1 | Pipe Assy | |
| 16 | 3***0 | Hose | |
| 17 | P***0 | Hose-Rubber | |
| 18 | S***6 | BOLT-HEX | |
| 19 | S***6 | BOLT-W/WASHER | |
| 2 | 3***1 | PIPE WA-RETURN | |
| 20 | S***6 | Bolt-Hex | |
| 21 | S***6 | BOLT-SOCKET | |
| 22 | S***6 | BOLT-SOCKET | |
| 23 | S***6 | BOLT-SOCKET | |
| 24 | S***B | NUT-HEX | |
| 25 | S***B | WASHER-PLAIN | |
| 26 | S***6 | WASHER-SPRING | |
| 27 | S***6 | Clamp-Hose, Wire Type | |
| 28 | P***4 | FLANGE-HYD,SPLIT | |
| 29 | P***7 | FLANGE-HYD,SPLIT | |
| 3 | 3***0 | FLANGE | |
| 30 | P***2 | Flange-Hyd, Split | |
| 31 | Y***4 | O-RING | |
| 32 | Y***4 | O-RING | |
| 33 | Y***4 | O-Ring | |
| 34 | Y***4 | O-RING | |
| 35 | S***1 | O-Ring | |
| 36 | S***1 | O-RING | |
| 4 | 3***1 | Pipe Sub Assy-Return | |
| 4-1 | 3***1 | Pipe Assy | |
| 4-2 | 3***0 | CHECK VALVE-RETURN | |
| 4-3 | 3***1 | Check Valve | |
| 4-4 | S***6 | BOLT-SOCKET | |
| 4-5 | S***6 | Bolt-Socket | |
| 4-6 | S***B | WASHER-PLAIN | |
| 4-7 | Y***4 | O-Ring | |
| 4-8 | S***1 | O-RING | |
| 4-9 | X***6 | CAP-HYD,ORFS | |
| 5 | 3***1 | Pipe Wa-Return | |
| 6 | 3***1 | Pipe Wa-Return | |
| 7 | 3***2 | Bracket | |
| 8 | 3***0 | Clamp-Hose, Wire Type | |
| 9 | 3***0 | CLAMP-PIPE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
