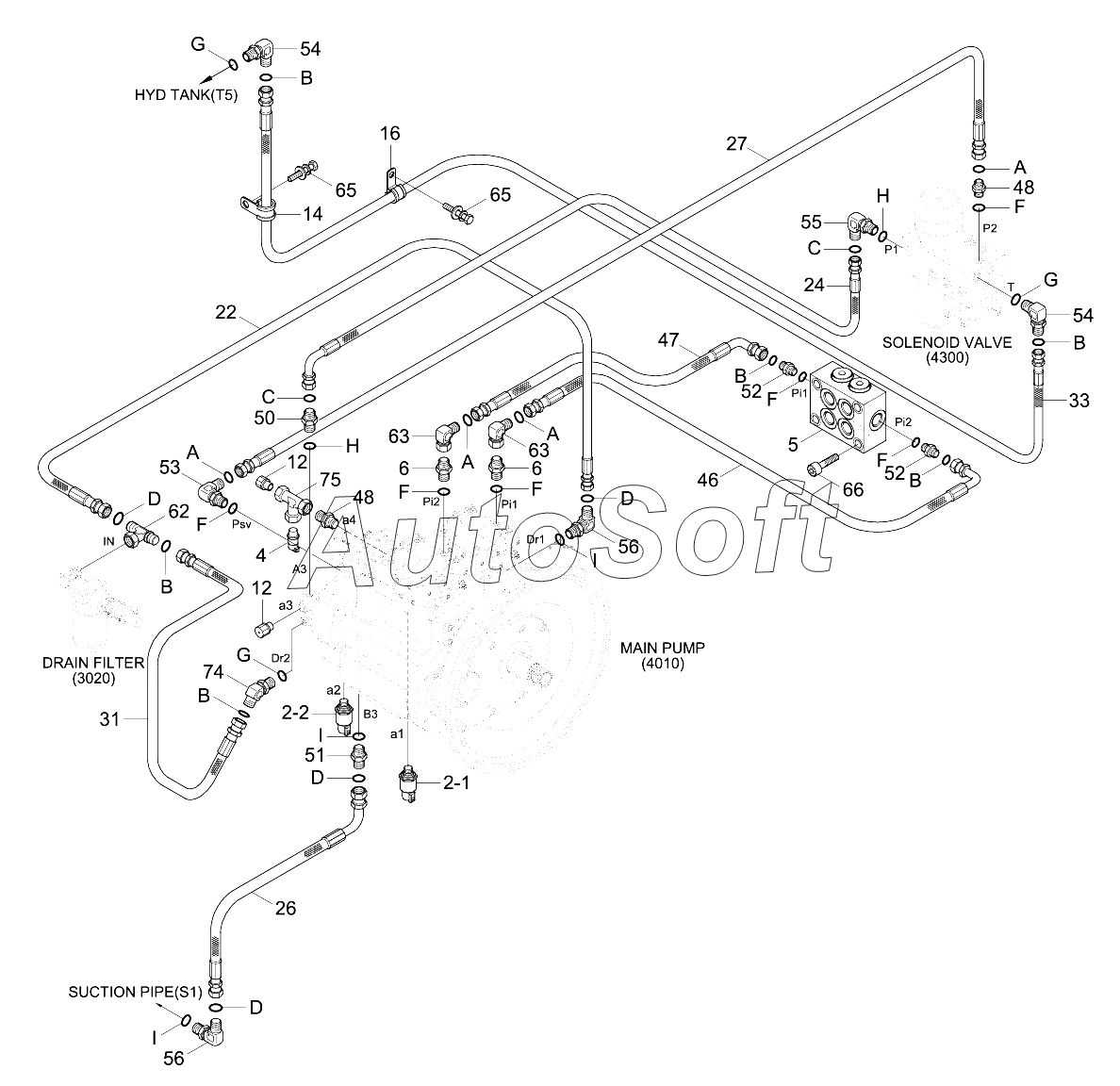

Каталог запасных частей к технике: Hyundai R210NLC-9 (2013). PILOT HYD PIPING (BASE 2)
2-2
2-1
4
5
6
6
12
12
14
16
22
24
26
27
31
33
46
47
48
48
50
51
52
52
53
54
54
55
56
56
62
63
63
65
65
66
74
75
A
A
A
A
B
B
B
B
B
B
C
C
D
D
D
D
F
F
F
F
F
F
G
G
G
H
H
I
I
I
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q4-40600 | 3***0 | SENSOR-PRESSURE | |
| 31Q4-40620 | 3***0 | SENSOR-PRESSURE | |
| 31Q4-40800 | 3***0 | SENSOR-PRESSURE | |
| 31Q4-40830 | 3***0 | SENSOR-PRESSURE | |
| 12 | 3***0 | COUPLING-SCREW | |
| 14 | 3***0 | CLAMP-TUBE INS | |
| 16 | 3***0 | CLAMP-TUBE | |
| 2-1 | 3***0 | Sensor-Pressure | |
| 2-2 | 3***0 | Sensor-Pressure | |
| 22 | P***5 | HOSE ASSY-ORFS 0X0 | |
| 24 | P***8 | Hose Assy-Orfs 0x45 | |
| 26 | P***4 | Hose Assy-Orfs 0x90 | |
| 27 | X***5 | Hose Assy-Synf,Orfs | |
| 31 | X***1 | HOSE ASSY-SYNF,ORFS | |
| 33 | X***0 | Hose Assy-Orfs 0x0 | |
| 4 | 3***0 | Sensor-Pressure | |
| 46 | X***0 | Hose Assy-Orfs 0x90 | |
| 47 | X***8 | Hose Assy-Orfs 0x90 | |
| 48 | X***1 | CONNECTOR-ORFS | |
| 5 | 3***0 | Valve-Shuttle | |
| 50 | X***3 | CONNECTOR-ORFS | |
| 51 | X***4 | CONNECTOR-ORFS | |
| 52 | X***1 | CONNECTOR-ORFS | |
| 53 | X***1 | ELBOW-90,ORFS | |
| 54 | X***2 | ELBOW-90,ORFS | |
| 55 | X***3 | ELBOW-90,ORFS | |
| 56 | X***4 | ELBOW-90,ORFS | |
| 6 | 3***0 | FILTER-LAST GUARD | |
| 62 | X***4 | Tee-R/Type,Swivel,Orfs | |
| 63 | X***0 | ELBOW-90,SWIVEL,ORFS | |
| 65 | S***6 | BOLT-W/WASHER | |
| 66 | S***6 | Bolt-Socket | |
| 74 | X***2 | Elbow-45,Orfs | |
| 75 | 3***0 | TEE-TEST PORT | |
| A | S***1 | O-RING | |
| B | S***1 | O-RING | |
| C | S***1 | O-RING | |
| D | S***1 | O-RING | |
| F | S***4 | O-RING | |
| G | S***4 | O-RING | |
| H | S***4 | O-RING | |
| I | S***4 | O-RING |
