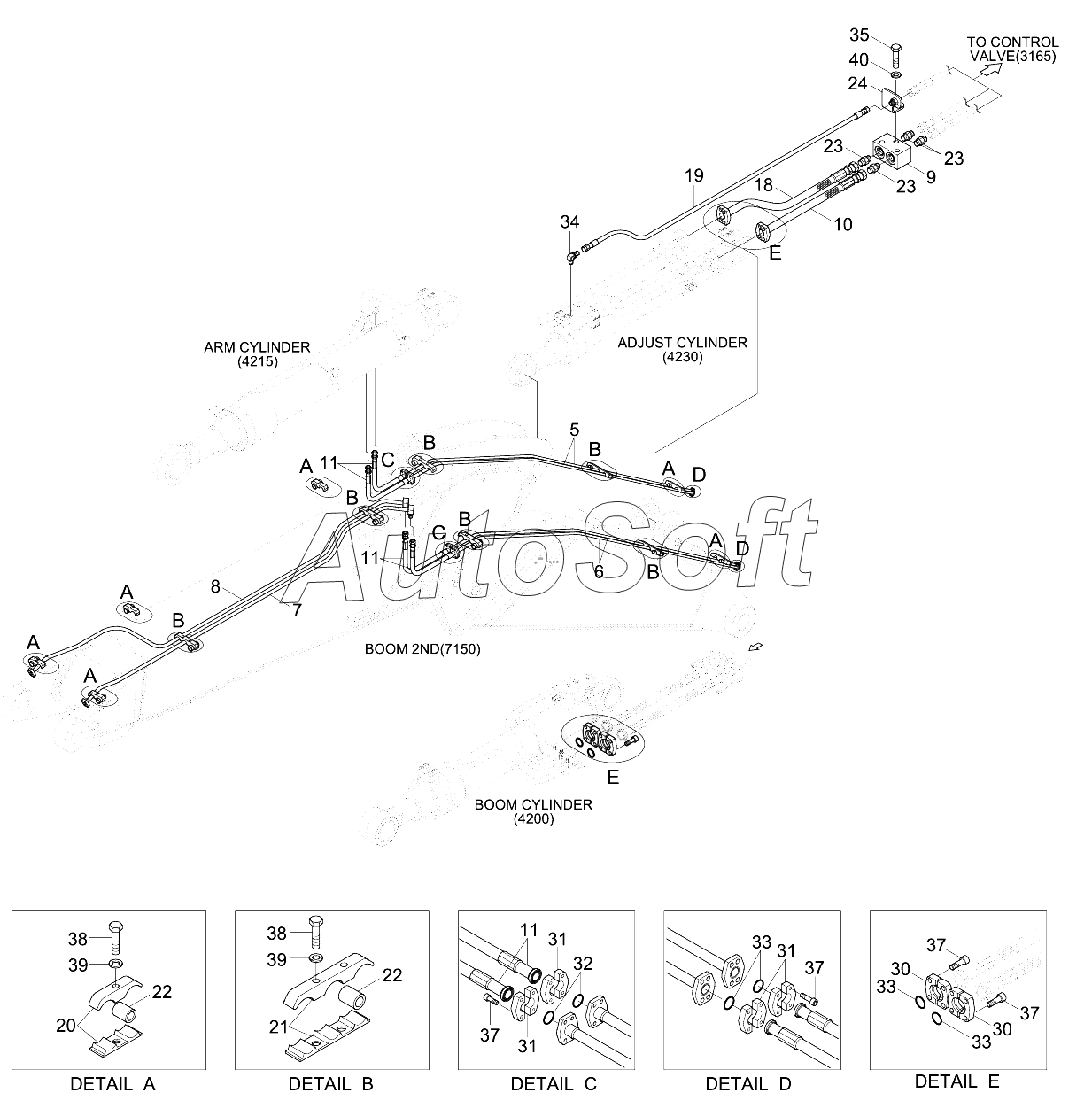

Каталог запасных частей к технике: Hyundai R210NLC-9 (2013). BOOM HYD PIPING (ADJUST BOOM)
23
23
23
40
39
39
38
38
37
37
37
37
35
34
33
33
33
32
31
31
31
30
30
24
5
22
22
21
20
19
18
11
11
11
10
9
8
7
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 3***0 | Pipe Wa | |
| 6 | 3***0 | Pipe Wa | |
| 7 | 3***0 | Pipe Wa | |
| 8 | 3***0 | Pipe Wa | |
| 9 | 3***0 | Block | |
| 10 | P***9 | Hose Assy-Flg | |
| 11 | P***1 | Hose Assy-Flg | |
| 18 | P***0 | Hose Assy-Flg | |
| 19 | P***1 | HOSE ASSY-ORFS 0X0 | |
| 20 | 3***0 | Clamp Assy | |
| 21 | 3***0 | Clamp Assy | |
| 22 | 3***0 | Spacer-Pipe | |
| 23 | X***4 | CONNECTOR-ORFS | |
| 24 | 3***0 | Terminal Assy | |
| 30 | P***2 | FLANGE-HYD,SPLIT | |
| 31 | P***4 | FLANGE-HYD,SPLIT | |
| 32 | Y***4 | O-RING | |
| 33 | Y***4 | O-RING | |
| 34 | 3***0 | Elbow-90, Orfs | |
| 35 | S***6 | BOLT-HEX | |
| 37 | S***6 | BOLT-SOCKET | |
| 38 | S***D | Bolt-Hex | |
| 39 | S***6 | WASHER-SPRING | |
| 40 | S***B | WASHER-PLAIN |
