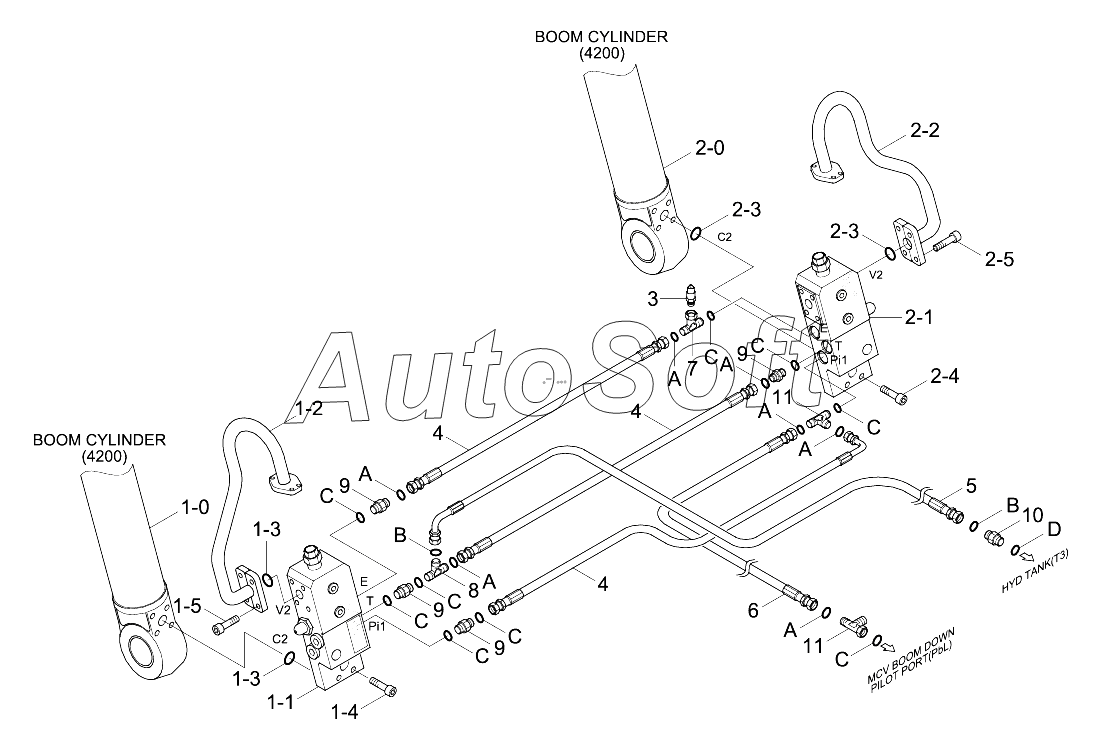

Каталог запасных частей к технике: Hyundai R210NLC-9 (2013). BOOM SAFETY LOCK SYSTEM
2-5
2-4
2-1
2-3
2-3
1-0
1-1
1-2
1-4
1-5
2
2-2
3
4
4
4
5
6
7
8
9
9
9
9
10
11
11
A
A
A
A
A
A
A
B
B
C
C
C
C
C
C
C
C
C
D
K1-3
K1-3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q4-22170 | 3***0 | TEE-RUN TYPE | |
| 31Q4-40600 | 3***0 | SENSOR-PRESSURE | |
| 1 | 3***0 | Boom Safe Lock Cyl-Lh | |
| 1-0 | B***y | Boom Cyl Sub Assy | |
| 1-1 | 3***0 | Valve-Safety Lock | |
| 1-2 | 3***0 | Pipe Assy-Bv,Lh | |
| 1-4 | S***6 | BOLT-HEX | |
| 1-5 | S***6 | BOLT-HEX | |
| 10 | X***2 | CONNECTOR-ORFS | |
| 11 | X***1 | TEE-R/TYPE,ORFS | |
| 2 | 3***0 | Boom Safe Lock Cyl-Rh | |
| 2-1 | 3***0 | Valve-Safety Lock | |
| 2-2 | 3***0 | Pipe Assy-Bv,Rh | |
| 2-3 | Y***4 | O-RING | |
| 2-4 | S***6 | BOLT-HEX | |
| 2-5 | S***6 | BOLT-HEX | |
| 3 | 3***0 | Sensor-Pressure | |
| 4 | P***0 | Hose Assy-Orfs 0x90 | |
| 5 | P***0 | Hose Assy-Orfs 0x90 | |
| 6 | P***8 | Hose Assy-Orfs 0x0 | |
| 7 | 3***0 | TEE-RUN TYPE | |
| 8 | 3***0 | TEE-SWIVEL,ORFS | |
| 9 | X***1 | CONNECTOR-ORFS | |
| A | S***1 | O-RING | |
| B | S***1 | O-RING | |
| C | S***4 | O-RING | |
| D | S***4 | O-RING | |
| K | 3***0 | Seal Kit | |
| K1-3 | Y***4 | O-RING |
