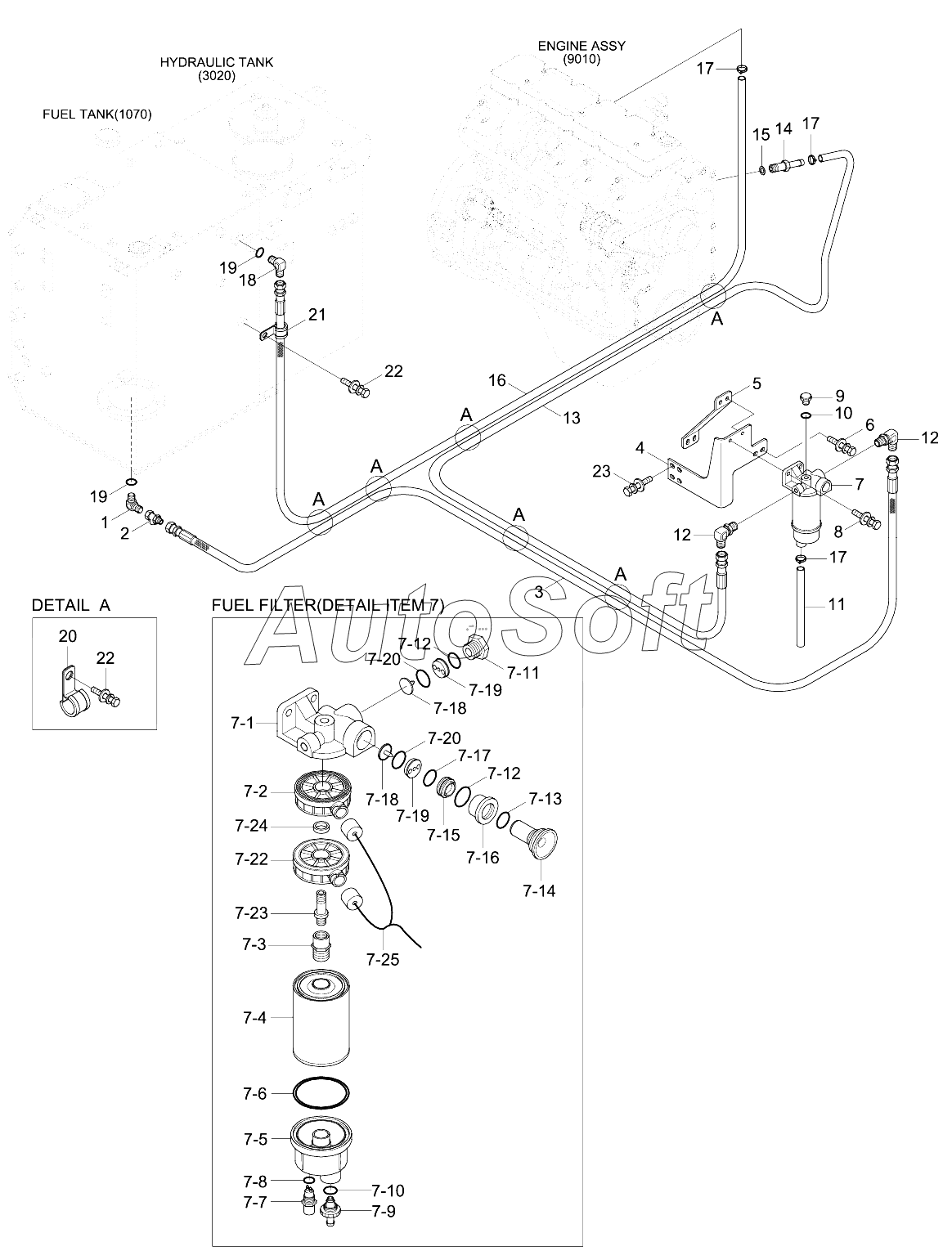

Каталог запасных частей к технике: Hyundai R210NLC-9 (2013). FUEL SYSTEM (WITHOUT PREFILTER, -#0003)
7-22
1
2
3
4
5
6
7
7-1
7-2
7-3
7-4
7-5
7-6
7-7
7-8
7-9
7-10
7-23
7-24
7-25
8
9
10
11
12
12
13
14
15
16
17
17
17
18
19
19
20
21
22
22
23
N7-11
N7-12
N7-12
N7-13
N7-14
N7-15
N7-16
N7-17
N7-18
N7-18
N7-19
N7-19
N7-20
N7-20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11NA-73000 | 1***0 | FUEL FILTER & W/S ASSY | |
| 1 | 1***0 | Elbow-90 | |
| 10 | Y***1 | O-RING | |
| 11 | 1***0 | Hose-Fuel | |
| 12 | 1***0 | ELBOW-90 | |
| 13 | 1***0 | Hose Assy-Fuel | |
| 14 | 1***0 | Connector | |
| 15 | P***0 | Washer-Copper | |
| 16 | 1***0 | Hose Assy-Fuel | |
| 17 | S***0 | CLAMP-HOSE,S/DRIVE | |
| 18 | P***3 | ELBOW-90 | |
| 19 | S***4 | O-RING | |
| 2 | 1***0 | VALVE-FUEL CUT | |
| 20 | 3***0 | CLAMP-TUBE | |
| 21 | 3***0 | CLAMP-TUBE INS | |
| 22 | S***6 | BOLT-W/WASHER | |
| 23 | S***6 | BOLT-W/WASHER | |
| 3 | 1***0 | Hose-Fuel | |
| 4 | 1***1 | Bracket | |
| 5 | 1***0 | Bracket | |
| 6 | S***6 | BOLT-W/WASHER | |
| 7 | 1***1 | FUEL FILTER & W/S ASSY | |
| 7-1 | 1***0 | HEAD-FILTER | |
| 7-10 | 1***0 | O-RING | |
| 7-2 | 1***0 | HEATER-FUEL | |
| 7-22 | 1***0 | HEATER-FUEL | |
| 7-23 | 1***0 | CONNECTOR | |
| 7-24 | 1***0 | SPACER | |
| 7-25 | 2***0 | HARNESS-FUEL WARMER | |
| 7-3 | 1***0 | CONNECTOR | |
| 7-4 | 1***1 | ELEMENT ASSY | |
| 7-5 | 1***0 | BOWL-CLEAR | |
| 7-6 | 1***0 | O-RING | |
| 7-7 | 1***0 | SENSOR | |
| 7-8 | 1***0 | O-RING | |
| 7-9 | 1***0 | VALVE-SCREW | |
| 8 | S***6 | BOLT-W/WASHER | |
| 9 | P***0 | PLUG-HEX | |
| N7-11 | 1***0 | PLUG-SCREW | |
| N7-12 | 1***0 | O-RING | |
| N7-13 | 1***0 | O-RING | |
| N7-14 | 1***0 | PUMP-BODY PRIMING | |
| N7-15 | 1***0 | PUMP-HEAD | |
| N7-16 | 1***0 | HOLDER | |
| N7-17 | 1***0 | O-RING | |
| N7-18 | 1***0 | PLATE-VALVE | |
| N7-19 | 1***0 | FRAME-VALVE | |
| N7-20 | 1***0 | O-RING |
