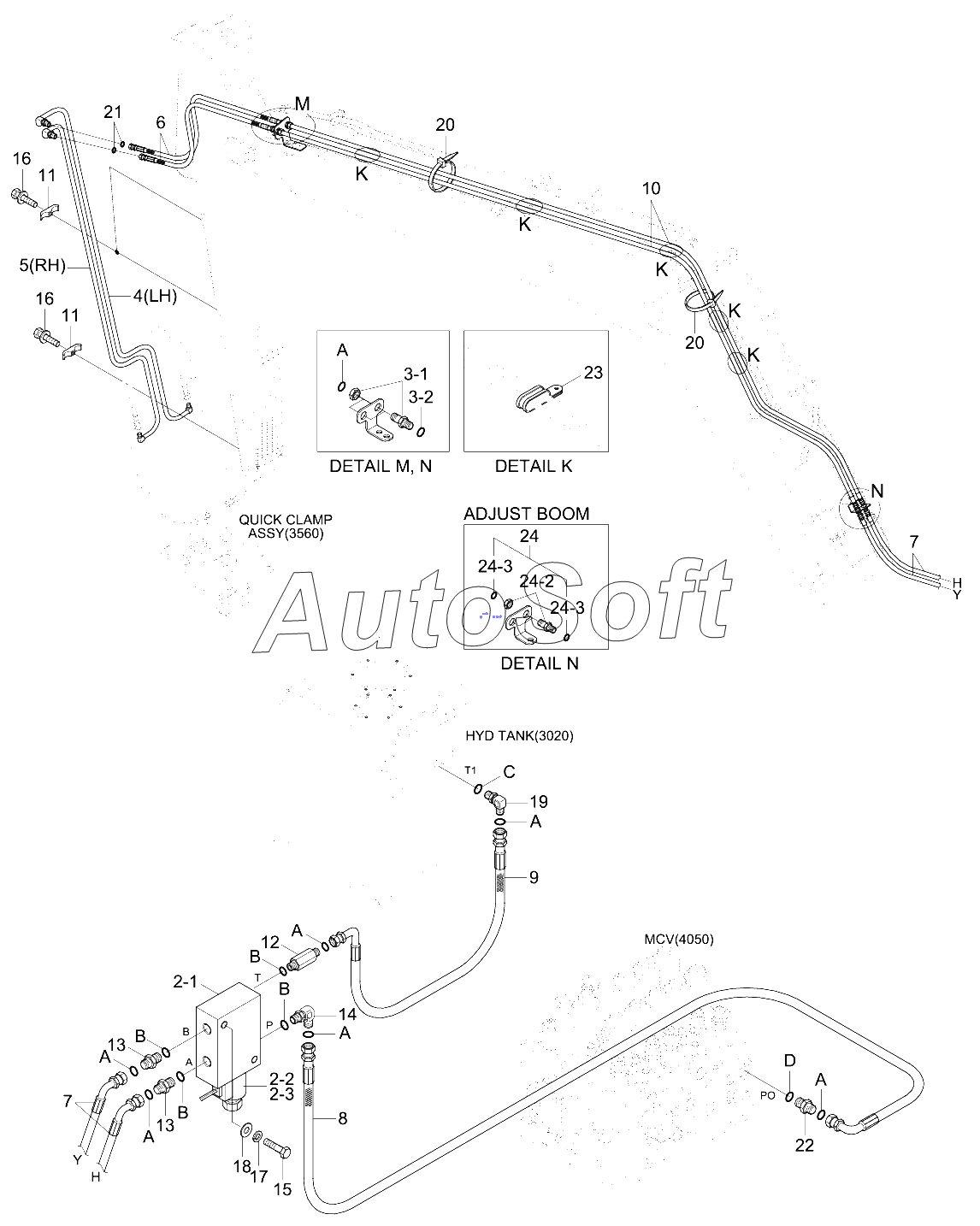

Каталог запасных частей к технике: Hyundai R210W-9 (2013). QUICK CLAMP HYD PIPING
10
11
11
12
13
13
14
15
16
16
17
18
19
2-1
2-2
2-3
20
20
21
22
23
24
24-2
24-3
24-3
3-1
3-2
4
5
6
7
7
8
9
A
A
A
A
A
A
A
B
B
B
B
C
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | P***9 | HOSE ASSY-ORFS 0X0 | |
| 10 | P***4 | HOSE ASSY-ORFS 0X0 | |
| 10 | P***9 | Hose Assy-Orfs 0x0 | |
| 10 | P***1 | Hose Assy-Orfs 0x0 | |
| 10 | P***1 | Hose Assy-Orfs 0x0 | |
| 11 | 3***1 | CLAMP-PIPE | |
| 11 | 3***1 | CLAMP-PIPE | |
| 12 | X***2 | CONNECTOR-LONG,ORFS | |
| 12 | X***2 | CONNECTOR-LONG,ORFS | |
| 13 | X***1 | CONNECTOR-ORFS | |
| 13 | X***1 | CONNECTOR-ORFS | |
| 14 | X***1 | ELBOW-90,ORFS | |
| 14 | X***1 | ELBOW-90,ORFS | |
| 15 | S***6 | BOLT-HEX | |
| 15 | S***6 | BOLT-HEX | |
| 16 | S***6 | BOLT-W/WASHER | |
| 16 | S***6 | BOLT-W/WASHER | |
| 17 | S***6 | WASHER-SPRING | |
| 17 | S***6 | WASHER-SPRING | |
| 18 | S***B | WASHER-PLAIN | |
| 18 | S***B | WASHER-PLAIN | |
| 19 | X***2 | ELBOW-90,ORFS | |
| 19 | X***2 | ELBOW-90,ORFS | |
| 2 | 3***0 | SOLENOID VALVE-Q/CLAMP | |
| 2-1 | B***0 | MANIFOLD | |
| 2-1 | B***0 | MANIFOLD | |
| 2-2 | G***C | VALVE-SOLENOID | |
| 2-2 | G***C | VALVE-SOLENOID | |
| 2-3 | L***T | COIL | |
| 2-3 | L***T | COIL | |
| 20 | S***0 | CLAMP-BAND | |
| 20 | S***0 | CLAMP-BAND | |
| 21 | S***1 | O-RING | |
| 21 | S***1 | O-RING | |
| 22 | 3***0 | CONNECTOR-ORFS | |
| 22 | 3***0 | CONNECTOR-ORFS | |
| 23 | 3***0 | CLAMP-TUBE | |
| 23 | 3***0 | CLAMP-TUBE | |
| 24 | 3***0 | TERMAINAL-Q/CLAMP | |
| 24-2 | X***1 | CONNECTOR-ORFS | |
| 24-3 | S***1 | O-RING | |
| 3 | 3***0 | TERMINAL-Q/CLAMP | |
| 3-1 | X***1 | CONNECTOR-ORFS | |
| 3-1 | X***1 | CONNECTOR-ORFS | |
| 3-2 | S***1 | O-RING | |
| 3-2 | S***1 | O-RING | |
| 4 | 3***0 | Pipe Wa | |
| 4 | 3***0 | Pipe Wa | |
| 4 | 3***0 | Pipe Wa | |
| 4 | 3***0 | Pipe Wa | |
| 5 | 3***0 | Pipe Wa | |
| 5 | 3***0 | Pipe Wa | |
| 5 | 3***0 | Pipe Wa | |
| 5 | 3***0 | Pipe Wa | |
| 6 | P***2 | HOSE ASSY-ORFS 0X0 | |
| 6 | P***0 | HOSE ASSY-ORFS 0X0 | |
| 6 | P***3 | HOSE ASSY-ORFS 0X0 | |
| 6 | P***2 | Hose Assy-Orfs,Thd 0x0 | |
| 6 | P***2 | Hose Assy-Orfs,Thd 0x0 | |
| 6 | P***0 | Hose Assy-Orfs,Thd 0x0 | |
| 6 | P***0 | Hose Assy-Orfs,Thd 0x0 | |
| 6 | P***3 | Hose Assy-Orfs 0x0 | |
| 6 | P***3 | Hose Assy-Orfs 0x0 | |
| 7 | P***3 | HOSE ASSY-ORFS 0X45 | |
| 7 | P***3 | HOSE ASSY-ORFS 0X45 | |
| 7 | P***7 | Hose Assy-Orfs 0x45 | |
| 7 | P***7 | Hose Assy-Orfs 0x45 | |
| 7 | P***7 | HOSE ASSY-ORFS 0X45 | |
| 8 | P***8 | Hose Assy-Orfs 0x90 | |
| 8 | P***8 | Hose Assy-Orfs 0x90 | |
| 9 | P***0 | Hose Assy-Orfs 0x90 | |
| 9 | P***0 | Hose Assy-Orfs 0x90 | |
| A | S***1 | O-RING | |
| A | S***1 | O-RING | |
| B | S***4 | O-RING | |
| B | S***4 | O-RING | |
| C | S***4 | O-RING | |
| C | S***4 | O-RING | |
| D | S***4 | O-RING | |
| D | S***4 | O-RING |
