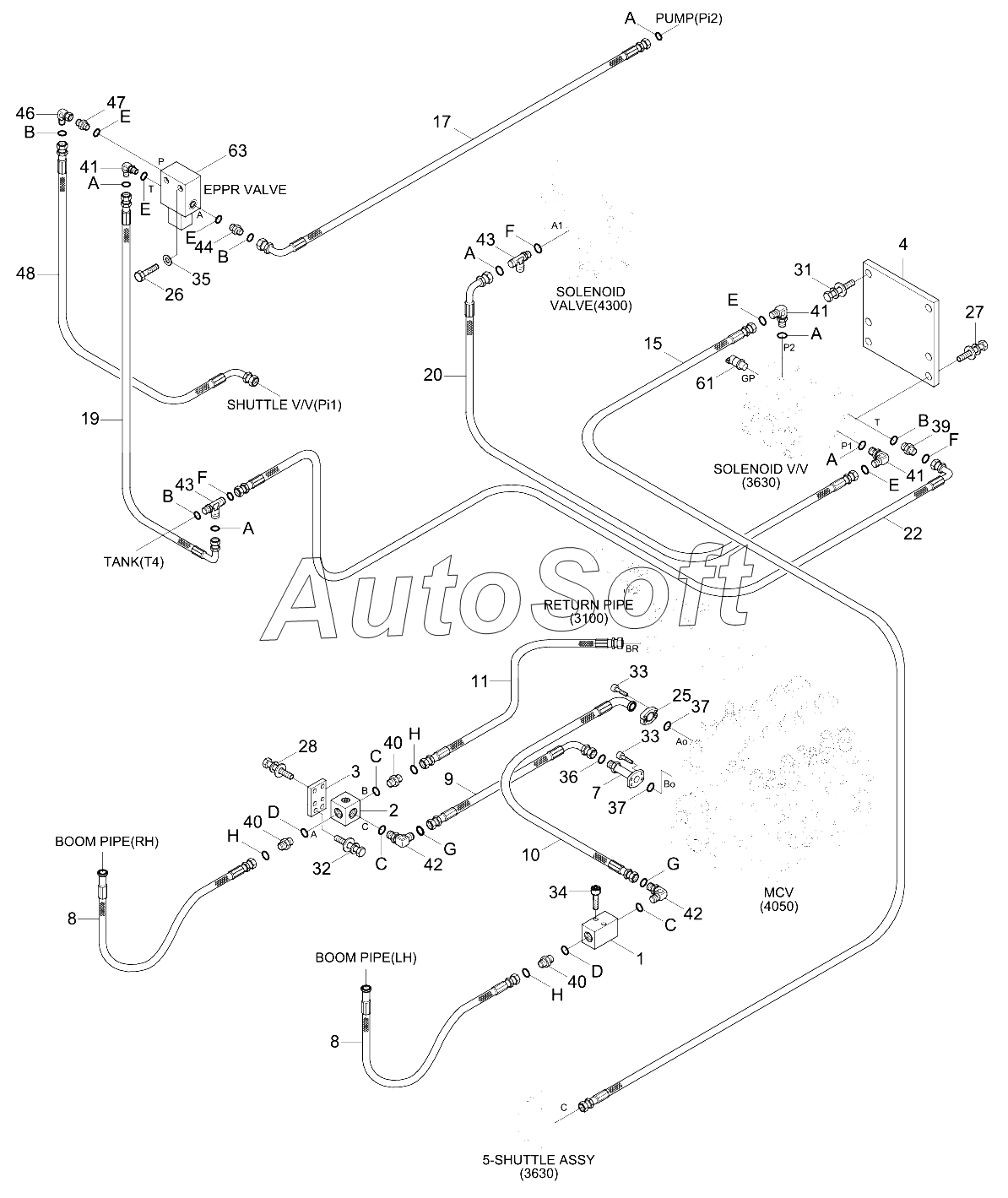

Каталог запасных частей к технике: Hyundai R210W-9 (2013). DOUBLE ACTING MAIN PIPING KIT 2
1
10
11
15
17
19
2
20
22
25
26
27
28
3
31
32
33
33
34
35
36
37
37
39
4
40
40
40
41
41
41
42
42
43
43
44
46
47
48
61
63
7
8
8
9
A
A
A
A
A
A
B
B
B
B
C
C
C
D
D
E
E
E
E
E
F
F
F
G
G
H
H
H
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ATTACHPIPINGKIT | A***T | ATTACH PIPING KIT | |
| D/ACTHYDPIPINGKIT | D***T | D/ACT HYD PIPING KIT | |
| D/ACTMAINPIPINGKIT | D***T | D/ACT MAIN PIPING KIT | |
| D/ACTPIPINGKIT | D***T | D/ACT PIPING KIT | |
| 1 | 3***0 | JOINT ASSY-HOSE | |
| 10 | 3***0 | Hose Assy | |
| 11 | P***2 | Hose Assy-Orfs 0x0 | |
| 15 | P***0 | HOSE ASSY-ORFS 0X0 | |
| 17 | P***0 | Hose Assy-Orfs 0x90 | |
| 17 | P***1 | Hose Assy-Orfs 0x90 | |
| 19 | P***7 | Hose Assy-Orfs 0x90 | |
| 2 | 3***0 | JOINT-3 WAY | |
| 20 | P***8 | HOSE ASSY-ORFS 0X90 | |
| 22 | P***8 | Hose Assy-Orfs 0x90 | |
| 25 | P***4 | FLANGE-HYD,SPLIT | |
| 26 | S***6 | Bolt-Hex | |
| 27 | S***6 | BOLT-W/WASHER | |
| 28 | S***6 | BOLT-W/WASHER | |
| 3 | 3***0 | BRACKET-3 WAY JOINT | |
| 31 | S***6 | BOLT-W/WASHER | |
| 32 | S***6 | BOLT-W/WASHER | |
| 33 | S***6 | BOLT-SOCKET | |
| 34 | S***6 | BOLT-SOCKET | |
| 35 | S***B | WASHER-PLAIN | |
| 36 | S***1 | O-RING | |
| 37 | Y***4 | O-RING | |
| 39 | X***2 | CONNECTOR-ORFS | |
| 4 | 3***0 | BRACKET-SOL VALVE | |
| 40 | X***1 | CONNECTOR-ORFS | |
| 41 | X***1 | ELBOW-90,ORFS | |
| 42 | X***5 | ELBOW-90,ORFS | |
| 43 | X***1 | TEE-R/TYPE,ORFS | |
| 44 | X***1 | CONNECTOR-ORFS | |
| 46 | X***0 | ELBOW-90,SWIVEL,ORFS | |
| 47 | 3***0 | FILTER-LAST GUARD | |
| 48 | P***4 | HOSE ASSY-ORFS 0X90 | |
| 61 | 3***0 | SENSOR-PRESSURE | |
| 61 | 3***0 | Sensor-Pressure | |
| 63 | 3***0 | Eppr Valve | |
| 7 | 3***1 | Pipe Wa | |
| 8 | 3***0 | Hose Assy | |
| 8 | 3***1 | HOSE ASSY | |
| 9 | P***6 | Hose Assy-Orfs 0x90 | |
| A | S***1 | O-RING | |
| B | S***1 | O-RING | |
| C | S***1 | O-RING | |
| D | S***1 | O-RING | |
| E | S***4 | O-RING | |
| F | S***4 | O-RING | |
| G | S***4 | O-RING | |
| H | S***4 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
