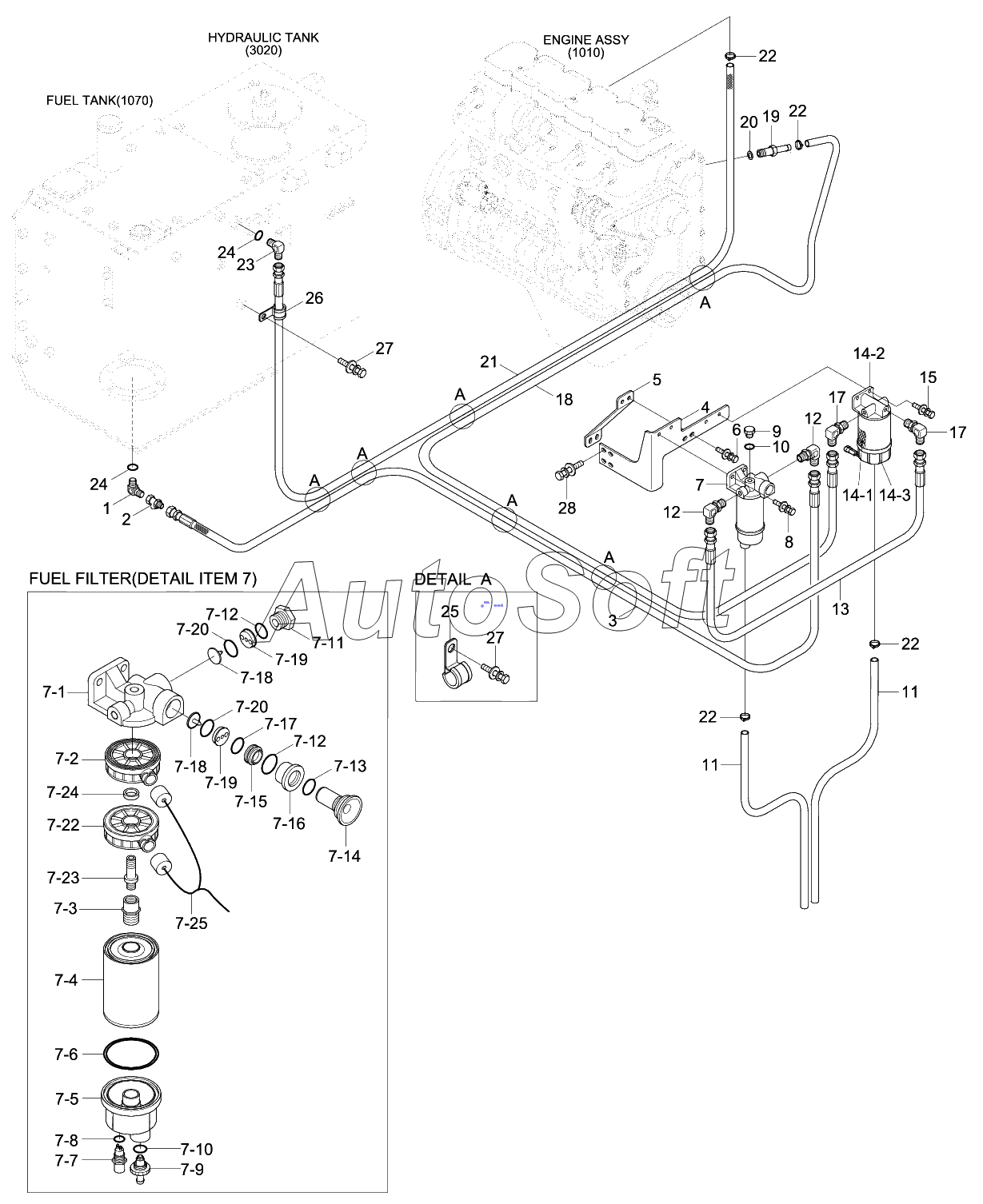

Каталог запасных частей к технике: Hyundai R210W-9 (2013). FUEL SYSTEM (W/O PREFILTER, R210W-9MH)
1
10
11
11
12
12
13
14-1
14-2
14-3
15
17
17
18
19
2
20
21
22
22
22
22
23
24
24
25
26
27
27
28
3
4
5
6
7
7-1
7-10
7-2
7-22
7-23
7-24
7-25
7-3
7-4
7-5
7-6
7-7
7-8
7-9
8
9
7-11
7-12
7-12
7-13
7-14
7-15
7-16
7-17
7-18
7-18
7-19
7-19
7-20
7-20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Elbow-90 | |
| 10 | Y***1 | O-RING | |
| 11 | 1***0 | Hose-Fuel | |
| 12 | 1***0 | ELBOW-90 | |
| 13 | 1***0 | Hose-Fuel | |
| 14 | 1***0 | Prefilter Assy | |
| 14-1 | 1***1 | Element Assy-F/Filter | |
| 14-2 | 1***0 | Head-Filter | |
| 14-3 | 1***0 | Bowl Assy-W/Knob | |
| 15 | S***6 | BOLT-W/WASHER | |
| 17 | 1***0 | Elbow-90 | |
| 18 | 1***0 | Hose Assy-Fuel | |
| 19 | 1***0 | Connector | |
| 2 | 1***0 | VALVE-FUEL CUT | |
| 2-1 | S***4 | O-RING | |
| 20 | P***0 | Washer-Copper | |
| 21 | 1***0 | Hose Assy-Fuel | |
| 22 | S***0 | CLAMP-HOSE,S/DRIVE | |
| 23 | P***3 | ELBOW-90 | |
| 24 | S***4 | O-RING | |
| 25 | 3***0 | CLAMP-TUBE | |
| 26 | 3***0 | CLAMP-TUBE INS | |
| 27 | S***6 | BOLT-W/WASHER | |
| 28 | S***6 | BOLT-W/WASHER | |
| 3 | 1***0 | Hose-Fuel | |
| 4 | 1***1 | Bracket | |
| 5 | 1***0 | Bracket | |
| 6 | S***6 | BOLT-W/WASHER | |
| 7 | 1***0 | Fuel Filter & W/S Assy | |
| 7 | 1***0 | FUEL FILTER & W/S ASSY | |
| 7-1 | 1***0 | HEAD-FILTER | |
| 7-10 | 1***0 | O-RING | |
| 7-11 | 1***0 | PLUG-SCREW | |
| 7-12 | 1***0 | O-RING | |
| 7-13 | 1***0 | O-RING | |
| 7-14 | 1***0 | PUMP-BODY PRIMING | |
| 7-15 | 1***0 | PUMP-HEAD | |
| 7-16 | 1***0 | HOLDER | |
| 7-17 | 1***0 | O-RING | |
| 7-18 | 1***0 | PLATE-VALVE | |
| 7-19 | 1***0 | FRAME-VALVE | |
| 7-2 | 1***0 | HEATER-FUEL | |
| 7-20 | 1***0 | O-RING | |
| 7-22 | 1***0 | HEATER-FUEL | |
| 7-23 | 1***0 | CONNECTOR | |
| 7-24 | 1***0 | SPACER | |
| 7-25 | 2***0 | HARNESS-FUEL WARMER | |
| 7-3 | 1***0 | CONNECTOR | |
| 7-4 | 1***0 | Element Assy | |
| 7-4 | 1***1 | ELEMENT ASSY | |
| 7-5 | 1***0 | BOWL-CLEAR | |
| 7-6 | 1***0 | O-RING | |
| 7-7 | 1***0 | SENSOR | |
| 7-8 | 1***0 | O-RING | |
| 7-9 | 1***0 | VALVE-SCREW | |
| 8 | S***6 | BOLT-W/WASHER | |
| 9 | P***0 | PLUG-HEX |
