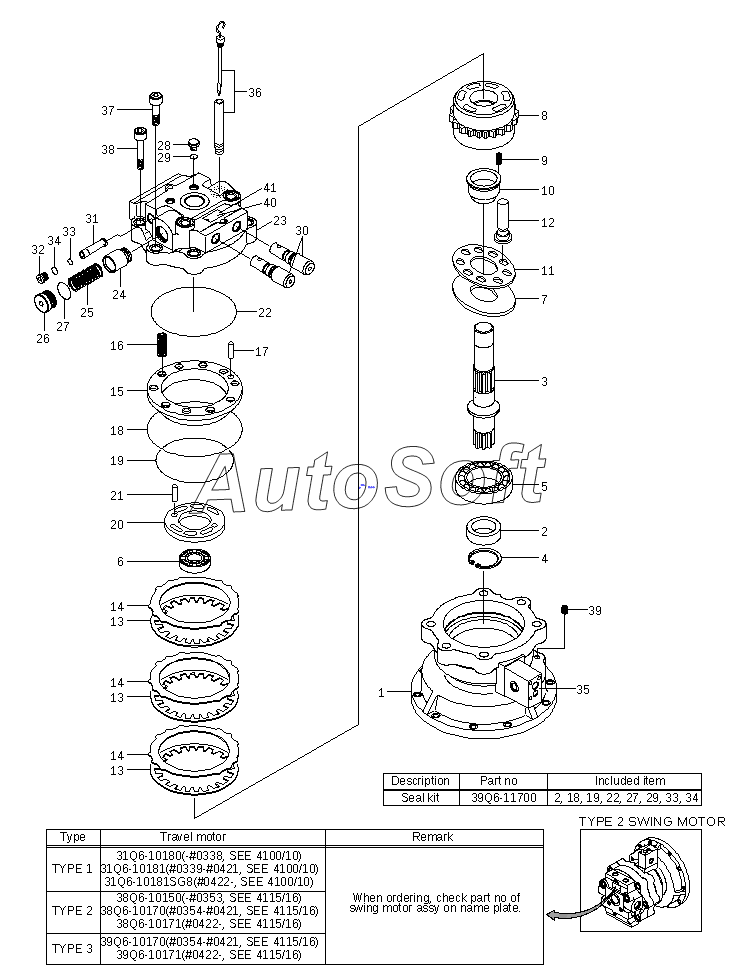

Каталог запасных частей к технике: Hyundai R210W-9 (2013). SWING MOTOR (TYPE 2, 3)
40
2
19
18
39Q6-11700
7
6
5
41
22
4
39
38
37
27
29
33
34
38Q6-10150
38Q6-10170
38Q6-10171
39Q6-10170
39Q6-10171
10
11
12
8
9
20
17
16
15
14
14
14
13
13
13
1
21
23
24
25
26
28
3
30
31
32
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 38Q6-10150 | 3***0 | SWING MOTOR ASSY | |
| 38Q6-10160 | 3***0 | SWING MOTOR UNIT | |
| 38Q6-10161 | 3***1 | SWING MOTOR UNIT | |
| 38Q6-10170 | 3***0 | SWING MOTOR ASSY | |
| 38Q6-10171 | 3***1 | SWING MOTOR ASSY | |
| 38Q6-11100 | 3***0 | SWING MOTOR UNIT | |
| 39Q6-10160 | 3***0 | SWING MOTOR UNIT | |
| 39Q6-10161 | 3***1 | SWING MOTOR UNIT | |
| 39Q6-10170 | 3***0 | SWING MOTOR ASSY | |
| 39Q6-10171 | 3***1 | SWING MOTOR ASSY | |
| 39Q6-11160 | 3***0 | Rotary Kit | |
| 39Q6-11170 | 3***0 | Cylinder Block Kit | |
| 39Q6-11190 | 3***0 | Retainer Kit | |
| 39Q6-11700 | 3***0 | SEAL KIT | |
| REDUCTIONGEAR | R***R | SWING REDUCTION GEAR | |
| 1 | 3***0 | Casing | |
| 2 | 3***0 | Seal Kit | |
| 3 | 3***0 | Shaft | |
| 4 | S***4 | Ring-Retaining | |
| 5 | 3***0 | Bearing-Roller | |
| 6 | 3***0 | Bearing-Roller | |
| 7 | 3***0 | Swash Plate | |
| 8 | 3***0 | Block-Cylinder | |
| 9 | 3***0 | Spring | |
| 10 | 3***0 | Guide-Ball | |
| 11 | 3***0 | Plate-Retainer | |
| 12 | 3***0 | Piston Assy | |
| 13 | 3***1 | Plate-Friction | |
| 14 | 3***0 | Plate-Seperated | |
| 15 | 3***0 | Piston-Parking | |
| 16 | 3***0 | Spring | |
| 17 | S***4 | Pin-Spring | |
| 18 | Y***4 | O-Ring | |
| 19 | Y***4 | O-Ring | |
| 20 | 3***0 | Plate-Valve | |
| 20 | 3***0 | PLATE-VALVE | |
| 21 | S***4 | Pin-Spring | |
| 21 | S***4 | PIN-SPRING | |
| 22 | Y***4 | O-Ring | |
| 23 | 3***0 | Casing A-Valve | |
| 23 | 3***1 | CASING A-VALVE | |
| 24 | 3***0 | Check Valve | |
| 25 | 3***0 | Spring-Check Vlv | |
| 26 | 3***0 | Plug | |
| 26 | 3***1 | PLUG | |
| 27 | S***4 | O-RING | |
| 27 | S***4 | O-RING | |
| 28 | 3***0 | Plug | |
| 29 | S***4 | O-RING | |
| 30 | 3***1 | VALVE ASSY-RELIFE | |
| 30 | 3***2 | VALVE ASSY-RELIFE | |
| 31 | 3***0 | Reactionless Vlv Assy | |
| 32 | 3***0 | Plug | |
| 33 | S***4 | O-Ring | |
| 34 | S***4 | O-RING | |
| 35 | 3***0 | Time Delay Valve Assy | |
| 36 | 3***1 | GAUGE-LEVEL | |
| 37 | S***6 | Bolt-Socket | |
| 38 | S***6 | Bolt-Socket | |
| 39 | P***2 | Plug-Hex | |
| 40 | 3***1 | NAME PLATE | |
| 40 | 3***1 | NAME PLATE | |
| 40 | 3***0 | Name Plate | |
| 40 | 3***1 | NAME PLATE | |
| 40 | 3***1 | NAME PLATE | |
| 41 | 3***0 | Rivet |
