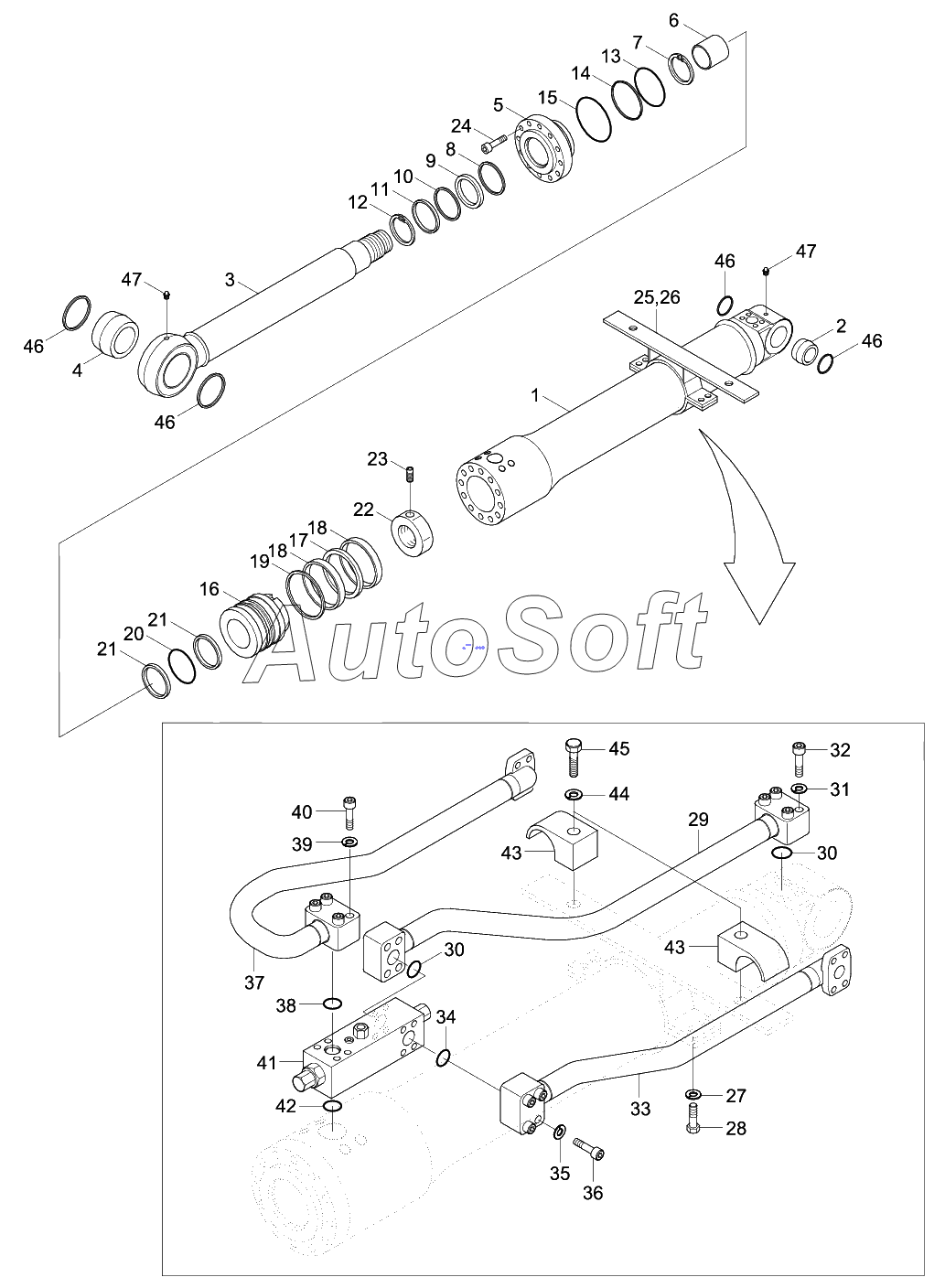

Каталог запасных частей к технике: Hyundai R210W-9 (2013). ADJUST CYLINDER
41
31
32
33
34
35
36
37
38
39
4
40
30
30
42
43
43
44
45
46
46
46
46
47
47
5
6
7
8
9
2
1
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
28
29
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q6-54430 | 3***0 | ADJUST CYLINDER | |
| 1 | X***0 | TUBE ASSY | |
| 2 | X***1 | BUSHING-PIN | |
| 3 | X***2 | ROD ASSY | |
| 4 | X***1 | BUSHING-PIN | |
| 5 | X***3 | COVER-ROD | |
| 6 | X***4 | ROD-BUSHING | |
| 7 | X***5 | RING-RETAINING | |
| 8 | X***6 | SEAL-BUFFER | |
| 9 | X***7 | U-PACKING | |
| 10 | X***8 | RING-BACK UP | |
| 11 | X***9 | WIPER-DUST | |
| 12 | X***0 | RING-RETAINING | |
| 13 | X***1 | O-RING | |
| 14 | X***1 | RING-BACK UP | |
| 15 | X***3 | O-RING | |
| 16 | X***2 | PISTON | |
| 17 | X***3 | SEAL-PISTON | |
| 18 | X***6 | RING-WEAR | |
| 19 | X***4 | RING-DUST | |
| 20 | X***2 | O-RING | |
| 21 | X***5 | RING-BACK UP | |
| 22 | X***6 | NUT-PISTON | |
| 23 | X***5 | SCREW-SET | |
| 24 | X***7 | BOLT-HEX SOCKET | |
| 25 | X***8 | PIPE BAND ASSY | |
| 26 | X***9 | BAND-PIPE | |
| 27 | X***9 | BAND-PIPE | |
| 28 | X***0 | BOLT-HEX | |
| 29 | X***1 | PIPE ASSY | |
| 30 | X***6 | O-RING | |
| 31 | X***3 | WASHER-SPRING | |
| 32 | X***2 | BOLT-HEX SOCKET | |
| 33 | X***3 | PIPE ASSY | |
| 34 | X***6 | O-RING | |
| 35 | X***3 | WASHER-SPRING | |
| 36 | X***4 | BOLT-HEX SOCKET | |
| 37 | X***5 | PIPE ASSY | |
| 38 | X***6 | O-RING | |
| 39 | X***3 | WASHER-SPRING | |
| 40 | X***6 | BOLT-HEX SOCKET | |
| 41 | X***7 | VALVE-LOCK | |
| 42 | X***6 | O-RING | |
| 43 | X***7 | CLAMP | |
| 44 | X***8 | WASHER-SPRING | |
| 45 | X***7 | BOLT-HEX | |
| 46 | X***8 | WIPER-PIN | |
| 47 | X***4 | Nipple-Grease |
