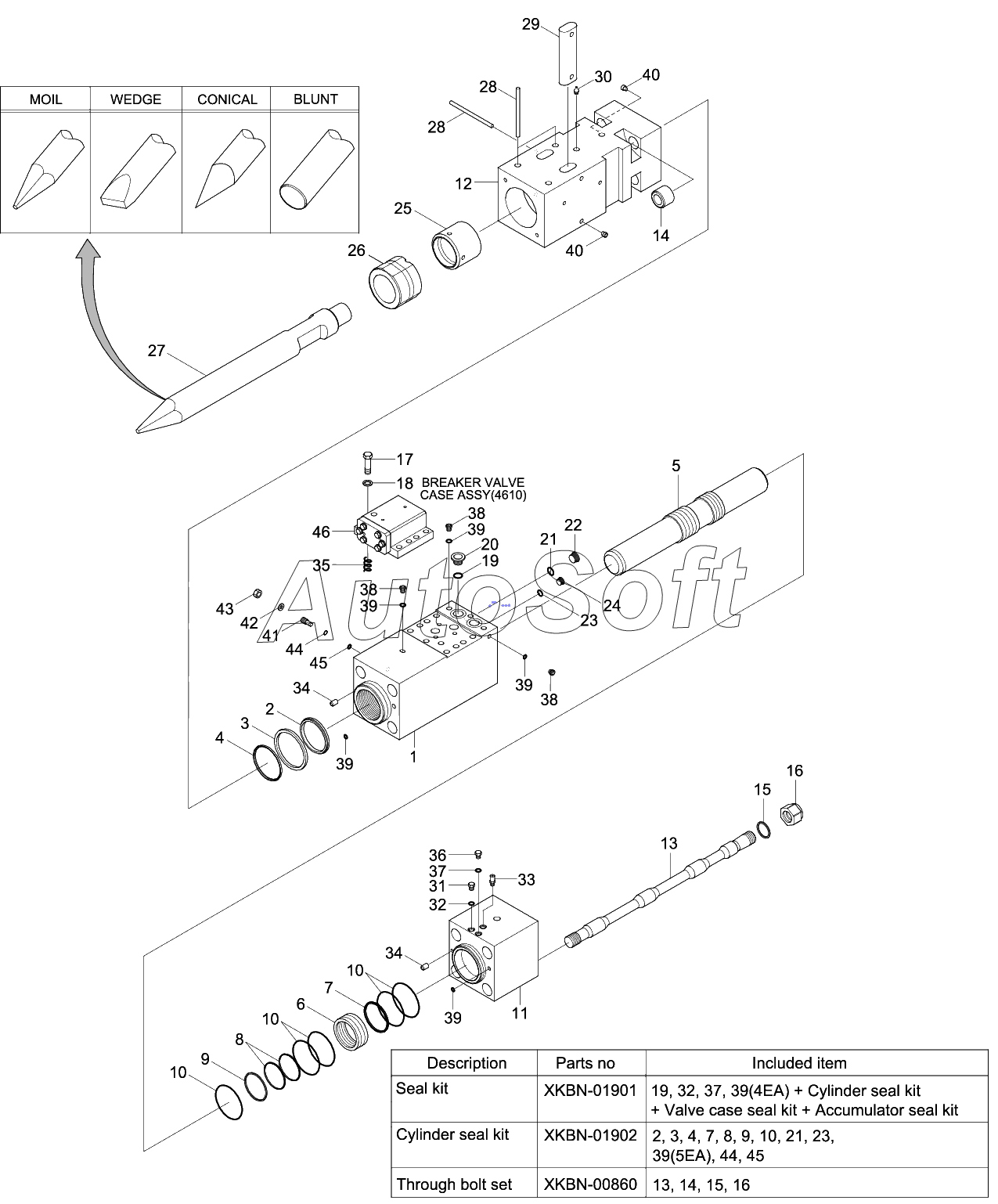

Каталог запасных частей к технике: Hyundai R210W-9 (2013). BREAKER ASSY (1/3)
32
42
43
46
5
6
XKBN-01901
XKBN-01902
10
10
10
19
2
21
23
3
41
37
39
39
39
39
39
4
44
45
7
8
9
XKBN-00860
13
14
15
16
1
11
12
17
18
20
22
24
25
26
27
28
28
29
30
31
33
34
34
35
36
38
38
38
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q6-81110 | 3***0 | HYD BREAKER ASSY | |
| DECAL | D***L | DECAL | |
| HOSE | H***E | HOSE ASSY | |
| MAINBODY | M***Y | MAIN BODY ASSY | |
| XKBN-00860 | X***0 | THROUGH BOLT SET | |
| XKBN-01901 | X***1 | SEAL KIT-BREAKER | |
| XKBN-01902 | X***2 | SEAL KIT-CYLINDER | |
| 1 | X***6 | CYLINDER | |
| 2 | X***5 | RING-BUFFER | |
| 3 | X***8 | U-PACKING | |
| 4 | X***9 | SEAL-DUST | |
| 5 | X***0 | PISTON | |
| 6 | X***2 | BUSHING-CYLINDER | |
| 7 | X***3 | RING-QUAD | |
| 8 | X***4 | SEAL-STEP | |
| 9 | X***5 | RING-BUFFER | |
| 10 | X***6 | O-RING | |
| 11 | X***7 | CAP-HEAD | |
| 12 | X***0 | HEAD-FRONT | |
| 13 | X***1 | BOLT-THROUGH | |
| 14 | X***4 | NUT-WOOD RUFF | |
| 15 | X***3 | WASHER-THROUGH BOLT | |
| 16 | X***2 | NUT-HEX, T/BOLT | |
| 17 | X***3 | BOLT-HEX | |
| 18 | X***4 | WASHER-NORD LOCK | |
| 19 | X***7 | O-RING | |
| 20 | X***8 | PLUG-HEX SOCKET | |
| 21 | X***1 | O-RING | |
| 22 | X***0 | Plug-Hex Socket | |
| 23 | X***7 | O-RING | |
| 24 | X***0 | Plug-Hex Socket | |
| 25 | X***1 | RING-THRUST | |
| 26 | X***6 | COVER-FRONG, TIGHT | |
| 27 | X***7 | CHISEL-MOIL | |
| 27 | X***8 | CHISEL-WEDGE | |
| 27 | X***9 | CHISEL-CONICAL | |
| 27 | X***0 | CHISEL-BLUNT | |
| 28 | X***4 | PIN-STOP | |
| 29 | X***5 | PIN-CHISEL | |
| 30 | X***2 | Grease-Nipple | |
| 31 | X***9 | Air Cap Sub Assy | |
| 32 | X***9 | O-Ring | |
| 33 | X***8 | Coupling-Screw | |
| 34 | X***1 | PIN-KNOCK | |
| 35 | X***8 | COIL-HELI | |
| 36 | X***1 | Plug-Hex Socket | |
| 37 | X***5 | O-Ring | |
| 38 | X***1 | Plug-Hex Socket | |
| 39 | X***5 | O-Ring | |
| 40 | X***3 | Plug-Hollow | |
| 41 | X***3 | Valve-Auto Control | |
| 42 | X***4 | Washer-Nord Lock | |
| 43 | X***5 | Nut-Hex | |
| 44 | X***6 | Ring-Back Up | |
| 45 | X***7 | O-Ring | |
| 46 | V***E | VALVE CASE ASSY |
